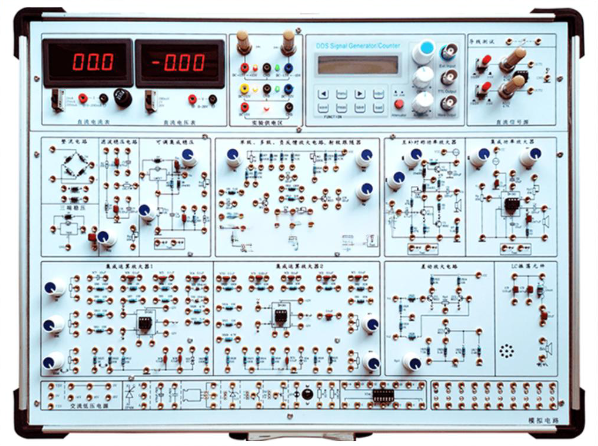

一、模拟电路实验箱(含信号源）

模拟电路实验箱(含信号源）的技术性能卓越，确保实验的稳定性和多样性。以下是关键指标：

1. 工作电源系统

模拟电路实验箱(含信号源）支持AC220V±10%输入，提供多路输出：

• 交流电源：包括0V、14V、16V、18V及双路7.5V带中心抽头低压电源（AC50Hz），均配备短路保护。

• 直流电源：±1.5V～±15V连续可调，以及固定的±12V/0.5A和5V/0.5A输出，具备短路自恢复功能。

• 完善保护：集成过流、过压和接反保护，保障模拟电路实验箱(含信号源）的使用安全。

2. 信号源功能

作为核心组件，模拟电路实验箱(含信号源）内置高精度信号发生器：

• 直流信号源：双路-5V～+5V和-0.5V～+0.5V可调，满足基础电路测试。

• DDS函数发生器：支持正弦波、方波、三角波等波形，频率范围0.01Hz~2MHz，分辨率达0.01Hz。输出幅值≥10Vp-p，方波占空比1%~99%可调，并具扫频功能。TTL输出兼容数字电路实验，体现模拟电路实验箱(含信号源）的综合性。

3. 实验电路单元与分立元件

模拟电路实验箱(含信号源）提供丰富电路模块：

• 固定功能模块：包括单级/二级放大、差动放大、功率放大等电路，原理直观。

• 分立元件区：集成扬声器、晶体管、可控硅、电容等，扩展性强。例如，8Ω扬声器和LM386功放电路支持音频实验，凸显模拟电路实验箱(含信号源）的实用性。

4. 测量工具与设计

实验箱配备数字电压表/电流表、频率计和计数器，测量范围覆盖1Hz-60MHz。电路板采用2mm厚印制板，连接点使用自锁紧防转叠插座，确保可靠性。机箱尺寸480×360×148mm，铝合金框架耐用便携。

二、模拟电路实验箱(含信号源）实验内容全览

模拟电路实验箱(含信号源）支持从基础到高级的实验项目，分为三大类：

1. 分立元件电路实验

通过模拟电路实验箱(含信号源），学生可完成单级放大、负反馈放大、整流滤波等实验。例如，差动放大电路练习能深化对差分信号的理解，而功率放大器实验则展示设备驱动能力。

2. 集成运算放大电路实验

包括模拟运算、波形发生、滤波器设计等。模拟电路实验箱(含信号源）的运放电路支持电压跟随器、积分微分等应用，结合信号源进行波形生成和变换，强化理论联系实际。

3. 综合实验与扩展

需外配元件时，模拟电路实验箱(含信号源）可用于万用表组装、温度控制等项目，培养系统设计能力。实验导线和指导书配套齐全，确保用户体验。

三、模拟电路实验箱(含信号源）标准配置

标准配置包括主机箱、电源线、实验导线、保险丝和实验指导书。所有组件优化布局，便于维护和升级。模拟电路实验箱(含信号源）的模块化设计支持自定义扩展，适合长期教学使用。
