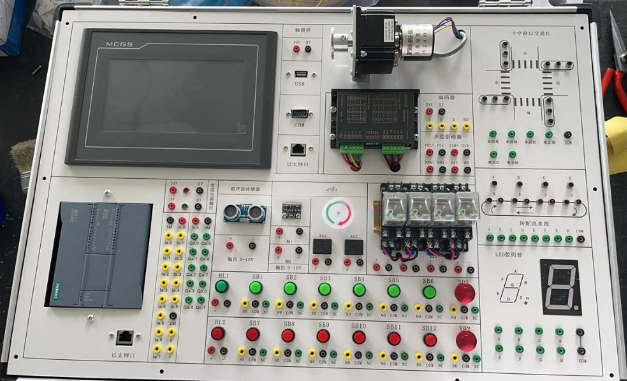

西门子S7-1200PLC实验箱是一款专为PLC控制技术教学设计的先进设备，广泛应用于高校和职业院校的实验课程。该实验箱集成可编程逻辑控制、电机驱动、传感器采集等核心功能，支持电路设计和控制程序开发，并具备网络通信能力，便于与其他系统互联。本文将深入介绍西门子S7-1200PLC实验箱的技术性能、硬件配置及实验内容，帮助用户全面了解其教学价值。

一、西门子S7-1200PLC实验箱技术性能详解

西门子S7-1200PLC实验箱采用模块化设计，以西门子S7-1214DC/DC/DC PLC为主机，完全满足高等院校的PLC教学需求。其技术性能突出，主要体现在以下方面：

• 高性能PLC主机：西门子S7-1200PLC实验箱配备24V直流供电，具有14路数字量输入、10路数字量输出和2路模拟量输入，布尔指令执行速度快至0.08微秒，内置6个高速计数器和4个脉冲发生器，确保实时控制精度。

• 模块化扩展性：实验箱包含PLC主机模块、传感器模块、继电器模块等，各模块独立设计，输入输出端口通过镀金孔引出，方便用户自定义扩展，保障西门子S7-1200PLC实验箱的升级潜力。

• 真实工业应用：采用实物组件，如步进电机、编码器和传感器，结合MCGS工控组态软件，实现动态跟踪和形象化实验，使西门子S7-1200PLC实验箱接近工业现场，提升学生实操能力。

• 多媒体教学支持：配套PLC课件覆盖低压电器、指令系统、控制系统设计等内容，增强西门子S7-1200PLC实验箱的教学适应性。

此外，实验箱尺寸为500 * 350 * 150mm，结构紧凑，适合实验室环境。

二、西门子S7-1200PLC实验箱主要配置清单

西门子S7-1200PLC实验箱的硬件配置丰富，确保实验多样性和可靠性：

1. 电源模块：提供24V/3A和5V/2A直流稳压电源，为西门子S7-1200PLC实验箱稳定供电。

2. 核心控制单元：西门子S7-1214DC/DC/DC PLC主机，支持高速计数和脉冲输出，是实验箱的控制核心。

3. 电机驱动组件：包括步进电机48BYGH602-11B及TB6600驱动器、直流电机RS-385SD与编码器，可实现正反转和闭环控制，体现西门子S7-1200PLC实验箱的电机控制优势。

4. 传感器与继电器模块：集成双轴加速度传感器、超声波传感器、4个24V继电器等，增强西门子S7-1200PLC实验箱的信号采集和执行能力。

5. 人机接口：6个按钮开关、2个急停开关和指示灯，便于交互操作。

6. 扩展接口：所有输入输出端子开放，支持用户添加自定义模块，凸显西门子S7-1200PLC实验箱的灵活性。

这些配置使西门子S7-1200PLC实验箱成为性价比极高的教学工具，适用于从基础到高级的实验项目。

三、西门子S7-1200PLC实验箱实验内容与应用

西门子S7-1200PLC实验箱提供多种实验项目，涵盖基础指令到综合系统设计：

• 基础实验：如基本指令练习、直流电机正反转控制，帮助学生掌握西门子S7-1200PLC实验箱的编程基础。

• 传感器应用：通过加速度传感器数据采集和超声波测距实验，深化对西门子S7-1200PLC实验箱信号处理的理解。

• 高级控制：步进电机控制、编码器信号检测及闭环系统设计，展示西门子S7-1200PLC实验箱在复杂场景下的应用。
