单片机实验系统
单片机实验系统是专为电子、通信、自动化等相关专业学生设计的综合性实验平台，旨在帮助用户深入掌握单片机原理及应用技术。本文将全面介绍该系统的适用专业、硬件组成、技术指标及实验项目，突出其教学和实操价值。
一、适用专业范围
单片机实验系统适用于多种教育层次和专业领域，包括研究生、本科、大专、职业技术学院及中等专业技术学校。具体专业涵盖信息通信技术、应用电子技术、机电一体化、微机应用、数控技术、自动化、计算机原理与应用、仪表及控制、汽车工程等。这些专业均涉及电子应用和微机控制，通过使用单片机实验系统，学生可强化理论基础并提升实践能力。单片机实验系统的广泛适用性使其成为电子类课程的核心教学工具。
二、系统简述与核心功能
单片机实验系统主要用于学习51/52系列单片机的基础和高级应用技术，涵盖单片机原理、各类控制技术、数据通信及系统设计。该系统提供丰富的外围器件和接口，支持用户快速掌握单片机接口技术，并熟悉当前流行的外设器件应用。单片机实验系统具有两种工作模式：联机运行和脱机运行。联机模式下，用户可通过上位软件进行调试和操作；脱机模式下，系统自带管理监控功能，自动切换至独立状态，方便调用EPROM中的实验程序。此外，实验电路单元采用开放式设计，如键盘、显示器、串口等，确保灵活性和扩展性。系统还将地址总线、数据总线和控制总线全部引出，主板预留扩展单元，支持通过仿真器进行二次开发，体现了单片机实验系统的高可定制性。
三、系统硬件组成
单片机实验系统的硬件组成包括以下核心部分：
计算机（用户自备），作为上位机支持软件操作。
应用型单片机平台系统，作为主实验平台。
基于KEIL C51的单片机仿真器，支持RS232/USB通信，确保高效调试。
在线下载式单片机（如STC89C52或AT89S52），便于程序烧录和更新。
这些组件共同构建了一个完整的单片机实验系统，兼顾稳定性和易用性。

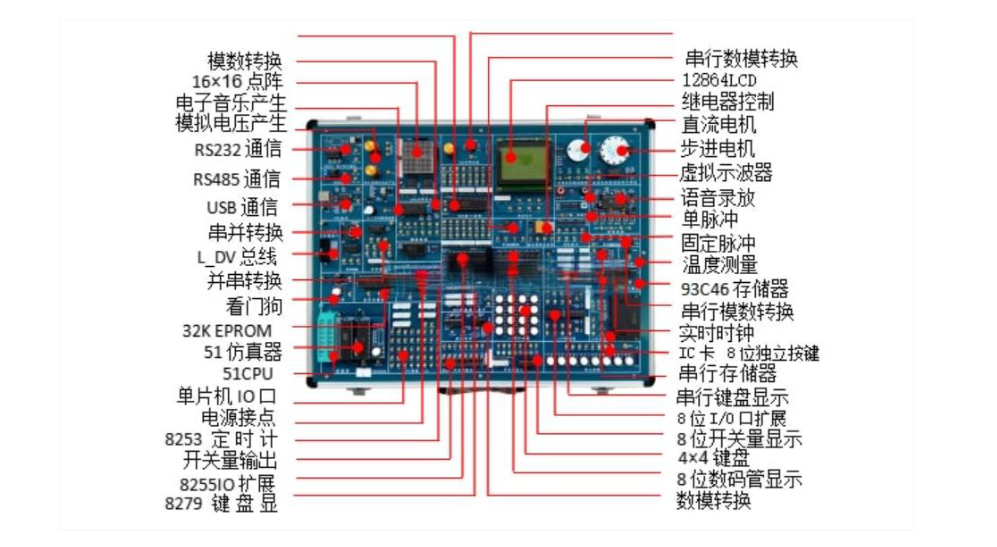

四、详细技术指标
单片机实验系统的技术指标全面，覆盖基础接口、人机交互、外设控制、通信、存储、数据转换及仿真功能：
基础接口电路：包括8253A定时计数器、8255/8155可编程并行接口、8279键盘显示接口、74LS273/244 I/O扩展、MAX813看门狗电路等，确保单片机实验系统的核心控制能力。
人机接口电路：提供LED显示、开关量输出、数码管、矩阵键盘、点阵LED模块、LCD显示、脉冲发生器等，丰富单片机实验系统的交互体验。
外设执行部件：集成继电器控制、步进/直流电机驱动、扬声器、蜂鸣器、光电测速模块，增强单片机实验系统的实操性。
通信接口电路：支持USB、RS232/RS485、I2C等协议，包含Zlg7290控制器和PCF8563时钟芯片，凸显单片机实验系统的通信优势。
存储器电路：配备SRAM、EPROM、93C64、24C02及IC卡读写模块，提升单片机实验系统的数据处理能力。
数据转换：集成DAC0832、ADC0809、TLC549、TLC5615、ISD1730语音模块、DS18B20温度传感器等，确保单片机实验系统的高精度转换。
单片机仿真器和在线下载器：基于KEIL C51，支持全仿真和ISP下载，通信速度达115200BPS，体现单片机实验系统的先进调试功能。
总线扩展接口：主板预留L_DV总线，可扩展CAN、以太网、无线通信等模块，展示单片机实验系统的无限潜力。
虚拟示波器：提供双通道存储、X-Y显示及波形分析功能，强化单片机实验系统的检测能力。
工作电源：多路输出带保护功能，保障单片机实验系统稳定运行。
五、系统软件支持
单片机实验系统配套KEIL C51软件环境，支持汇编和C语言的编程、编译及调试。内置Small RTOS嵌入式操作系统和STC_ISP在线下载工具，确保用户可进行源程序级调试和快速烧录，提升单片机实验系统的软件兼容性。
六、机箱设计与尺寸
单片机实验系统采用坚固的铝合金框架和ABS塑料包角，尺寸为480×360×120mm，兼顾耐用性和便携性，适合实验室环境。
七、实验项目列表
单片机实验系统提供丰富的软件和硬件实验，配套详细指导书，包括但不限于：
软件实验：如清零、拆字、数据排序、电脑时钟等，夯实编程基础。
硬件实验：如I/O口应用、A/D转换、电机控制、通信接口等，涵盖单片机实验系统的核心应用场景。
