电子技术单片机综合实验箱

电子技术单片机综合实验箱

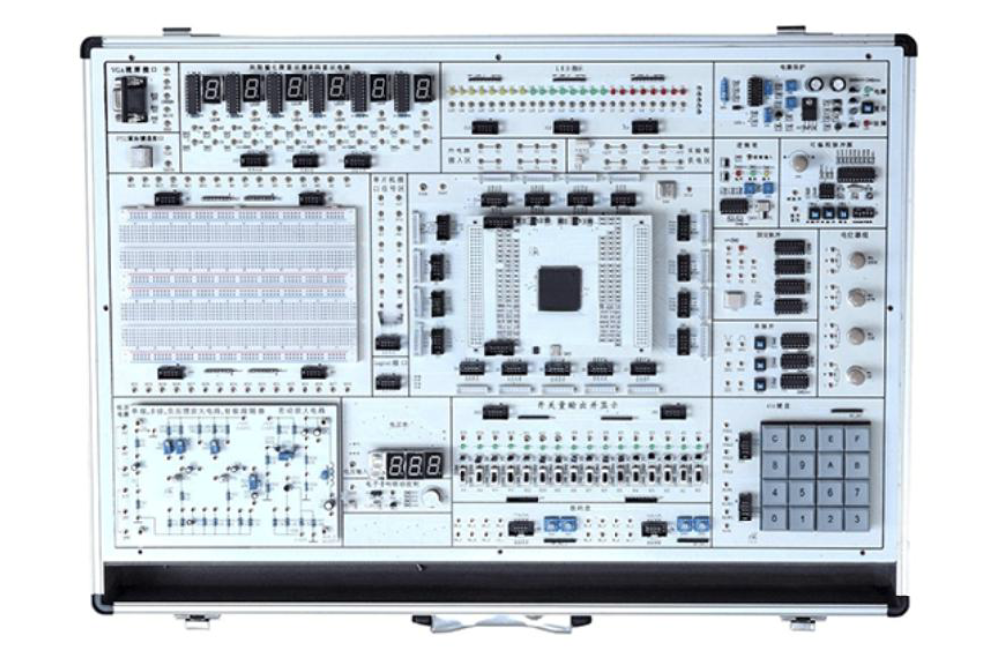

电子技术单片机综合实验箱是现代电子教育领域的核心工具，集成了全铝合金箱体、开关电源、信号源、测量仪表及多类模块接入区。该实验箱采用固定与拆卸式模块化结构，支持灵活配置，完美适配《数字电子技术》《模拟电子技术》《EDA技术应用》等课程实验需求。作为一款高性能的电子技术单片机综合实验箱，它为学生和教师提供了开放的创新平台，涵盖数字电路、模拟电路及单片机系统综合设计，强化动手能力与理论结合。

电子技术单片机综合实验箱的性能特点

电子技术单片机综合实验箱以多功能一体化设计著称，具备以下核心优势：

• 全兼容性：同时支持数字电路、模拟电路及单片机课程设计，模块独立接入，避免干扰。




• 智能保护机制：电源具备过压、过流、欠压保护，故障时自动切断并恢复，确保电子技术单片机综合实验箱的使用安全。




• 自检功能：主板上电自检，提升可靠性，适合高频教学应用。




• 扩展性强：通过面包板和多模块接入区，用户可自定义电路，满足电子技术单片机综合实验箱的创新需求。




电子技术单片机综合实验箱的技术指标详解

电子技术单片机综合实验箱的硬件配置全面，确保实验精度和多样性：

• 单片机系统：核心采用STC12C5A60S2 CPU，支持在线编程与调试；接口模块包括并行/串行A/D、D/A、通信单元（如RS232/RS485/USB）及显示单元（点阵LED、图形LCD），体现电子技术单片机综合实验箱的高集成度。




• 模拟电路模块：提供负反馈放大器、差动放大器、振荡器等标准模块，尺寸150×98mm，便于实验操作。




• 数字电路设计：以面包板为主体，结合逻辑笔、脉冲源等工具，支持基础到高级数字实验。




• 电源与接口：工作电源包括+5V/2A、±12V/0.5A，带短路保护；连接采用自锁紧插孔，稳定耐用；机箱尺寸578×320×110mm，铝木合金材质，环保便携。




• 附加功能：集成数字电压表、VGA接口、PS/2接口等，扩展电子技术单片机综合实验箱的应用场景。




电子技术单片机综合实验箱的实验内容与配置

电子技术单片机综合实验箱支持丰富的实验项目，分为基础与可选部分，全面提升学生技能：

• 基础实验：覆盖晶体管特性、TTL/CMOS门电路、组合逻辑设计、计数器、触发器等内容，夯实电子技术基础。




• 单片机应用：包括A/D转换、电机控制、通信接口实验，突出电子技术单片机综合实验箱的综合性与实践性。




• 系统配置：标配主机、模拟模块（如运放电路）、单片机模块（如并行A/D）及实验指导书；可选配置扩展晶闸管控制、直流电源设计、串行通信等高端项目，满足分层教学。
