微机原理接口实验仪

微机原理接口实验仪

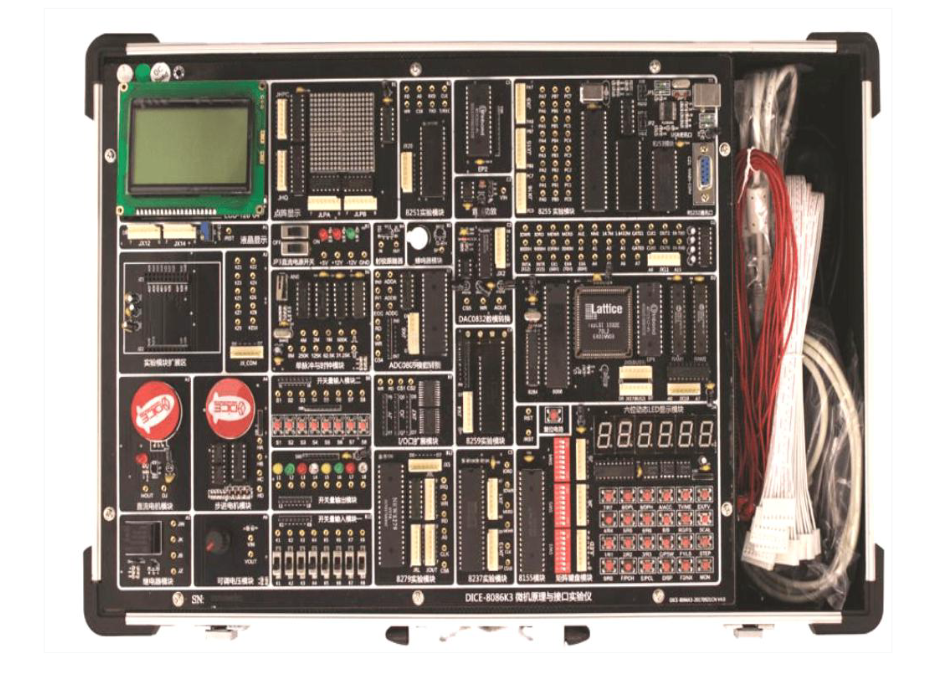

微机原理接口实验仪是高校计算机硬件教学的关键设备，基于INTEL 8088系统（兼容8086），采用开放式设计，所有系统资源包括数据线、地址线和控制信号均对用户开放。这款微机原理接口实验仪板载丰富模块，支持扩展传感器，结合USB通讯和脱机演示功能，适合从基础到创新的多层次教学。下面详细介绍微机原理接口实验仪的特点、配置及实验项目，帮助用户全面了解这一高效教学工具。

一、微机原理接口实验仪的核心特点

微机原理接口实验仪以开放式资源和高扩展性著称，提升教学灵活性：

• 系统资源完全开放：地址线、数据线及控制信号全部引出，支持自定义实验；板载模块包括8255、8253、ADC0809等，另提供扩展接口，可连接传感器模块，实现微机原理与传感器技术的融合教学。

• 双模式通讯：标配USB接口，支持Windows全系统在线仿真和调试；可切换RS232串口，方便PC连接，使微机原理接口实验仪适用各种电脑环境。

• 脱机演示功能：内置管理监控，通过4 * 6键盘调用实验程序，无需电脑即可演示，便于课堂验证，增强学生学习兴趣。

• 阶梯化实验设计：实验从简单加法到复杂控制系统，循序渐进；结合数控式创新平台，用动画模拟电梯、刀库等实验，提升微机原理接口实验仪的实用性和趣味性。

这款微机原理接口实验仪以高性价比和安全设计，成为理想教学平台。

二、微机原理接口实验仪的系统组成与配置

微机原理接口实验仪采用模块化结构，主要组成包括：

• CPU与存储：用户CPU为Intel 8088，支持在线仿真；扩展ROM和RAM各64K，确保程序运行空间。

• 接口模块：集成8251、8253、8279等标准接口芯片，及LED、点阵、液晶显示模块，支持多种外设控制。

• 模拟与数字模块：含ADC0809、DAC0832转换模块，以及直流电机、步进电机、继电器等，满足全面实验需求。

• 电源与安全：提供+5V、+12V、-12V直流输出，带短路保护；实验箱尺寸520 * 330 * 140mm，重量5kg，铝合金箱体耐用便携。

微机原理接口实验仪配套完整软件和文档，包括上位机工具、源代码和实验指导书，开箱即用。

三、微机原理接口实验仪的电气性能与实验项目

微机原理接口实验仪电气参数稳定，输入AC 220V，输出多路直流，工作环境宽温，安全符合国标。实验项目分为软件和硬件两部分，共33个实验：

• 软件实验：如二进制加法、数码显示、数据块传送等，基础编程练习。

• 硬件实验：包括A/D转换、电机控制、液晶显示、串口通讯等，综合应用性强。

这些实验覆盖微机原理核心知识点，通过微机原理接口实验仪，学生可深入理解接口技术。

四、微机原理接口实验仪的创新应用与优势

微机原理接口实验仪的创新设计体现在：

• 数控平台集成：用动画模拟复杂系统，如电梯控制，降低成本且安全易用。

• 扩展性强：支持自定义模块，适应前沿技术教学，使微机原理接口实验仪保持先进性。

• 教学资源丰富：提供详实指导书和代码，降低教师备课负担。
