产品概述

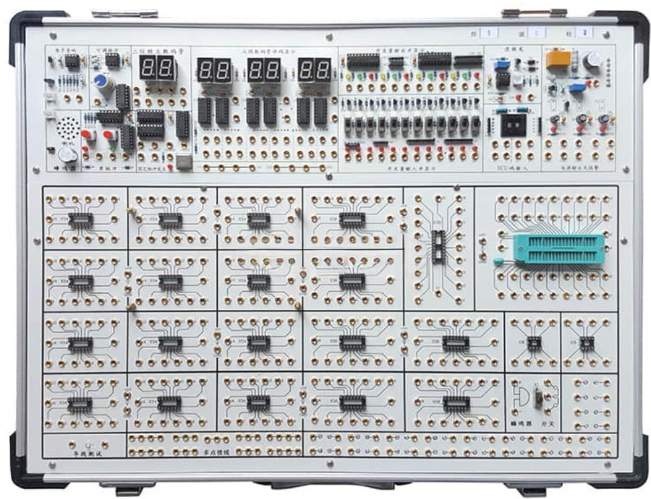

新型数字电路实验箱采用高强度铝木合金箱体结构，集成开关电源、常用信号源及开放式实验电路区，打造现代化数字电路教学平台。实验电路区采用全开放设计，支持灵活配置，满足从基础到高级的多层次教学需求。新型数字电路实验箱以安全、易用、扩展性强为核心，适用于高校、职校及科研机构的数字电路实验课程。

新型数字电路实验箱技术指标详解

1. 电源系统

新型数字电路实验箱提供多组稳定电源：+5V/2A（具过压、欠压、短路报警及自动关断功能）、±12V/0.7A、1.5～9V可调输出。每路电源均配备保险丝，并集成短路与反向保护电路，确保元件和操作安全。

2. 信号源模块

• 脉冲与时钟信号：二组正负单脉冲电路（带指示灯）、1Hz～1kHz可调时钟、1Hz～1MHz固定脉冲分7路输出。

• 开关量接口：12路输入（带保护）和12路输出（带状态显示）电路，提升实验可视性。

• 显示与输入设备：6位七段LED数码管（BCD译码）、2位独立数码管、2组BCD拨盘开关。

• 音频输出：555时基电路驱动蜂鸣器与喇叭，支持音响控制实验。

3. 测试工具配置

新型数字电路实验箱内置实用测试工具：三状态数字逻辑测试仪（声光提示）、0~20V直流电压表（选配）、0~50MHz频率计（选配），助力精准测量。

4. 实验电路区设计

• 隔离式布局：实验区独立设计，避免误操作损坏主机。提供开放式IC插座（兼容IC8/IC14/IC16/IC20/IC40等），并扩展3个模块位。

• 丰富外设：含喇叭、蜂鸣器、开关、电位器及导线测试座。

• 高可靠性连接：采用锁紧式防转叠插座，实验连接稳定耐用。

• 模块扩展区：2个155×100mm模块接入区，支持定制电路模块，激发学生创新能力。

5. 选配模块介绍

• 分立元件模块：涵盖电阻、电容、二极管、三极管、晶振及电位器，满足基础数字电路实验。

• 面包板模块：350孔×2面包板，支持快速原型设计。

6. 连接与结构

• 镀金插孔：自锁紧式接口抗氧化，保证长期可靠性。

• 箱体规格：480×360×120mm铝合金框架，ABS包角，坚固便携。

新型数字电路实验箱实验项目清单

基础实验（强化数字电路原理）

1. 晶体管开关特性与限幅器/钳位器实验

2. TTL/CMOS逻辑门功能测试

3. 组合逻辑电路设计与验证

4. 译码器、数据选择器应用

5. 触发器、计数器、移位寄存器实践

6. 脉冲分配器与振荡器设计

7. 单稳态/施密特触发器波形整形

综合实验（需选配器件）

1. D/A与A/D转换器研究

2. 竞赛抢答装置、电子秒表开发

3. 数字电压表、频率计实现

4. 拔河游戏机等趣味项目

创新设计实验

• 交通灯控制器（LED/数码管显示）

• 数字钟、秒表、频率计综合应用

• 基于SSI/LSI芯片的系统设计
