概述

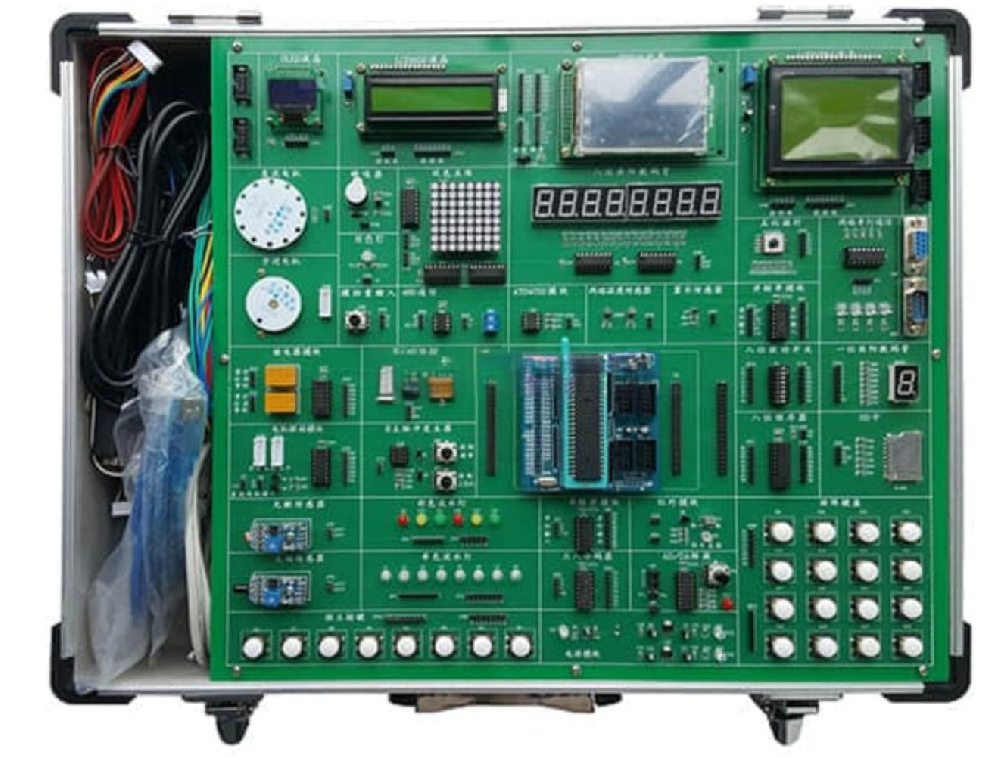

单片机实验箱是专为Keil C51单片机系列设计的创新教学工具，结合单片机实验教学的核心需求，采用模块化架构。基础实验电路实现一体化布局，确保稳定性；而创新拓展型实验电路则以独立模块形式呈现，可灵活接入主板。这种设计既满足演示验证性实验，又支持综合设计与创新研究项目。主板集成CPU编程下载接口，打造集编程、下载与调试于一体的高性能单片机实验平台，适用于各层次学生深入学习单片机原理及应用，提升实践能力。

单片机实验箱核心特点

1. 完善的实验指导体系

   针对本单片机实验箱定制详细实验手册，结合专业开发板与指导资源，帮助用户快速掌握单片机技术，实现高效入门。

2. 模块独立化设计

   基于多年开发经验，本单片机实验箱采用功能模块完全独立架构，避免信号干扰，降低初学编程误区。板载丰富硬件接口，开放全部I/O口，支持短路帽快速连接或杜邦线自定义布线，便于电路搭建。配套C语言例程，助力用户精通单片机原理及接口技术，强化硬件认知。模块独立设计兼容51单片机，无需额外投资。

3. 多CPU开发支持

   主机底板适配51、AVR、PIC、MSP430、ARM、STM32等核心板，扩展支持数十种主流MCU芯片，提升单片机实验箱的通用性与可扩展性。

单片机实验箱详细硬件配置

实验箱底板模块

• 单色流水灯模块：8个高亮绿色0805封装LED。

• 双色流水灯模块：6个红黄绿直插LED，支持交通灯实验。

• 双色LED模块：红绿双色直插灯，增强视觉反馈。

• 数码管模块：8位一体共阳数码管（74HC595驱动）及1位0.56英寸数码管。

• 点阵显示模块：红绿双色点阵屏，由3个74HC595驱动。

• 液晶显示模块：LCD1602、LCD12864、0.96寸OLED及2.8寸TFT彩屏，支持触控。

• 输入控制模块：8个独立按键、4×4矩阵键盘、五向摇杆，提升交互性。

• 辅助模块：无源蜂鸣器、DS1302时钟芯片（带电池后备）。

传感器模块

• 温度检测：两路DS18B20接口。

• 光电传感：光敏传感器模块，支持模拟/数字输出。

• 安全监测：火焰与霍尔传感器模块，集成LM393比较器。

电器控制模块

• 电机驱动：直流电机与步进电机接口（ULN2003驱动），支持调速与转向控制。

• 继电器模块：两路5V继电器，适配外部设备控制。

数据传输与存储模块

• 通信接口：双路串口（SP3232芯片）、MAX485模块、红外收发模块。

• 存储扩展：AT24C02 EEPROM、SD卡槽、PCF8591 AD/DA转换器。

• 逻辑芯片：74系列锁存器、译码器及串并转换模块，助力IO扩展。

电源模块

• 多电压输出：LM1117芯片提供3.3V、1.8V稳定电源，6路GND/5V/3V3/1V8引出。

• 供电安全：Mini USB接口搭配300mA自恢复保险丝，保障系统稳定。

单片机实验箱实验项目大全

底板功能实验

1. LED流水灯、交通灯模拟。

2. 数码管动态显示、电子钟与74HC595驱动。

3. 点阵屏字符滚动、LCD/OLED多行内容输出。

4. TFT彩屏图形界面设计、按键中断控制。

5. 矩阵键盘输入、摇杆游戏应用、蜂鸣器音频实验。

6. DS1302实时时钟实现。

传感器与执行器实验

1. DS18B20温度采集、光敏自动控制。

2. 火焰报警系统、霍尔测速应用。

3. 直流电机PID调速、步进电机角度控制。

4. 继电器开关电路实践。

数据通信与处理实验

1. 串口通信、TTL转RS232协议学习。

2. IIC总线存储、AD/DA信号转换。

3. 红外编码解码、SD卡文件系统操作。

4. 485组网通信、逻辑芯片扩展实验。

单片机实验箱标准配置
