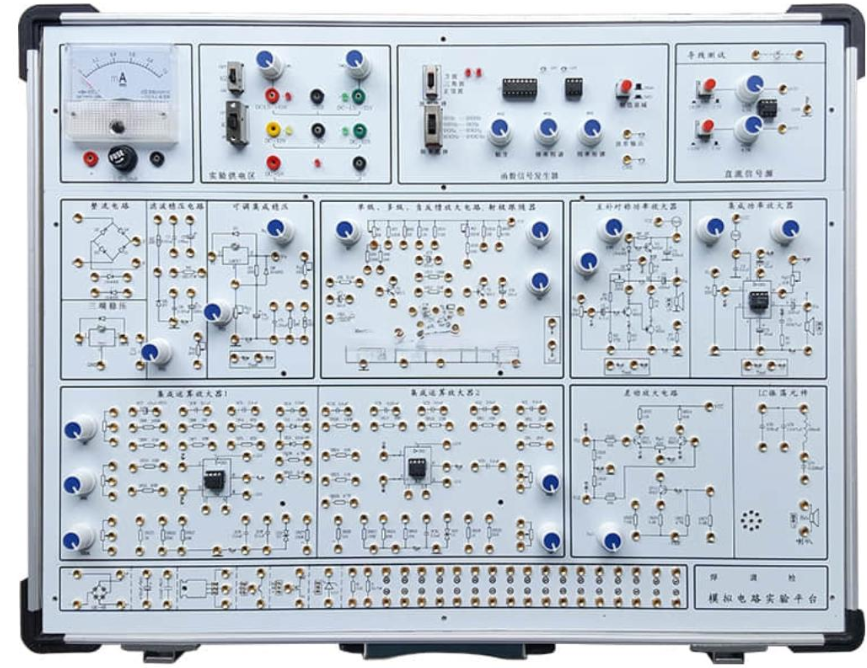

模拟电路实验箱

模拟电路实验箱

产品概述

模拟电路实验箱采用优质铝木合金箱体结构，集成高性能线性电源与模块化实验电路板，专为模拟电路教学实验设计。实验电路采用固定功能模块布局，原理图与元器件符号清晰标识，支持元件正反两面安装：反面焊接安全可靠，正面安装直观可见，强化感性认知。这种创新的模拟电路实验箱设计使学生能够快速理解电路原理，提升实验效率与教学效果。

模拟电路实验箱核心技术指标

1. 电源系统

• 输入电源：AC220V±10%, 50Hz

• 交流输出：多组低压AC电源（0V、14V、16V、18V及双路7.5V带中心抽头），配备短路保护

• 直流输出：

• ±1.5V～±15V连续可调（短路保护自动恢复）

• ±12V/0.5A、+5V/0.5A固定输出

• 全面保护：过流、过压、反接保护，确保模拟电路实验箱使用安全

2. 信号源配置

• 直流信号源：双路-5V～+5V、-0.5V～+0.5V连续可调

• 函数发生器：

• 输出波形：方波、三角波、正弦波

• 幅值范围：正弦波0-10Vpp、三角波/方波0-20Vpp

• 四档频率：10Hz-100Hz、100Hz-1kHz、1kHz-10kHz、10kHz-100kHz

3. 电路模块组成

本模拟电路实验箱集成丰富的实验电路模块：

• 单级/二级放大电路

• 射极跟随器与差动放大电路

• 负反馈放大电路

• 整流滤波电路（半波、全波、桥式）

• 并联稳压与集成功率放大电路

• 互补对称功率放大电路

• 2组运算放大器电路

4. 分立元件区

模拟电路实验箱提供完整的分立元件支持：

• 扬声器（8Ω）、桥堆、单结晶体管BT33

• 多种电容（470μF、0.1μF）与稳压管（5.1V×4）

• 三极管/集成稳压管接插座

• 电阻网络（1W/51Ω、51kΩ等）

• 镀银长紫铜管插孔，兼容不同尺寸元件

5. 测量与结构

• 指针式毫安表：量程1mA，内阻100Ω

• 电路板工艺：2mm厚印制线路板

• 连接方式：高可靠自锁紧防转叠插座

• 扩展能力：支持定制实验电路开发

• 箱体规格：480×360×120mm铝合金框架，ABS包角

模拟电路实验箱实验项目详解

（一）分立元件电路实验

1. 基本单级放大电路分析

2. 多级放大电路设计与测试

3. 负反馈放大电路特性研究

4. 射极跟随器应用实验

5. 差动放大电路性能验证

6. 集成功率放大器驱动实验

7. 互补对称功率放大器设计

8. 整流滤波电路比较分析

9. 集成稳压电路实现

10. RC/LC振荡器与选频放大

11. 转换电路研究（电流/电压、电压/频率）

12. 二极管/三极管特性测试

13. 并联型直流稳压电源构建

（二）集成运算放大电路实验

1. 模拟运算电路

• 电压跟随器、比例放大器（反相/同相）

• 求和放大电路（反相/双端输入）

2. 积分与微分电路

• 积分器、微分器设计与应用

• 微积分复合电路实现

3. 波形发生电路

• 方波、矩形波（占空比可调）发生器

• 三角波、锯齿波生成电路

4. 有源滤波器设计

• 低通、高通、带阻滤波器特性分析

5. 电压比较器应用

• 过零比较器、滞回比较器（反相/同相）

6. 波形变换技术与运放指标测试

（三）综合创新实验

• 运放万用表设计

• 温度检测控制系统

• 函数信号发生器开发

模拟电路实验箱标准配置
