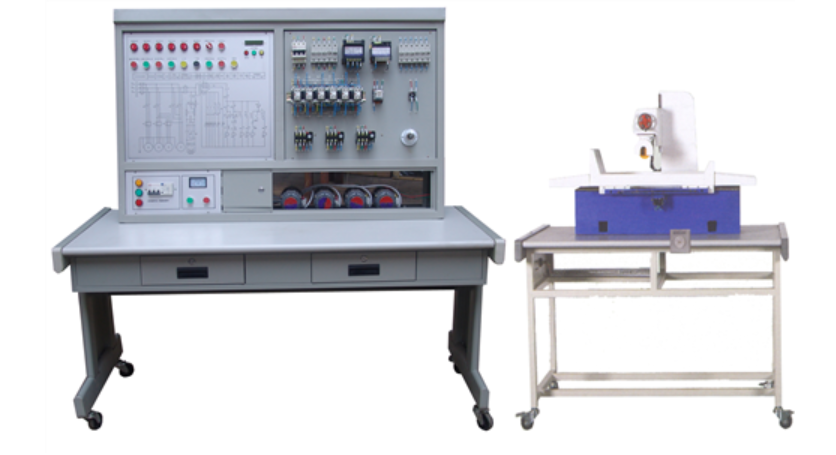

平面磨床电气技能实训考核装置

平面磨床电气技能实训考核装置

本平面磨床电气技能实训考核装置是在经典版本基础上进行全面升级的创新产品，新增M7120平面磨床仿真半实物模型，将电气控制与机械结构有机整合，通过动态展示机床运动过程，使教学更加生动直观。该装置专为维修电工初、中、高级技能鉴定中的机床电气培训考核而设计，是提升学员实践能力的理想平台。这款平面磨床电气技能实训设备完美结合了理论教学与实操训练，适合各类职业院校和培训机构使用。

一、功能特点

1. 高仿真模型设计：M7120平面磨床半实物模型严格按照实际设备比例缩小制作，确保教学过中的真实感。这种平面磨床电气技能实训考核装置能够直观展示机床结构，帮助学员快速理解工作原理。

2. 完整运动控制：通过本平面磨床电气实训装置，学员可操作砂轮启停、工作台往复运动、砂轮架升降及冷却泵控制等全部功能，并配备限位保护系统，全面模拟真实工作场景。

3. 便捷故障检测：装置面板设有所有电气线路测试点，学员可轻松进行故障诊断练习，提升排障能力。这款平面磨床考核鉴定装置支持32种故障设置，满足多样化培训需求。

4. 真实电压等级：半实物模型电机采用与实际机床相同的电压标准，确保培训内容与行业标准完全一致，使学员获得实战经验。

5. 优质材质工艺：模型床身采用铸件一次性成型，传动部分使用滚珠丝杆，手轮为真实机床部件，保证了装置的耐用性和真实性。这款平面磨床电气技能实训设备活动导轨经高频淬火处理，使用寿命长。

6. 直观教学辅助：通过色彩区分不同部件，使学员更容易识别和理解机床结构，提高培训效率。

二、技术性能

• 输入电源：三相四线380V±10% 50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m

• 装置容量：＜0.2kVA

• 安全保护：漏电动作电流≤30mA，动作时间≤0.1s

• 控制屏尺寸：1410mm×725mm×1535mm

• 模型桌尺寸：1268mm×723mm×798mm

• M7120模型尺寸：800mm×400mm×200mm

• 工作台行程：400mm移动范围

• 砂轮架行程：100mm升降范围

• 磨头座行程：100mm伸缩范围

本平面磨床电气技能实训考核装置在安全性和可靠性方面表现突出，完全符合国家技能鉴定标准。

三、应用优势

这款升级版平面磨床电气技能实训考核装置不仅适用于基础技能培训，还可进行高级故障诊断训练。通过半实物模型与电气控制的结合，学员能够全面掌握平面磨床的操作与维护技能。该装置是维修电工技能考核的理想选择，广泛适用于职业院校、培训中心及企业内训场合。

选择我们的平面磨床电气技能实训设备，您将获得：

• 高度仿真的实操环境

• 全面的技能考核功能

• 安全的培训保障系统

• 持久的设备使用寿命
