一、产品概述

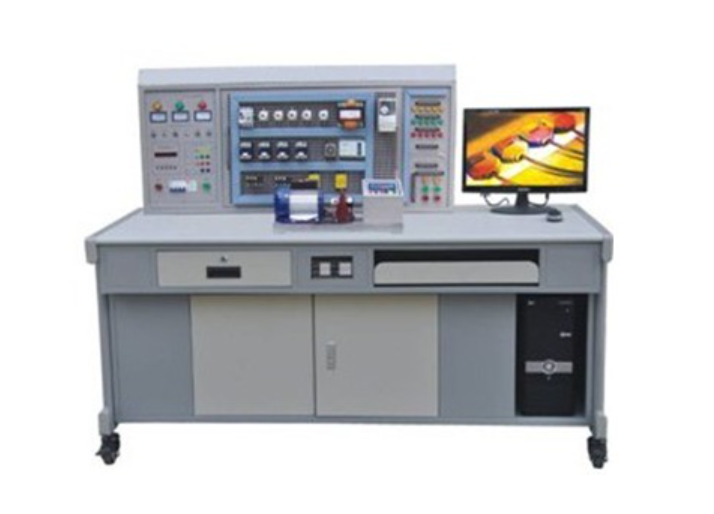

本网孔板型万能机床电路实训考核鉴定装置是专为职业院校、培训中心及技能鉴定机构研发的高效教学工具。装置采用模块化设计，主要由实训屏、网孔板、实训元器件和实训桌组成，结构合理，外观新颖。学生可在网孔板上自主安装元器件并完成线路布局，高度模拟工业现场环境，有效培养实际操作能力。该网孔板型万能机床电路实训设备支持"工厂电气控制"、"电机拖动"、"PLC综合实训"等多门课程，扩展性强，可满足"电工仪表与测量"等进阶培训需求，是实验室建设与更新的优选方案。

二、核心特点

1. 开放式设计，灵活实训：本网孔板型万能机床电路实训考核装置采用网孔板结构，元器件布局自由，学生可自主完成线路安装与调试，实训内容丰富，操作便捷，易于功能扩展。

2. 结构紧凑，管理方便：操作台仅需三相四线电源即可使用，占地面积小；实训器材集中存放，规范化程度高，适合规模化教学管理。

3. 多重安全保护：装置配备电压型、电流型漏电保护器，并在380V输出端设单片机监控过流保护，实时检测相间、线间短路或过载，异常时立即报警并切断电源，确保网孔板型万能机床电路实训平台安全可靠。

4. 智能考核管理：内置实训管理器，支持时间设定、误操作记录功能，为学员技能考核提供统一标准，提升本网孔板型万能机床考核鉴定装置的实用性。

三、技术性能

• 输入电源：三相四线～380V±10% 50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.5KVA

• 外形尺寸：1600mm×750mm×1350mm

本网孔板型万能机床电路实训考核设备性能稳定，适应多种环境，满足长期高强度实训需求。

四、装置配置与功能

（一）实训屏

实训屏为铁质双层喷塑结构，面板采用铝合金材质，耐用美观。

• 主控功能板：

• 三相四线电源输入，经漏电保护器与总开关连接，通过启停按钮操作。

• 配备三只450V指针式电压表，实时显示三相电压，并有指示灯指示电源状态。

• 电源输出具备单片机全程监控，自动处理过载或短路问题。

• 定时报警记录仪支持时间管理、自动报警和断电功能，并可记录操作错误次数，确保网孔板型万能机床电路实训考核鉴定标准统一。

• 辅助器件安装屏：

• 配备红、黄、绿信号灯各5只，大功率电阻3只，能耗制动电阻1只。

• 集成控制按钮6只、整流二极管4只、单相开关1只，满足多样实训需求。

（二）网孔板系统

本装置核心为网孔板设计，学生可在板上合理布局元器件并完成线路连接，接近工业实战场景。这种网孔板型万能机床电路实训平台有效提升学员的动手能力和故障排查技能。

（三）基本器材清单

本网孔板型万能机床电路实训考核鉴定装置配备齐全元器件，确保实训高效进行：
