机床电气技能实训考核鉴定装置

机床电气技能实训考核鉴定装置

一、产品概述

本机床电气技能实训考核鉴定装置是专为职业院校、电工培训机构及技能鉴定中心研发的高效教学工具。该装置采用工业标准电器元件，确保设备可靠性高、使用寿命长，外形美观且操作直观。它不仅适用于课堂演示和实训实习，还能全面模拟机床电气控制线路，提供真实的故障排除训练，有效提升学生的维修技能。这款机床电气技能实训考核设备是现代化电工培训的理想选择。

二、产品特点

1. 紧凑设计，高效实用：本机床电气技能实训考核鉴定装置采用标准配电柜结构，双面集成铣床和车床电路，占地面积小，支持快速切换，大大提升了培训效率。

2. 直观易用：通过实际操作，学员可深入理解机床电气控制原理，强化理论结合实践的能力。该机床电气实训鉴定装置直观性强，适合多层次教学。

3. 灵活故障模拟：内置专用电机和控制系统，可模拟多种机床电气故障，支持故障分析与排除训练。通过开关切换即可设置故障点，方便考核管理。

4. 安全保障：配备电压型和电流型漏电保护器，确保操作安全；另设定时报警记录仪，实现时间管理和统一考核标准，使本装置成为安全的机床电气技能考核平台。

三、技术参数

• 输入电压：三相四线～380V±10% 50Hz

• 工作环境：温度-5℃～+40℃，相对湿度＜85%（25℃）

• 装置容量：＜1.5KVA

• 外形尺寸：800mm×600mm×1500mm

• 设备重量：200kg

本机床电气技能实训考核鉴定装置性能稳定，适用于各种培训环境，满足长期高强度使用需求。

四、装置构成

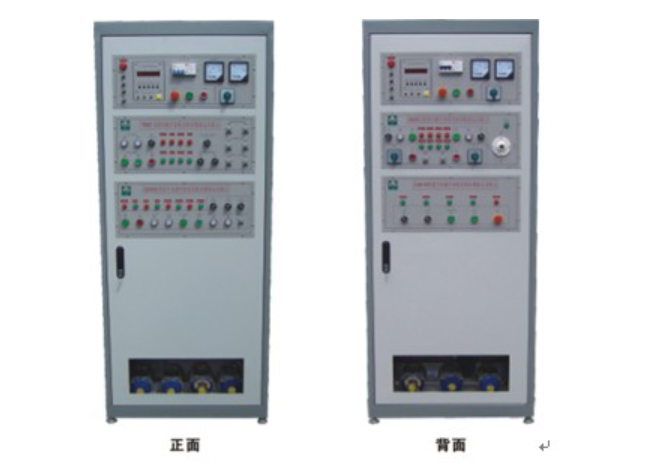

该机床电气技能实训考核设备主要由控制柜门和柜体两部分构成，设计科学，功能全面。

控制柜门

• 配备交流电压表、电流表、定时报警记录仪及电压切换开关，实时监控电网参数。

• 集成X62W铣床和C6140车床的操作按钮、指示灯及电路切换开关，便于实训控制。

• 定时报警记录仪支持时间设定、自动报警和电源切断，并可记录操作错误次数，为机床电气技能考核提供标准化依据。

控制柜主体

分为四个功能区，确保教学有序进行：

1. X62W铣床电气线路区：包含所有相关元器件，用于铣床电路实训。

2. 故障设置箱：印有电气原理图，内置32个故障开关（X62W设29个点，C6140设19个点），箱门带锁，便于安全管理。该设计使本机床电气实训鉴定装置能模拟多样故障场景。

3. C6140车床电气线路区：集成车床全部电器元件，支持车床专项培训。

4. 电机面板：配备三台模拟电机和速度继电器，接线柱引至面板，方便测试和故障排查，提升学员动手能力。

五、实训项目

本机床电气技能实训考核鉴定装置支持以下核心实训内容，全面覆盖电工技能需求：

1. 低压电器结构认知与原理学习

2. C6140普通车床电气控制实训与排故考核

3. X62W万能铣床电气控制培训与线路故障排除

4. 常用机床操作方法实战练习
