挂壁式自循环流动演示仪

挂壁式自循环流动演示仪

一、实验目的

1. 通过挂壁式自循环流动演示仪，展示流体流经不同边界条件时的流动形态，观察流线分布、旋涡产生等流体运动特性，加深对流体力学原理的理解。

2. 利用挂壁式自循环流动演示仪演示水流绕经不同形状物体时产生的驻点、尾流、涡街等现象，强化对边界层分离机理的认识。

3. 通过挂壁式自循环流动演示仪展示多种边界条件下的水流现象，为工程实际中的流动问题提供直观认知。

二、主要配置

挂壁式自循环流动演示仪系统包含以下核心组件：

• 集成式显示屏、静音水泵、掺气装置

• 自循环水箱、LED光源系统、流量调节阀

• 专用不锈钢挂壁台架

三、技术参数

1. 运行环境：温度0-40℃，相对湿度≤90%RH，电源220V/50Hz，保证挂壁式自循环流动演示仪连续稳定运行；

2. 静音环保水泵：扬程8m，流量8L/min，功率60W，确保挂壁式自循环流动演示仪高效运转；

3. 可调式掺气装置，使用户可自主调节挂壁式自循环流动演示仪的气泡大小和数量；

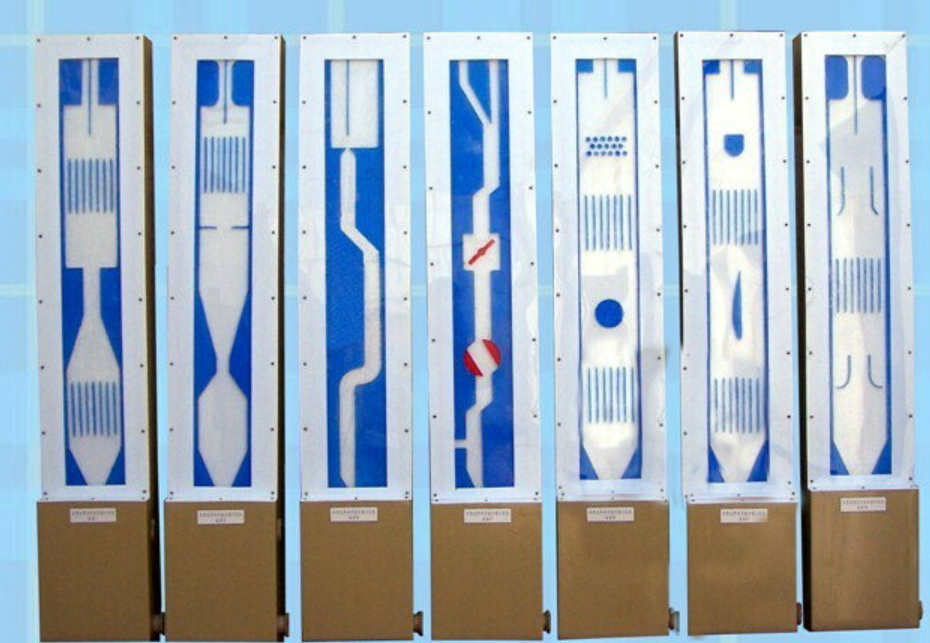

4. 配备7种流场显示模块，尺寸280×200×1500mm，满足挂壁式自循环流动演示仪多场景演示需求；

5. 专业照明系统，使挂壁式自循环流动演示仪中的流动现象清晰可见，演示效果生动直观；

6. 采用优质有机玻璃外罩，流场边界设计精美，体现挂壁式自循环流动演示仪的工艺水准；

7. 整体尺寸1800×250×1500mm，挂壁式设计节省空间，操作便捷；

8. 自循环水系统设计，体现挂壁式自循环流动演示仪的环保特性。
