双变坡水槽实验装置：水力学教学与研究的核心工具

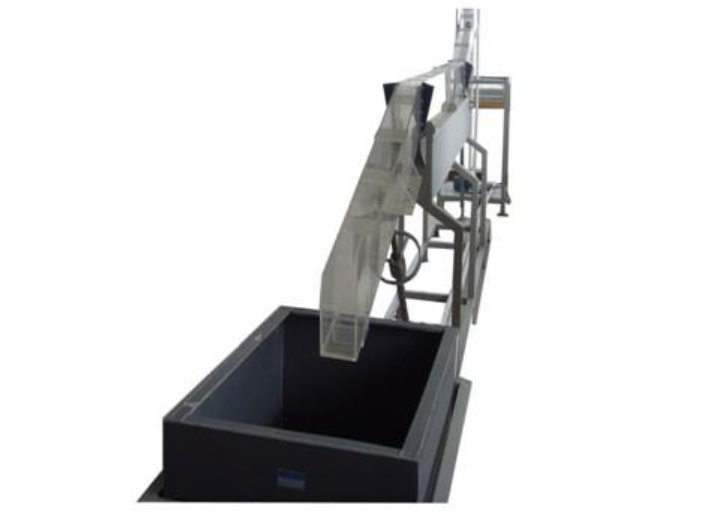

双变坡水槽实验装置

双变坡水槽实验装置是水力学实验中不可或缺的重要设备，广泛应用于水利工程、环境科学等领域的教学与科研。本文将深入解析双变坡水槽实验装置的实验目的、主要配置及技术参数，帮助读者全面了解其功能与优势。

实验目的详解

双变坡水槽实验装置的设计旨在实现多项关键水力学实验目标：

1. 定量测量实验：通过双变坡水槽实验装置，可精确测量临界底坡、临界流量及临界水面曲线等参数，为水力模型分析提供可靠数据支持。

2. 水流衔接现象演示：装置能够直观展示平坡、倒坡、临界坡、陡坡和缓坡等不同坡度条件下的水流衔接现象，增强学生对水流动力学的理解。

3. 水面曲线分析：在棱柱形渠道中，双变坡水槽实验装置可演示十二种典型水面曲线，并支持定性与定量实验，深化对明渠水流特性的研究。

主要配置介绍

双变坡水槽实验装置的核心配置包括以下组件，确保实验的高效与精准：

• 供水系统：配备水泵、蓄水箱、消能池和自循环装置，实现水流稳定供应与循环利用，凸显双变坡水槽实验装置的环保设计。

• 槽道结构：核心部分为全长11米的有机玻璃双变坡水槽，前后段设有可调坡度的活动轴装置，便于模拟多样水流条件。

• 测量与控制单元：包括流量计、水位测针、量角器、刻度标尺等，结合电控柜和升降机，实现双变坡水槽实验装置的精确操作与数据采集。

• 活动模型：如三角堰、宽顶堰、实用剖面堰和闸板，可在不同坡度下调节，完美演示水面流线变化。

技术参数全览

双变坡水槽实验装置的技术参数体现了其高性能与可靠性：

• 运行环境：适应温度0-40℃、湿度≤90%RH，电源220V/50Hz，支持连续运行，满足长时间实验需求。

• 水槽特性：双变坡水槽采用有机玻璃材质，透明度高，水面曲线清晰可见，并配备标尺和水准器，便于坡度读取与调整。

• 水泵性能：管道离心水泵功率750W，扬程65m，流量6m³/h，确保实验流量范围2000-5000ml/s的稳定供应。

• 测量精度：标准水位测针范围0-300mm，管式流量计范围0-10m³/h，保证数据准确性。

• 结构设计：整体采用304不锈钢框架，循环水箱容积200L，结构紧凑（外形尺寸11500×500×1700mm），耐用且美观。
