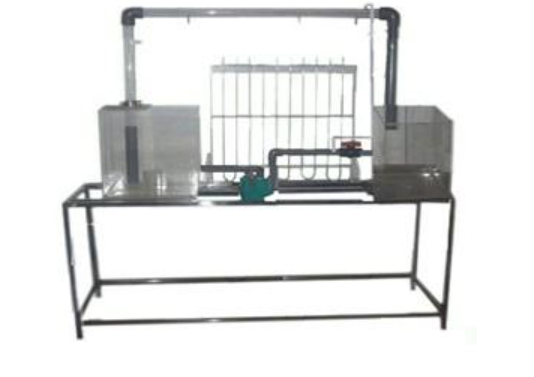

自循环虹吸实验装置

自循环虹吸实验装置

一、实验目的

1. 通过自循环虹吸实验装置，直观演示虹吸现象的成因、破坏过程以及管道内的压强分布规律。自循环虹吸实验装置可清晰展示虹吸启动、维持与中断的全过程。

2. 利用自循环虹吸实验装置测量虹吸管内的真空度变化，确定最大真空域分布，为定性分析虹吸管流动的能量转换特性提供实验依据。

二、主要配置

自循环虹吸实验装置的核心配置包括：

• 有机玻璃虹吸管系统（含六个测压点）

• 自循环水泵、高位水箱（50L）与低位水箱（70L）

• 测压管与刻度标尺、抽气装置

• 流量调节阀门、弯管流量计

• 不锈钢框架及自循环管路系统

三、技术参数

1. 运行环境：温度0-40℃，相对湿度≤90%RH，电源220V/50Hz，保证自循环虹吸实验装置连续稳定运行；

2. 虹吸管径φ25mm，高度800mm，采用透明有机玻璃材质，适配自循环虹吸实验装置的可视化需求；

3. 采用自吸抽气技术，自循环虹吸实验装置可自动排除管内空气，实现快速启动；

4. 测压系统含8根透明有机玻璃测压管（φ8mm×800mm），带标尺，可精确显示自循环虹吸实验装置的真空度与压强分布；

5. 配备弯管流量计，实时监测自循环虹吸实验装置的流量参数；

6. 采用低噪声环保水泵，最高扬程12m，额定流量15L/min，功率120W，保障自循环虹吸实验装置持久运行；

7. 全封闭水循环设计，自循环虹吸实验装置实现水资源高效利用；

8. 304不锈钢框架结构，尺寸1200×500×1800mm，自循环虹吸实验装置带移动脚轮，布局合理，操作便捷。
