油槽流线仪

油槽流线仪

一、实验目的

1. 利用油槽流线仪，观察液体绕经不同固体壁面时的流动形态变化。油槽流线仪可清晰展示边界层分离、涡街等流体现象。

2. 研究液流在油槽流线仪模型试件入口和出口区域的流线分布规律，分析不同试件形状对流动结构的影响。

二、主要配置

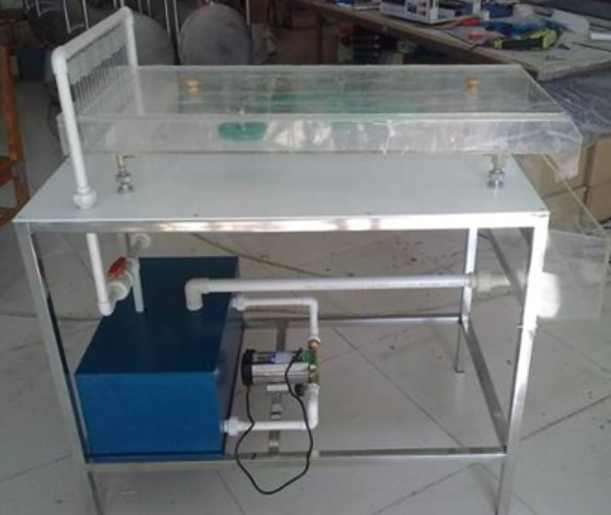

本实验系统以油槽流线仪为核心，配置包括：

• 专用油泵、油盘、供油箱及回油管，构成油槽流线仪的循环系统；

• 导叶、试件（机翼、圆柱体、突扩与突缩结构），配合油槽流线仪实现多场景流动显示；

• 油盘调整螺栓、供油管及不锈钢支架，确保油槽流线仪稳定可调。

三、技术参数

1. 运行环境：温度0-40℃，相对湿度≤90%RH，电源220V/50Hz，支持油槽流线仪连续稳定运行；

2. 油泵：低噪声潜入式小型油泵，功率90W，为油槽流线仪提供稳定流源；

3. 试件：含机翼、圆柱体、突扩与突缩模型，透明有机玻璃材质，适配油槽流线仪可视化要求；

4. 供油箱：容积约25L，优质PVC材质，保障油槽流线仪长时间实验供油；

5. 油盘：尺寸350×80mm，全透明优质有机玻璃，配合油槽流线仪清晰显示流线；

6. 油盘调整螺栓：304不锈钢材质，用于调节油槽流线仪坡度与水平；

7. 全封闭循环流体设计，油槽流线仪可实现流体重复利用；

8. 整体框架及台面为304不锈钢，结构紧凑，便于油槽流线仪移动与操作；

9. 外形尺寸：1000×500×1300mm（长×宽×高），油槽流线仪带脚轮及禁锢脚，移动灵活。
