自动喷水灭火系统考核培训装置

自动喷水灭火系统考核培训装置

一、概述

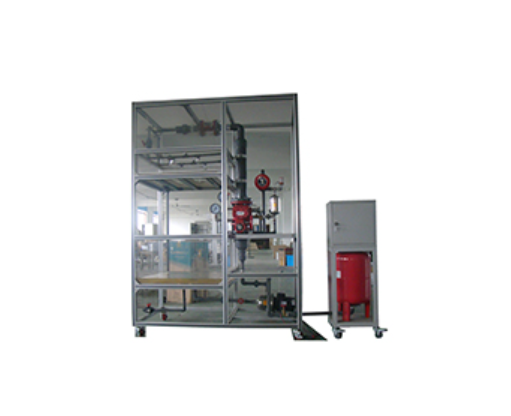

本装置集成了自动喷水灭火系统的典型结构，能够完整展示火灾探测、火灾报警与现场灭火等一系列流程，适用于喷淋灭火系统的教学演示与实操培训。该自动喷水灭火系统考核培训装置可清晰展示系统设备组成和工作原理，支持多项实训任务，具有较强的教学与考核功能。

二、技术性能

• 输入电源：三相四线～380V±10%，50Hz

• 环境温度：+4℃～+45℃

• 装置容量：＜4kVA

• 外形尺寸：2170mm×720mm×1808mm

• 安全保护：具备漏电自动保护功能

三、系统特点

1. 具备试验性喷淋启动功能，在自动控制系统发生故障时可手动启动喷淋泵；

2. 内置高性能控制器，支持本地独立控制及与消防报警系统联动控制；

3. 模型框架及水箱等主体均采用不锈钢材质，耐腐蚀、抗老化；

4. 核心设备如喷淋泵、气压罐等选用知名品牌产品，运行稳定可靠；

5. 湿式报警阀、水流指示器、压力开关等关键组件均通过国家强制性产品认证。

四、实训项目

1. 自动喷水灭火系统结构及设备认知实训

2. 喷淋灭火系统仿真软件安装与使用操作

3. 系统伺应状态管理与操作实训

4. 自动喷水灭火系统调试与参数设置

5. 火灾探测与报警系统综合实训

6. 喷淋灭火实操与联动控制考核

五、基本配置

1. 灭火控制柜

   （1）灭火控制器

   采用单片机作为主控芯片，实时监测烟感探测器、水流指示器、信号碟阀、压力开关等设备状态，并在自动模式下执行报警输出、声光警示及喷淋泵的启动控制。

（2）控制柜组成

包括电源开关、电压指示、状态指示灯（显示烟感、水流指示器、信号碟阀、压力开关等工作状态）、声光报警器、手动控制装置等。该柜具备电源管理、状态监控、火灾报警、自动/手动灭火及联动控制接口功能，可接收外部消防系统的联动信号。

1. 喷淋灭火系统模型

   模型主体及水箱采用铝合金材质，防锈耐用，模拟两层建筑喷淋灭火系统结构。主要组成设备包括：

• 喷淋水泵：1台，功率550W，扬程30米，流量8m³/h

• 气压罐：1台，容积50升

• 湿式报警阀：1台，口径φ100mm，额定工作压力1.2MPa

• 玻璃球喷头：6个，响应温度68℃

• 水流指示器：2个，灵敏度15L–37.5L/min

• 感烟探测器：2个

该系统可真实模拟建筑内部喷水灭火流程，适用于自动喷水灭火系统考核培训装置的多种教学与实操需求。
