楼宇电梯监控系统实验实训装置

楼宇电梯监控系统实验实训装置

（1）装置组成说明：

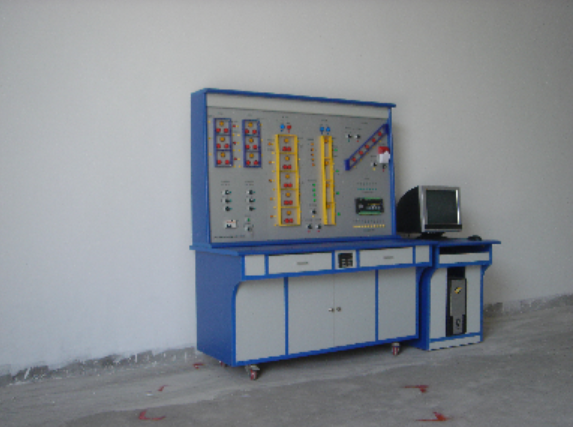

本套楼宇电梯监控系统实验实训装置采用全实物控制单元与高仿真模型相结合的设计方案，核心组成部分包括DDC控制器、状态指示灯、组态监控软件、系统配置工具、控制算法软件以及专用管理计算机等。整套设备贴近实际楼宇电梯监控系统的构建模式，突出实战性与教学性相结合的特点。

（1）系统实训功能：

该楼宇电梯监控系统实验实训装置具备完善的实训功能，可开展电梯控制系统的多项操作演示，包括直接数字控制器（DDC）的参数设置与调试、电梯实时运行状态监控、多类型故障报警处理、事故应急保护机制实训、多梯联动控制操作、两台电梯群控策略调试等。用户还可结合组态软件进行系统建模、通信配置与控制逻辑设计，并支持与其它楼宇自动化设备组网进行综合实训，全面培养学生的系统设计、接线、排故及综合应用能力。

（2）系统技术指标：

• 工作电压：单相三线220V±5%，50Hz

• 整机容量：＜300W

• 外型尺寸：150cm×70cm×180cm

• 安全机制：具备漏电自动保护功能

• 故障设置：内置智能化故障设置系统，可模拟多种实际电梯监控系统中的常见故障

（3）可完成实训项目：

• 实训项目一：楼宇电梯监控系统设备组成与功能认知实训

• 实训项目二：大型客梯监控系统操作与调试实训

• 实训项目三：观光电梯实时监控与群控策略实训

• 实训项目四：自动扶梯运行监控与维护实训

• 实训项目五：电梯系统运行状态监测、启停控制与故障诊断综合实训

• 实训项目六：关键参数设置与测量实训

• 实训项目七：线路连接与设备故障排查处理实训

• 实训项目八：简易电梯监控应用系统设计与实现实训
