楼宇给排水监控系统实验实训装置全面解析

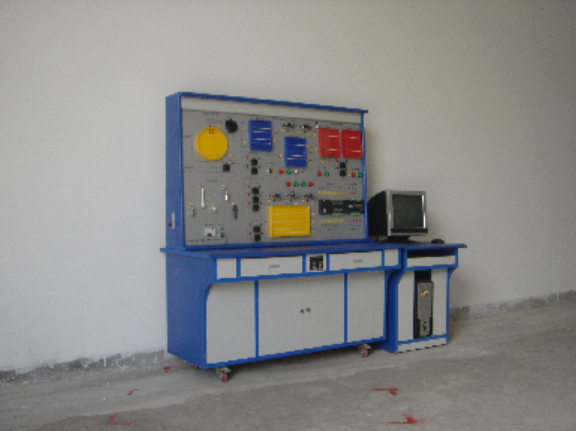

楼宇给排水监控系统实验实训装置

楼宇给排水监控系统实验实训装置是专为职业院校建筑智能化、给排水工程及相关专业设计的教学设备，用于培养学生对现代智能楼宇给排水系统的安装、调试、编程和维护能力。本装置完全模拟真实楼宇给排水监控系统，为学生提供全面的实践操作平台。

装置组成

本楼宇给排水监控系统实验实训装置控制部分全部采用工业级实物，控制对象采用高仿真模型，确保实训环境与真实工程场景高度一致。整个系统核心包括DDC控制器、仿真水箱、多种水位传感器（浮球式、压力式、超声波式等）、多种电动水阀（蝶阀、球阀、截止阀等）、气压给水装置、热水供应系统等。

该系统还配备了给排水系统控制编程训练模块，各模拟量输入信号均采用指针表显示，并可通过电位器调节信号大小。模块支持手动或自动控制的模拟给排水系统，水阀的开度信号也采用指针表显示，便于学员观察和理解。

系统实训功能

该楼宇给排水监控系统实训装置能够进行多种操作演示和实训项目，全面覆盖楼宇给排水自动化控制所需技能：

• 能进行各种给排水系统控制操作演示

• 进行DDC控制器的操作与编程、给水控制、排水控制

• 气压给水控制、热水供水控制

• 水位传感器的安装与连接、电动水阀的安装与调试

• 系统软件的组态、配置与控制

• 线路的设计与连接、故障的设置、判断及排除等实验和实训

• 可与楼宇自控系列中的其它设备联网进行各种综合实训，培养系统集成能力

系统技术指标

该楼宇给排水实验装置的具体技术参数符合工业标准，确保设备的稳定性和安全性：

• 工作电压：单相三线220V±5% 50Hz

• 整机容量：＜300W

• 外型尺寸：1500mm（长）×700mm（宽）×1800mm（高）

• 安全保护：具有漏电自动保护装置，确保操作安全

• 故障设置：具有故障设置系统，可模拟多种常见故障供学员排查

可以做的实训项目

该楼宇给排水监控实验装置支持丰富的实训项目，旨在通过实操提升学生的工程应用能力：

1. 楼宇给水监控系统的实训：掌握楼宇给水系统的监控原理和操作方法

2. 楼宇排水监控系统实训：学习排水系统的监控与故障诊断技能

3. 楼宇气压给水监控系统实训：了解气压给水系统的工作原理和监控方法

4. 楼宇热水给水监控系统实训：掌握热水供应系统的监控与调节技术

5. 线路故障的判断与处理：培养线路故障的诊断与解决能力

6. 设备故障的判断与处理：学习常见设备故障的排除方法

7. 设计并安装一个简易应用系统：综合运用所学知识设计小型监控系统

8. 设计有关控制点位信息表格：编制控制点位表，理解系统信息管理

9. 组态软件设计实训项目：利用组态软件进行监控界面设计

10. 系统调试实训项目：完成整个给排水监控系统的联动调试与优化

此外，高级实训还可包括楼宇恒压供水系统、楼宇热水循环系统、楼宇排水提升系统等多种给排水系统的专项实训，并可通过网际组态软件对系统进行二次开发和设计，与楼宇自控实训系统监控中心联网实训。
