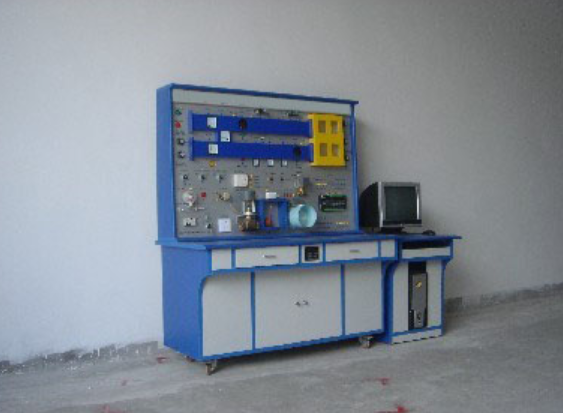

楼宇空调监控系统实验实训装置
楼宇空调监控系统实验实训装置是专为职业院校、培训中心设计的教学设备，用于培养学生对现代智能楼宇空调监控系统的安装、调试、编程和维护能力。本文将详细介绍该装置的组成、功能、技术指标及可开展的实训项目。
装置组成
本楼宇空调监控系统实验实训装置全部采用实物器件组成，确保实训环境与真实工程场景高度一致。整个系统核心包括数字控制器（DDC）、LON通信卡、温度控制器、多种传感器（温湿度传感器、压差传感器等）、电表系列、电磁阀、变压器、风阀驱动器系统等。
此外，该系统还配备了空调系统控制编程训练模块，各模拟量输入信号（如温度、压力）均采用指针表显示，并可通过电位器调节信号大小。模块支持手动或自动控制的模拟空调风机，冷水阀的开度信号也采用指针表显示，便于学员观察和理解。
系统实训功能
该楼宇空调监控系统实训装置能够进行多种操作演示和实训项目，全面覆盖楼宇自动化控制所需技能：
能进行各种空调系统控制操作的演示。
进行DDC控制器的操作与编程、新风机控制。
温湿度传感器的安装与连接、水阀门驱动器的安装与连接、风门驱动器的安装与连接。
压差传感器的安装与连接、防冻开关的安装与连接。
系统软件的组态、配置与控制，线路的设计与连接。
故障的设置、判断及排除等实验和实训。
可与楼宇自控系列中的其它设备联网进行各种综合实训，培养系统集成能力。
系统技术指标
该实训装置的具体技术参数如下，这些指标确保了设备的稳定性和安全性：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：1500mm（长）×700mm（宽）×1800mm（高）
安全保护：具有漏电自动保护装置，确保操作安全
故障设置：具有故障设置系统，可模拟多种常见故障供学员排查。
可以做的实训项目
该楼宇空调监控实验装置支持丰富的实训项目，旨在通过实操提升学生的工程应用能力：
设备的安装操作：学习空调系统各部件的正确安装方法。
系统接线操作：掌握根据线路图进行系统接线的技能。
新风温度测量：使用传感器测量新风温度，理解其影响。
回风及室内温度测量：监测回风及室内温度，分析环境调控效果。
空调机组的启停、故障检测操作：熟悉机组的启动/停止流程及故障诊断。
DDC现场控制器编程检测操作：学习DDC控制器的编程与调试。
压差开关控制操作：理解压差开关在过滤器监控中的应用。
风阀驱动器的安装调试操作：掌握风阀驱动器的安装与调试技巧。
线路故障的判断与处理：培养线路故障的诊断与解决能力。
设备故障的判断与处理：学习常见设备故障的排除方法。
设计并安装一个简易应用系统：综合运用所学知识设计小型监控系统。
设计有关控制点位信息表格：编制控制点位表，理解系统信息管理。
组态软件设计实训项目：利用组态软件进行监控界面设计。
系统调试实训项目：完成整个系统的联动调试与优化。
此外，高级实训还可包括楼宇四管制带加湿无回风机空调系统、楼宇二管制带加湿带回风机空调系统、楼宇带加湿新风空调系统以及楼宇无加湿新风空调系统等多种系统的专项实训，并可通过网际组态软件对系统进行二次开发和设计，与楼宇自控实训系统监控中心联网实训。
楼宇空调监控系统实验实训装置是培养智能楼宇、建筑环境与设备工程、物业管理等相关专业学生实践能力的理想平台。通过上述全面的实训项目，学生能够深入理解空调监控系统的工作原理，掌握其安装、调试、编程及维护技能，为未来职业发展奠定坚实基础。
