楼宇冷冻监控系统实验实训装置
一、装置组成

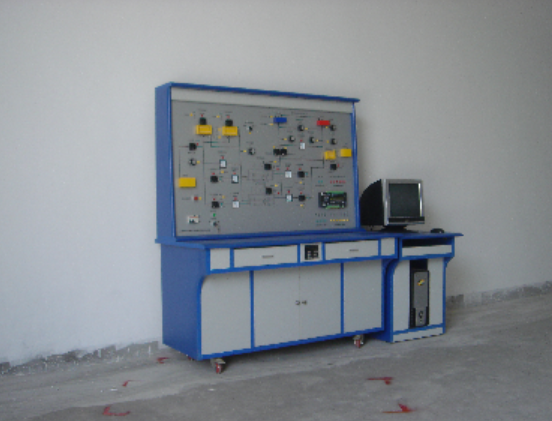

本套楼宇冷冻监控系统实验实训装置采用真实控制部件与仿真对象相结合的设计理念，完整模拟现代楼宇冷冻系统的监控与控制结构。整套系统主要由DDC控制器、温度控制器、管道温度传感器、电动比例水阀、电动阀等核心部件构成，为学生提供高度仿真的实操平台。
二、系统实训功能
该楼宇冷冻监控系统实验实训装置具备丰富的教学功能，可进行各类冷冻冷却水机组及监控系统的操作演示、DDC控制器的编程与操作、设备安装与连接、水泵及多种传感器的安装与接线等实训内容。系统还支持组态软件的配置与控制、线路设计连接、故障设置与诊断排除等综合实验，并能够与楼宇自控系列中的其他设备联网，实现跨系统综合实训。
三、系统技术指标
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外形尺寸：150cm × 70cm × 180cm
安全保护：配备漏电自动保护装置
故障设置：集成专用故障设置系统
四、实训项目
实训项目一：压缩式制冷监控系统原理与操作实训
实训项目二：冷却水系统监控实训
实训项目三：一级冷冻水系统监控实训
实训项目四：二级冷冻水系统监控实训
实训项目五：水压、水流和水温等参数测量实训
实训项目六：冷冻水泵启停与故障检测操作
实训项目七：冷却泵启停与故障检测操作
实训项目八：DDC现场控制器编程与检测操作
实训项目九：线路故障判断与处理
实训项目十：设备故障诊断与排除
本装置结构合理、功能完善，是专为建筑自动化、暖通空调及相关专业设计的楼宇冷冻监控系统实验实训装置，能够有效提升学生在冷冻系统监控领域的实际操作能力和系统集成能力，适用于各类院校和培训机构的实践教学需求
