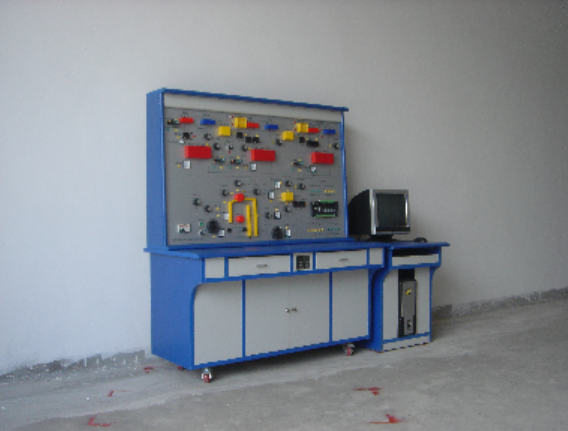

楼宇暖通监控系统实验实训装置
一、装置组成
本套楼宇暖通监控系统实验实训装置采用实物控制与仿真对象相结合的方式，真实模拟现代楼宇暖通监控系统的实际构成。整套装置核心部件包括DDC控制器、温度传感器、仿真水箱、多种水位传感器、多种电动水阀、仿真锅炉、仿真水泵等，构建了一套高度仿真的暖通教学实验平台。
二、系统实训功能
该楼宇暖通监控系统实验实训装置支持丰富的实操项目，可完成锅炉暖通系统控制操作演示、DDC控制器操作与编程、空调供水及锅炉监控、热交换器监控、供暖供水及锅炉监控、报警与联锁保护功能实训等重要教学内容。同时，该系统支持组态软件的配置、控制与开发，线路设计连接，以及故障设置、诊断与排除等综合实验，并能够与楼宇自控系列中的其他设备联网，实现跨系统综合实训。
三、系统技术指标
工作电压：单相三线 220V±5% 50Hz
整机容量：＜300W
外形尺寸：150 cm × 70 cm × 180 cm
安全保护：具备漏电自动保护功能
故障设置：内置故障设置与模拟系统
四、可完成实训项目
实训项目一：楼宇锅炉程序控制实训
实训项目二：楼宇锅炉水位自动调节控制
实训项目三：楼宇锅炉蒸汽压力自动调节控制
实训项目四：锅炉汽包水位与给水阀联动控制
实训项目五：楼宇三冲量调节系统自动控制
实训项目六：锅炉除氧器压力与进汽阀联动控制
实训项目七：锅炉除氧器水位与进水阀联动控制
实训项目八：空调膨胀水箱与补水泵联动控制
实训项目九：空调供水热交换器二次侧热水出口温度联锁控制
实训项目十：供暖供水热交换器二次侧热水供回水温度控制
实训项目十一：生活供水热交换器二次侧热水出口温度控制
实训项目十二：生活循环泵与生活调节阀联动控制
实训项目十三：供暖热水回路循环水泵控制
实训项目十四：线路故障判断与处理
实训项目十五：设备故障判断与处理
实训项目十六：简易应用系统设计与安装
实训项目十七：组态软件设计与应用实训
该楼宇暖通监控系统实验实训装置结构合理、功能完善，可广泛应用于建筑自动化、暖通工程及相关专业的教学与培训，有效提升学生在楼宇暖通监控领域的实际操作和系统集成能力。
