综合布线实训考核装置
一、系统概述
本系统是专为中等职业学校和职业教育培训机构开发的楼宇智能安防综合布线实训考核装置。该装置基于智能楼宇安防布线工程的典型结构，涵盖对讲门禁、室内安防、周边防范、视频监控、巡更等子系统，重点强化学生在安防设备安装、电气接线、系统调试、故障诊断及工程维护等方面的综合实操能力，适用于楼宇智能化设备安装与运行、物业管理、安全防范等专业的教学、实训与考核。
系统以建筑模型为基础，包含智能大楼（小区）和管理中心两大区域，可灵活模拟多种实景安防场景。本综合布线实训考核装置不仅可用于技能训练，还可检验学生的团队协作、工程规划、设备安装、系统调试、沟通表达及职业素养等多方面能力。

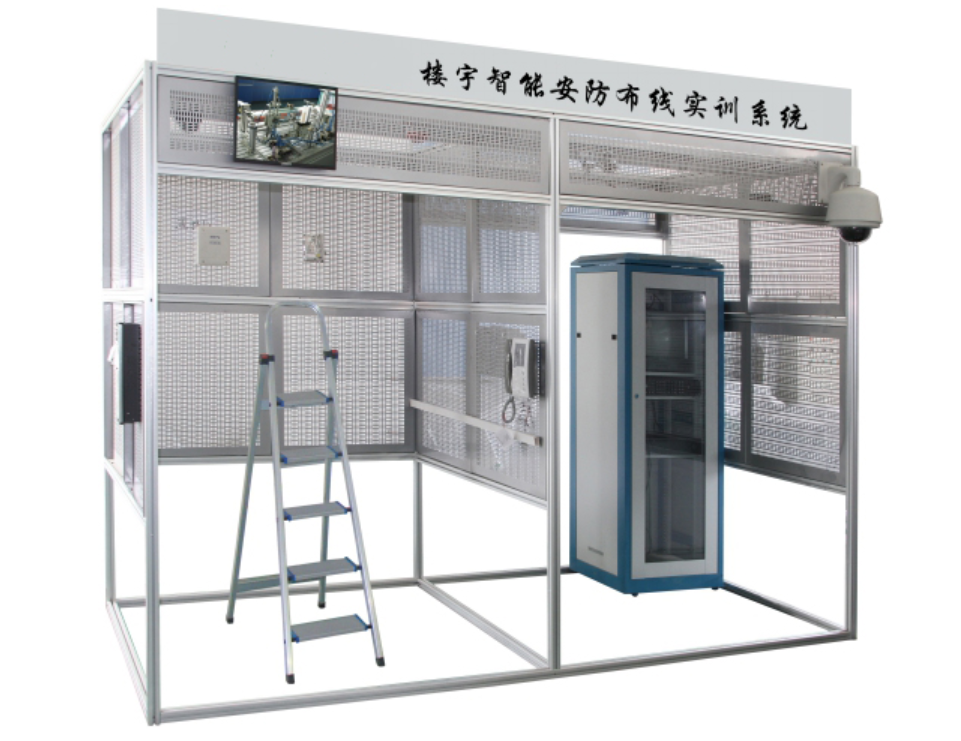

设备采用铝合金支架结合17块网孔板，构建为两层模拟楼宇结构，包括一楼机房、楼道及大门，二楼楼道、窗户、住户单元、竖井和周边区域等真实构造。房间多墙面支持正、侧、顶多方向设备安装，大门和窗户可装配电插锁、电磁锁、门磁、防盗探测器等各类安防器件，完整实现“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”的安装与运行。相比单层结构，本装置更贴近真实多楼层建筑形态，除提升工程实施技能外，更有助于培养学生的系统设计能力和创新实践能力，契合高等院校和高职类学校对综合布线实训与考核的高阶教学需求。
二、系统结构与组成
楼宇智能安防综合布线实训考核装置采用模块化设计，主要由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统及巡更子系统等部分构成。
建筑模型由标准铝合金型材和网孔安装板组装而成，配备总电源箱，分为智能大楼（小区）和管理中心两大区域。智能大楼（小区）设单元门和住户窗，支持对讲门禁设备安装与调试，实现单元与住户间可视对讲功能。
管理中心区域集中布置典型安防管理设备，如管理中心机、视频监控柜和监控计算机等，实现对安保区域的统一监控与管理。
智能大楼（小区）内部安装有烟感、红外、玻璃破碎、振动、门磁、红外对射、巡更点等多种探测器，窗户加装幕帘探测器，全面覆盖室内安防与周界防护功能。
管理中心及关键区域安装有半球摄像机、红外摄像机、枪型摄像机、一体化球机等监控设备，配备17寸液晶和14寸CRT两台监视器，实现对重点区域视频监控。
系统各模块既可独立运行调试，也可通过接线与配置实现系统联动，功能区域间采用工程桥架进行连接，体现真实综合布线环境。
三、技术参数
输入电源：单相三线～220V±10%，50Hz
工作环境：温度-10℃～40℃，相对湿度≤85%（25℃），海拔＜4000m
装置容量：≤1.0kVA
外型尺寸：3120mm×1580mm×2310mm
安全保护：具备漏电压、漏电流保护功能，符合国家标准
四、实训任务内容
本装置以工作过程为导向，依托工学结合模式规划教学活动，可完成以下典型工作任务：
对讲门禁系统安装、接线与调试
设备安装：安装单元门口主机、呼叫模块、可视对讲模块、通讯转换器、管理中心机、安防探测器等
布线连接：完成可视对讲及安防系统的线路铺设与连接
系统调试：设置地址参数、注册IC卡、实现呼叫、密码开锁、刷卡开门、报警信息处理等功能
视频监控系统安装、接线与调试
设备安装：安装高速球机、半球摄像机、矩阵、硬盘录像机、监视器等
布线连接：完成视频系统线路铺设
设置与编程：实现视频监控、画面切换、云台控制、报警联动录像
室内安防与周界防范系统安装、接线与调试
设备安装：安装震动、玻璃破碎、感温、烟雾、燃气、红外、门磁、对射、幕帘等探测器及报警主机
布线连接：完成安防系统线路连接
系统设置与调试：实现防区布撤防、报警处理与系统联动
巡更系统安装与调试
设备安装：安装巡更信息点
系统调试：实现巡更路线设置、数据统计与报表生成
五、可考核的职业能力
通过本综合布线实训考核装置的系统化训练，可有效考察学生的以下职业能力：
智能安防布线系统实施能力
对讲门禁系统安装、接线与调试能力
室内安防与周界防范系统安装、接线与调试能力
视频监控系统安装、接线与调试能力
巡更系统安装与调试能力
综合系统运行与维护能
