机械创新设计示教陈列柜
概述
机械创新设计示教陈列柜是按照国际标准设计的先进教学设备，专门用于展示机械创新设计的基本原理与方法。该设备采用高质量的铝合金和有机玻璃精心制作各个模型，并结合彩喷图文说明，全面介绍机械创新设计的核心概念。作为机械创新实验室的主要教学设备，机械创新设计示教陈列柜对提高学生的机械创新意识与创新设计能力具有重要作用。
性能规格特点
智能化展示功能：陈列柜中的每个模型都配备了指示灯和创新原理分析及设计过程文字说明，帮助学生深入理解机械创新设计的精髓。
便捷的控制系统：设备支持遥控控制，配备解说词播放功能，确保在100平方米的房间内声音宏亮清晰，提升教学效果。
可靠的电气性能：输入电压为交流200V，功率400W，保证设备稳定运行。
优质的柜体设计：柜内板面采用超豪华铝塑夹层板，柜内大标牌采用中英文对照，满足国际化教学需求。
良好的照明条件：配备照明日光灯，确保每个模型都能清晰展示，便于学生观察学习。
标准尺寸设计：陈列柜外形尺寸为1200mm宽×530mm厚×1900mm高，适合各类教学场所摆放。
各柜详细内容

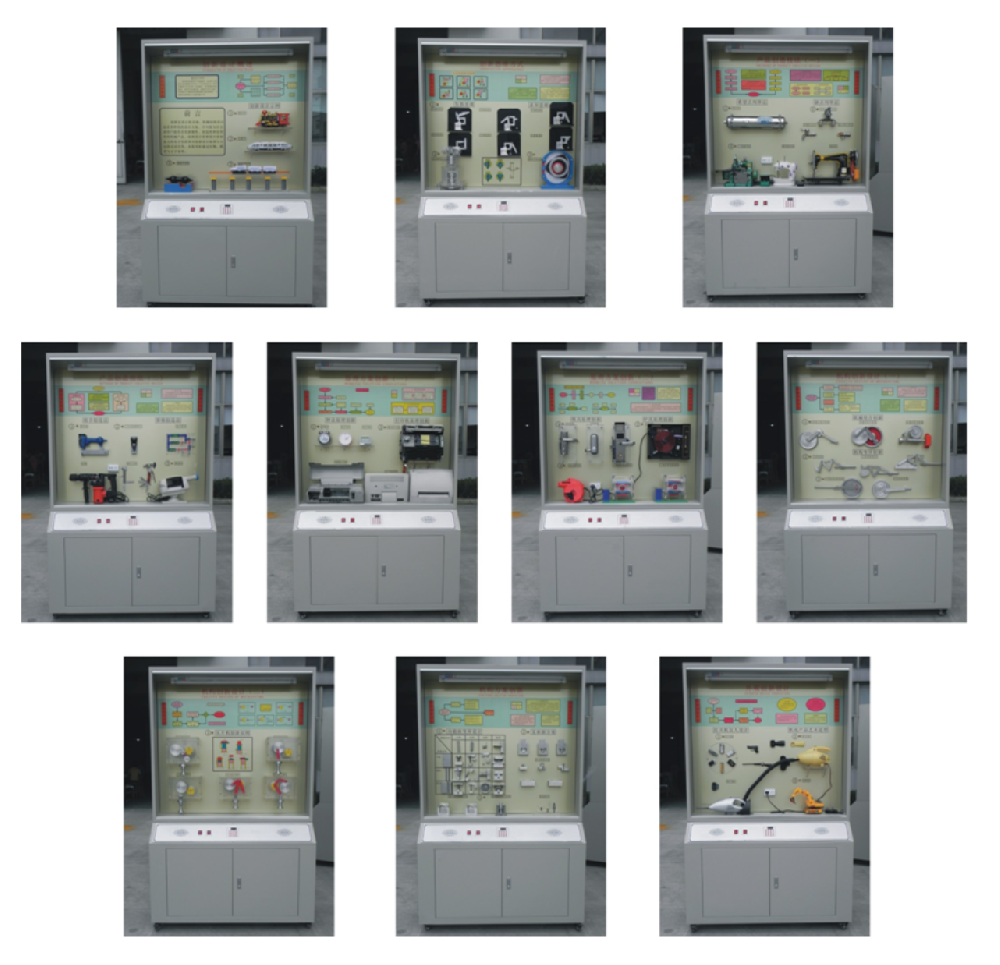

机械创新设计示教陈列柜由十个柜组成，每个柜聚焦不同的创新设计主题，内容全面且深入：
| 柜号 | 主题 | 主要内容 |
|---|---|---|
| 第一柜 | 创新设计概述 | 机械创新设计案例：蒸汽机车、内燃机车、磁悬浮列车、磁悬浮模型；磁悬浮列车说明及其创新设计特点。 |
| 第二柜 | 创新思维方式 | 发散与求异思维案例：夹紧装置（6种方案）、无曲轴发动机、旋转式发动机工作过程与实体；夹具设计方案及创新设计说明。 |
| 第三柜 | 产品创造技法（1） | 希望点列举法与缺点列举法案例：贝特数码净水机、各种水龙头（普通型、冷热型、磁心型）、旧式缝纫龙头、微型缝纫机、锁边机；创造技法简介与创新设计说明。 |
| 第四柜 | 产品创造技法（2） | 组合创造法与移植创造法案例：欧欧眼保仪、电子积木、三头电动剃须刀、多用工具（2把）、射钉枪、电锤、多功能扳手、新型窗户活页、点钞机等；创造技法简介与创新设计说明。 |
| 第五柜 | 原理方案创新（1） | 钟表原理创新、机械打字机原理、喷墨打印机及其部件、激光打印机、机械钟与电子钟（2台）；功能设计法及创新设计说明。 |
| 第六柜 | 原理方案创新（2） | 锁具原理创新、炉具原理创新、鼓风机原理创新：机械锁、密码锁、磁卡锁、电磁炉、离心式鼓风机、二直叶罗茨鼓风机、三扭叶罗茨鼓风机；问题求解模式及创新设计说明。 |
| 第七柜 | 机构创新设计（1） | 机构组合创新与机构变异创新：串联式组合机构、并联式组合机构、反馈式组合机构、六杆机构（多种变体）、行星轮系-连杆机构、凸轮-连杆机构；机构创新途径及创新设计说明。 |
| 第八柜 | 机构创新设计（2） | 执行机构设计与压片机设计：压片机工艺图及多种方案（a-e）、六杆压片机机构；机构构型过程创新设计说明、压片机功能-技术矩阵。 |
| 第九柜 | 结构方案创新 | 方案比较与功能分析：功能面变异结构面变异设计、支承面方案、摆杆与推杆接触面方案、滚动轴承组合机构、快动联接结构（3件）；结构创新途径及创新设计说明。 |
| 第十柜 | 外观创新设计 | 打火机宜人设计、机电产品艺术造型：各种新型打火机（7件）、小型吸尘器（2种）、挖掘机；外观创新程序、创新设计说明、产品外观创新设计说明。 |
教学应用与价值
机械创新设计示教陈列柜是培养学生创新思维和实践能力的重要教学工具。通过展示各种创新设计案例和方法，该设备能够：
激发创新意识：通过丰富的实物模型和案例，帮助学生理解创新设计的重要性，激发他们的创新灵感。
掌握创新方法：系统介绍各种创新技法和方法，如希望点列举法、缺点列举法、组合创造法等，帮助学生掌握实用的创新工具。
深化理论理解：通过原理方案创新和机构创新设计的展示，帮助学生将理论知识与实践应用相结合，深化对机械设计原理的理解。
提升设计能力：通过结构方案创新和外观创新设计的学习，培养学生的综合设计能力，使他们能够设计出更具创新性和实用性的机械产品。
