机械设计、课程设计示教陈列柜
产品概述
机械设计、课程设计示教陈列柜是一款专为机械设计与制造专业学生设计的综合性教学辅助设备。该陈列柜以典型减速器为核心展示内容，重点突出了传动方案比较、装配图设计过程以及装配图设计错误分析等关键教学环节。其设计旨在通过直观的实物展示和深入的原理分析，显著增强学生对机械设计理论的理解，培养其在实际设计工作中的实用性技能与创新思维，为培养高素质机械设计人才提供有力支持。
性能规格特点
智能化模型展示与稳定运行：陈列柜中的每个模型都配备了指示灯和详尽的创新原理分析及设计过程文字说明。电动模型采用微电机驱动，支持手控开关和单板机驱动两种模式，经过严格测试，可连续运转1小时无卡死现象，确保教学演示的流畅性与可靠性。
便捷的控制与清晰的语音解说：设备支持遥控控制功能，方便教师远程操作。其内置的语音解说系统声音宏亮，确保在100平方米的教学空间内都能清晰听到，有效提升了信息传递效率和教学体验。
可靠的电气性能：陈列柜的输入电压为交流200V，功率400W，符合一般教学场所的电气标准，运行稳定安全。
优质的柜体材料与设计：柜内板面采用超豪华铝塑夹层板，美观且耐用。柜内大标牌采用中英文对照，满足了国际化教学的需求。柜体门采用钢化玻璃，既保证了展示效果，又确保了安全性。柜体上部配备照明日光灯，使模型展示更加清晰直观。
人性化结构与工艺：柜体底部通常装有万向轮，方便移动定位。柜背设有对开门，便于设备的维护与维修。柜下部设有储物柜箱，可用于存放单个模型、实验箱及相关文档，保持了教学环境的整洁有序。模型材料多采用铝合金、有机玻璃与工程塑料制作，工艺精湛，展示形象逼真。
陈列柜内容详解

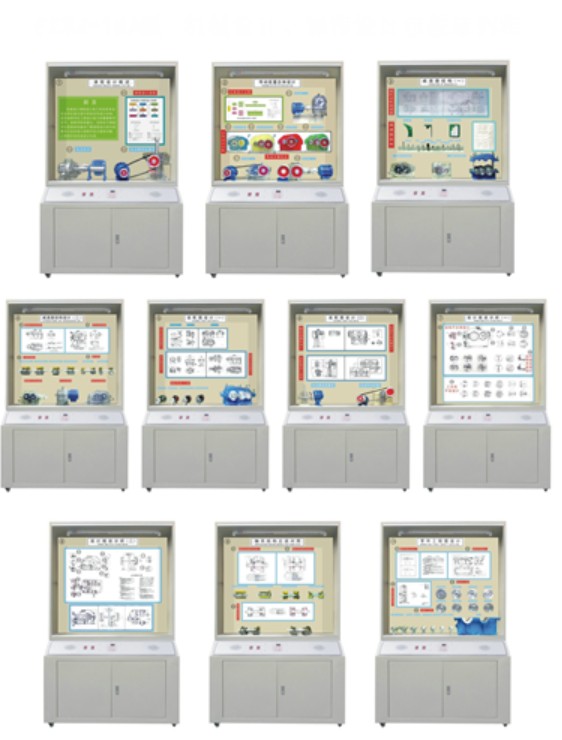

该机械设计、课程设计示教陈列柜通常由十个柜组成，内容全面覆盖了机械设计课程的核心知识点，具体内容如下：
| 柜号 | 主题 | 主要内容 |
|---|---|---|
| 第一柜 | 课程设计概述 | 前言牌、课程设计教材介绍；电动绞车、电动螺旋起重机的实物展示；课程设计进程、设计任务书的详细说明。 |
| 第二柜 | 传动装置总体设计 | 总体设计进程、设计任务书（方案3）的展示；传动方案的拟定（方案1、方案2）及传动比合理分配的说明。 |
| 第三柜 | 减速器结构（一） | 一级圆柱齿轮减速器装配图、二级圆柱齿轮减速器装配图及实物展示；一级圆柱齿轮减速器（方形）；减速器附件介绍。 |
| 第四柜 | 减速器结构（二） | 圆锥-圆柱齿轮减速器装配图、蜗杆-齿轮减速器装置图及实物展示；电动机齿轮减速器；小锥齿轮轴系结构、蜗杆轴系结构的详细介绍。 |
| 第五柜 | 装配图设计（一） | 圆柱齿轮减速器装配图设计的第一阶段、第二阶段、第三阶段草图展示；轴结构设计过程的详细说明；圆锥-圆柱齿轮减速器（含1级和2级减速器实物）、蜗杆减速器（含风冷上置式和水冷下置式减速器实物）的展示。 |
| 第六柜 | 装配图设计（二） | 螺旋起重机装配设计、变速传动装置的装配图及设计过程的展示；电动螺旋起重机装配图、变速传动装置装配图。 |
| 第七柜 | 设计错误分析（一） | 结构不合理的设计、润滑和密封不适当设计、工艺不良设计等常见设计错误的详细分析。 |
| 第八柜 | 设计错误分析（二） | 设计错误综合分析、错误分类说明，以及综合错误改正图例的展示，帮助学生深入理解并避免类似错误。 |
| 第九柜 | 零件工作图设计 | 轴零件工作图的正、误比较说明；轴加工工艺过程、箱体零件图及实物的展示；齿轮工作图及齿轮加工工艺的详细说明。 |
| 第十柜 | 轴系结构正误对照 | 圆柱齿轮轴系结构、圆锥齿轮轴系结构、蜗轮蜗杆轴系结构的正误对照模型展示，直观展示正确设计与常见错误。 |
教学应用与价值
机械设计、课程设计示教陈列柜是现代化机械工程教育中不可或缺的重要设备。它通过实物展示、动态演示和错误分析相结合的方式，将抽象的机械设计原理变得具体化、可视化，极大地激发了学生的学习兴趣。
提升实践认知能力：通过观察和比较各种减速器模型、传动方案以及正误对照的轴系结构，学生能够深化对机械结构、工作原理和设计要点的理解。
培养严谨设计思维：专门的设计错误分析单元能够帮助学生识别设计中常见的误区，培养其严谨、细致的设计习惯，提高解决实际工程问题的能力。
促进创新意识：陈列柜不仅展示了经典的设计，还包含创新原理分析，有助于引导学生开拓思维，探索新的设计思路和方法。
适应多元化教学需求：其中英文对照的标牌和灵活的遥控操作方式，使其能够适应不同层次的教学需求，包括双语教学和环境较大的实验室
