机械制图陈列柜（铁柜）
产品概述
机械制图陈列柜（铁柜）是专为大中专院校、职业院校机械类专业制图教学设计的先进教学设备，也适用于其他相近专业的教学参考。该设备旨在突出培养学生画图能力和看图能力这条主线，增强机械专业学生对理论学习的理解，加深对机械制图应用范围的认识。机械制图铁柜陈列柜 采用优质材料制造，工艺精湛，教学直观，能显著提高教学效果，是现代机械制图课程技能实训考核的理想设备。
机械制图陈列柜（铁柜）主要特点与配置
控制台配置
机械制图陈列柜 的控制台配置齐全，包含机械工程制图仿真软件（内含121件动画）和硬件各一套，P4电脑主机1台，以及17寸显示器1台，为教学提供全面的软件和硬件支持。
控制软件与方式
控制软件采用机械工程制图陈列柜专用播放软件，能实现多种图像演示动作，支持前进、后退、停止、步进、循环等多种播放方案，也可实现任选和顺序动作。控制方式灵活，可通过鼠标和电脑遥控器进行控制，方便教师操作。
柜体结构与尺寸
机械制图铁柜陈列柜 的柜体采用SPCC冷扎板焊接而成，板材厚度1.0mm，坚固美观。表面经过中温磷化防锈漆、平光漆处理，采用静电喷涂技术，耐用性强。陈列柜尺寸为1250×430×1780mm（部分型号为1200×530×1850mm），上下柜整体采用彩色塑钢制作，造型美观，坚固耐用。
模型与文字注释
模型材料采用进口有机板和硬聚氯制造，文字与图表注释全部采用激光喷绘写真，经压塑机整张平铺而成，演示形象逼真，教学直观，节约学时。
机械制图陈列柜（铁柜）各柜详细内容

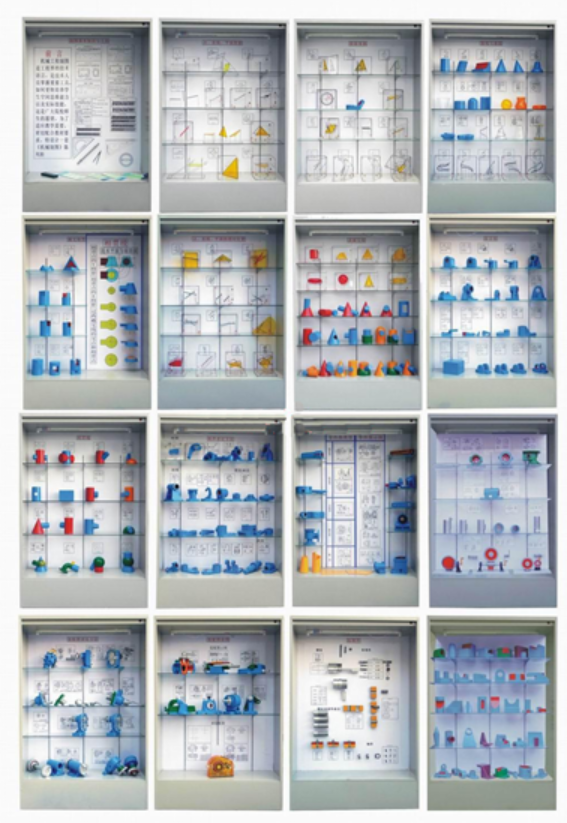

机械制图陈列柜（铁柜）通常包含16个柜子，每个柜子涵盖机械制图的不同知识点，具体内容如下：
| 柜号 | 主题 | 主要内容（部分列举） |
|---|---|---|
| 第一柜 | 制图基本知识与工具 | 图纸幅面尺寸、图框格式、规定比例、标准字体、绘图工具（铅笔、圆形量角器、比例尺、三角尺等） |
| 第二柜 | 点、直线、平面的投影 | 点的三面投影、投影面平行线、平面投影的特性、中心投影法、正投影法等 |
| 第三柜 | 点、直线、平面的相对位置 | 两点的相对位置、平行两直线的投影、交叉两直线的投影、一般位置直线的投影图等 |
| 第四柜 | 投影变换 | 换面法投影、一般位置直线变换成投影面垂直线、一般位置平面变换成投影面垂直面等 |
| 第五柜 | 曲面与曲线 | 斜置的圆柱、斜圆锥、组合回转体示例、球的截交线、圆柱截交线等 |
| 第六柜 | 截交相贯 | 圆柱开槽的投影、半圆球切槽的投影、三棱锥的投影、圆柱与圆台的相贯线等 |
| 第七柜 | 相贯线 | 两圆柱正交相贯、圆柱与圆锥相贯、圆柱穿孔的相贯线、相贯线的特殊情况等 |
| 第八柜 | 表面交线 | 正六棱柱投影、圆柱的投影、圆锥的投影、圆球的投影、立体表面交线实例模型等 |
| 第九柜 | 组合体 | 组合体的组合形式、组合体的分类（切割型、叠加型、综合型）、看组合体视图等 |
| 第十柜 | 机件表达方法 | 视图、剖面、简化画法、剖视（局部剖视、阶梯剖、旋转剖等） |
| 第十一柜 | 零件图概述 | 跟刀架、手轮、端盖、蜗轮减速箱、阀盖、摇臂等典型零件 |
| 第十二柜 | 零件图、齿轮、键、弹簧 | 键的形式（平键、花键等）、齿轮传动（圆柱齿轮、锥齿轮、蜗杆蜗轮）、弹簧（压缩弹簧、拉伸弹簧等） |
| 第十三柜 | 装配图表达方法 | 三星齿轮传动机构、折角阀、滑动轴承、铣刀头、机用虎钳等 |
| 第十四柜 | 装配图读图 | 齿轮油泵、铣床尾座、车床尾架、减速箱等 |
| 第十五柜 | 标准件及其它 | 常用标准螺纹、螺纹紧固件（螺栓、螺钉、螺母、垫圈）、轴承、焊接件、展开图等 |
| 第十六柜 | 习题集模型 | 支架、轴承盖等若干件模型，用于习题练习和考核 |
机械制图铁柜陈列柜的应用与优势
机械制图陈列柜（铁柜） 广泛应用于大中专职业学校、职业岗位前技能培训等领域。其优势主要体现在：
教学直观：通过实物模型和图文注释，直观展示机械制图的各项知识点，加深学生理解。
节约学时：形象逼真的演示能提高教学效率，节约教学时间。
坚固耐用：柜体采用优质冷扎板制造，表面经过防锈处理，模型材料耐用，使用寿命长。
灵活控制：配套软件支持多种演示方式，操作简便，满足不同教学需求。
