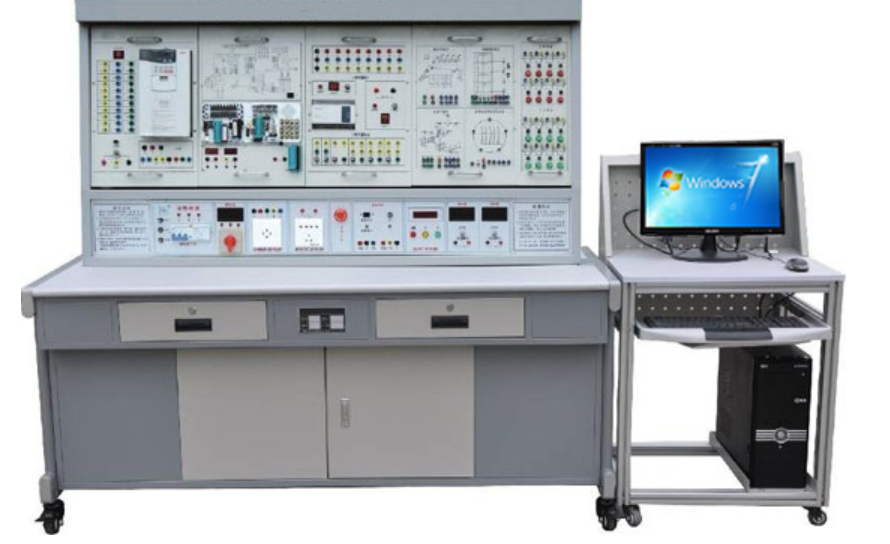

工业自动化综合实验考核装置
工业自动化综合实验考核装置作为职业院校、技工院校培养电气自动化、机电一体化等技术技能人才的核心设备，以“模块化架构、多技术融合、全场景考核”为核心优势，深度贴合《智能制造发展规划》《职业技能等级认定规范》等政策要求，助力学员从“基础操作”到“工业现场应用”的能力跃升。装置集成PLC、单片机、变频器、触摸屏等工业级器件，覆盖逻辑控制、传动系统、工业网络、智能检测等核心技能模块，是院校开展“理实一体化”教学、高级工/技师考核、企业岗前培训的“一站式”解决方案。
一、工业自动化综合实验考核装置核心优势：教学需求与工业场景的双向赋能
区别于传统实训设备，该综合实验考核装置以“贴近产业需求、支持多维考核”为目标，通过四大核心设计实现教学效能的全面升级：
（一）模块化架构：灵活组合，适配多阶段教学与考核需求
装置采用模块式挂箱结构，核心组件（PLC主机、单片机、变频器、触摸屏、电机驱动等）均以独立挂箱形式集成，支持快速更换与功能扩展。例如：
基础教学：通过PLC实训模拟挂箱（SX1-SX12）开展“抢答器控制”“交通灯控制”等基础实训；
综合考核：更换为单片机实训挂箱（DP-01至DP-08），可完成“存储器块清零”“串行口通讯”“温度过程控制”等高级考核项目；
创新拓展：增配工业物联网模块，可实现“PLC+变频器+触摸屏+云平台”的协同控制考核。
这种模块化设计不仅降低了设备更新成本，更满足了院校“基础-综合-创新”分层教学与“初级工-高级工-技师”阶梯式考核的需求。
（二）多技术融合：覆盖工业自动化的核心技术链
装置集成PLC、单片机、变频器、触摸屏四大核心技术模块，支持多技术协同实训与考核，具体包括：
PLC技术：数字量/模拟量I/O控制、顺序控制、PID调节、通信协议（RS485/MODBUS）；
单片机技术：I/O扩展、A/D-D/A转换、串行通讯、实时时钟、温度控制；
传动控制：变频器多段速调速、伺服/步进电机定位控制、直流电机调速；
人机交互：触摸屏组态（LED显示、曲线跟踪）、PLC-触摸屏-变频器三方通信。
通过多技术融合实训，学员可掌握工业自动化系统的“设计-安装-调试-维护”全流程能力，为胜任智能制造岗位奠定基础。
（三）全场景考核：从技能操作到系统设计的立体评估
装置配套60+实训项目，覆盖“基础操作-综合应用-创新设计”全技能链，并内置考核功能（如实训过程数据记录、错误程序诊断、系统运行评价），具体包括：
基础考核：PLC认知（软硬件结构、基本指令）、单片机I/O口操作、变频器参数设置；
综合考核：PLC控制四层电梯（实物）、单片机温度过程控制、变频器恒压供水模拟；
创新考核：基于PLC的自动送料装车系统设计、单片机与CPLD协同实验、工业组态动态监控。
考核过程支持“操作规范性+程序正确性+系统稳定性”多维度评分，符合国家职业标准与技能鉴定要求。
（四）工业级安全：从硬件防护到软件监控的双重保障
装置配备多重安全设计，确保实训与考核过程的安全性：
硬件防护：铁质双层亚光密纹喷塑控制屏、防火防水实训桌、高绝缘安全插座；
软件监控：单片机全程监控过载/短路软截止保护、电压/电流型漏电保护（≤30mA/0.1s）；
应急设计：故障告警与复位功能（排除故障后重启电源），避免设备损坏与人员伤亡。
二、工业自动化综合实验考核装置技术参数与配置清单：工业级标准的硬核支撑
为满足职业教育的严苛教学需求，装置在电源、环境适应性、安全保护及硬件配置上均达到工业级标准：
（一）核心技术参数
| 参数类别 | 具体指标 |
|---|---|
| 输入电压 | 三相四线制～380V±10% 50Hz |
| 工作环境 | 温度-5℃～+40℃，相对湿度＜85%（25℃） |
| 装置容量 | ＜1.5KVA |
| 外形尺寸 | 1800mm×750mm×1680mm |
| 安全保护 | 电压型/电流型漏电保护、单片机监控软截止保护、高绝缘安全插座 |
（二）核心硬件配置（部分关键组件）
| 序号 | 名称 | 型号/规格 | 功能说明 |
|---|---|---|---|
| 1 | 控制屏主体 | 铁质双层亚光密纹喷塑+铝合金面板 | 集成电源、信号源、测试仪表及安全保护功能，支持50台批量分控 |
| 2 | PLC主机 | 三菱FX1N-40mR | 24路数字输入/16路数字输出，集成RS485通讯模块，支持CC-Link总线扩展 |
| 3 | 单片机实训挂箱（DP-05） | 含步进电机驱动、温度控制、数字频率计 | 支持单片机与传感器、执行器的协同控制，覆盖“温度采集-算法处理-电机调节”全流程 |
| 4 | 变频器 | 三菱FR-S540 0.75kW | 支持多段速控制、PID调节及RS485通信，适配电机调速、传送带控制等场景 |
| 5 | 触摸屏 | 5.7英寸256色彩色触摸屏 | 支持PLC数据可视化、界面组态（如温度PID控制画面），实现人机交互操作 |
| 6 | 工控组态软件 | MCGS嵌入式组态环境 | 实时生成实训动态棒图（如电机转速、温度变化），支持历史数据存储与曲线分析 |
三、工业自动化综合实验考核装置实训项目：对接产业需求的全技能培养体系
装置配套实训项目严格对标《电气自动化设备安装与维修》《机电技术应用》等国家职业标准，从“基础操作”到“系统设计”层层递进，具体包括：
（一）基础技能实训：夯实工业控制底层能力
PLC基础：PLC认知（软硬件结构、基本指令）、PLC仿真实训（虚拟接线与程序调试）；
单片机基础：存储器块清零、二进制-BCD码转换、P1口输入输出实验；
传动基础：三相电机点动/自锁/正反转控制、直流电机调速、变频器面板操作。
（二）综合技能实训：工业场景的协同控制
PLC+变频器：变频器多段速选择、PID调速（恒压供水模拟）、PLC通信控制变频器；
PLC+触摸屏：触摸屏LED控制、温度PID控制画面组态、PLC-触摸屏-变频器三方通信；
单片机+传感器：温度传感器数据采集、步进电机驱动、IC卡读写实验。
（三）高阶技能实训：工业系统的设计与创新
复杂系统控制：四层电梯（实物）综合控制、加工中心（实物）刀库换刀控制、电镀生产线时序控制；
智能检测与优化：基于PLC的自动送料装车系统设计、单片机温度过程控制模拟、工业组态动态监控；
创新项目开发：基于PLC的智能分拣装置设计、单片机与CPLD协同实验、物联网模块扩展应用。
