机械传动陈列柜
产品概述
机械传动陈列柜是一套专为机械工程课程设计的综合性示教设备，全面系统地展示了各种机械传动方式的原理、结构与应用。本陈列柜采用优质的铝合金框架结构，模型材料使用各色有机玻璃和硬聚氯制造，板面配有PVC一次成型工艺制作的详细图表和文字说明，制作工艺精美，展示效果直观逼真。机械传动示教陈列柜能够显著提高机械传动课程的教学效果，有效节约教学时间，是各类院校机械工程专业理想的示教设备。
结构与性能特点
机械传动陈列柜采用高品质铝合金框架，结构稳固耐用。模型使用各色有机玻璃和硬聚氯材料精心制作，展示效果清晰美观。每个板面均配有PVC一次成型工艺制作的详细说明，包含必要的图表和文字解释，确保教学内容准确传达。整套设备设计科学，展示内容系统全面，能够满足机械传动课程的各项教学需求。
陈列柜内容详解

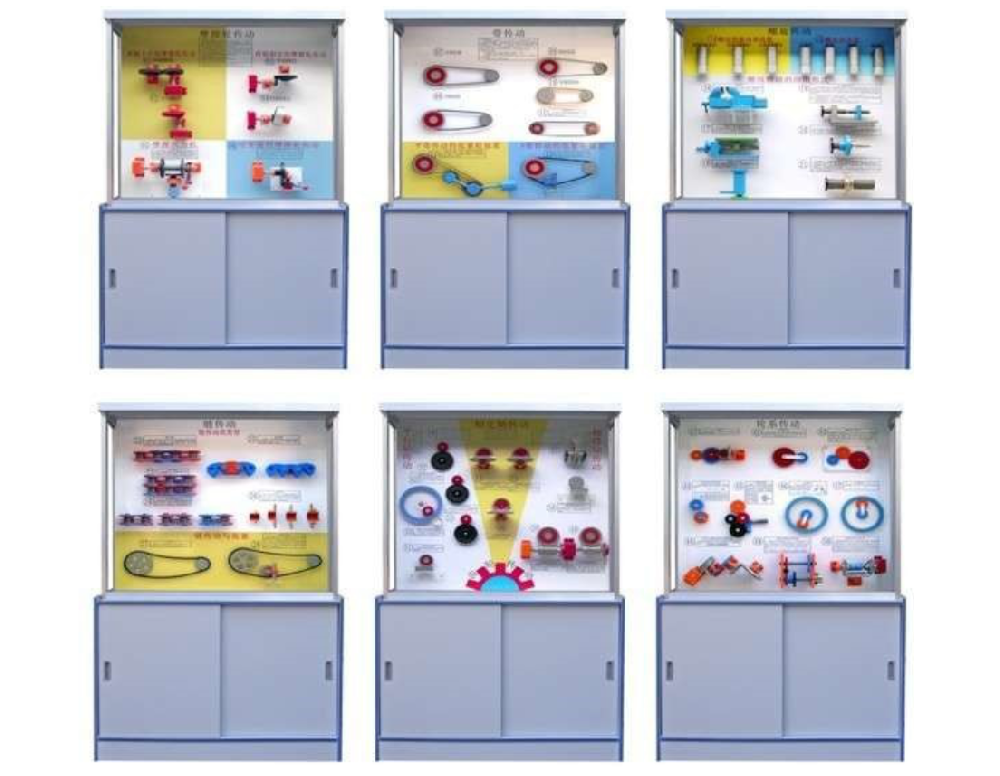

机械传动陈列柜共分为十个柜体，每个柜体集中展示一类机械传动方式，内容全面覆盖机械传动领域的各个重要方面：
| 柜号 | 主题内容 | 详细展示内容 |
|---|---|---|
| 第一柜 | 摩擦轮传动 | 两轴平行的摩擦轮传动(外接圆柱式)、两轴平行的摩擦轮传动(内接圆柱式)、两轴相交的摩擦轮传动、摩擦压力机、可变速的摩擦传动装置 |
| 第二柜 | 带传动 | 平带传动、V带传动、圆带传动、同步带传动、平带传动的张紧轮装置、V带传动的张紧轮装置、多楔带传动 |
| 第三柜 | 螺旋传动 | 螺纹的旋向和线数（单线右旋、双线左旋、三线右旋）、螺纹的牙型（三角形、矩形、梯形、锯齿形）、台虎钳、螺旋千斤顶、机床工作台移动机构、差动螺旋传动原理、差动螺旋微动机构、滚子螺旋传动 |
| 第四柜 | 链传动 | 链传动原理展示、滚子链的连接形式（开口销、弹性锁片、过渡链节）、双排链、齿形链（内导式与外导式）、链传动的张紧装置、链轮的结构（3种不同类型） |
| 第五柜 | 齿轮传动 | 平行轴传动：外啮合直齿圆柱齿轮、内啮合直齿轮、直齿轮齿条、斜齿圆柱齿轮、人字圆柱齿轮 相交轴传动：直齿圆锥齿轮、双曲线圆锥齿轮、斜齿圆锥齿轮 相错轴传动：螺旋齿轮、螺旋齿轮齿条、圆柱蜗杆蜗轮、弧面蜗杆蜗轮 |
| 第六柜 | 轮系传动 | 定轴轮系、周转轮系、加惰轮的轮系、三星轮换向机构、大传动比行星轮系、周转轮系（差动轮系与定轴轮系）、非平行轴传动的定轴轮系、滑移齿轮变向机构、锥齿轮变向机构 |
| 第七柜 | 平面连杆机构 | 铰链四杆机构、曲柄摇杆机构、双曲柄机构、曲柄滑块机构、移动导杆机构、曲柄摇块机构、转动导杆机构、港口起重机应用实例、曲柄摇杆机构的应用实例 |
| 第八柜 | 凸轮机构 | 凸轮机构与从动件的接触形式（3种类型）、移动凸轮、槽凸轮机构、端面凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构 |
| 第九柜 | 棘轮机构 | 齿式棘轮机构（外齿式与内齿式）、摩擦式棘轮机构、可变向棘轮机构、双动式棘轮机构（2种类型）、调节曲柄长度改变摇杆摆角、改变遮板位置调节棘轮转角 |
| 第十柜 | 槽轮机构 | 单圆销外啮合槽轮机构、双圆销外啮合槽轮机构、内啮合槽轮机构、球面槽轮机构、不等臂长的多销槽轮机构、曲线形状的径向槽轮机构 |
教学价值与应用
机械传动示教陈列柜具有显著的教学价值和应用优势：
提高教学效率：通过实物模型和图文并茂的说明，将抽象的机械传动原理具体化、可视化，帮助学生快速理解复杂概念
增强学习兴趣：精美的模型和直观的展示方式能够激发学生的学习兴趣，提高课堂参与度
系统知识构建：十个柜体全面覆盖机械传动领域各类传动方式，帮助学生建立系统化的知识体系
节约教学时间：教师可以通过直观展示快速讲解传动原理，减少理论讲解时间，提高课堂效率
培养实践能力：通过观察各种传动机构的工作过程，学生能够更好地理解机械设计原理，培养工程实践能
