钳形电流表电器操作台：电工测量与变压器实训教学系统

钳形电流表电器操作台

钳形电流表电器操作台是专为职业院校电工、电气自动化及电梯相关专业设计的综合实训设备，集变压器原理教学、线路装接训练与钳形电流表规范操作于一体。本操作台通过安全化的电路设计、模块化的组件布局与智能化的考核管理，帮助学生掌握钳形电流表的正确使用方法、单相变压器工作原理及电气测量安全规范。

一、产品概述

钳形电流表电器操作台严格遵循电工测量操作规程设计，适用于高职、高专、中职院校及职业技能鉴定机构的电工基础与电气测量课程。设备以单相变压器为核心实训对象，结合钳形电流表实际测量任务，支持学生反复进行线路安装、电流测量、电压与电阻测试等实操训练，全面提升电气安装与检修技能。

本系统配备智能刷卡管理系统，支持教师对设备进行授权使用与实训考核，兼具教学演示与技能评价功能，是电工入门教学与职业能力认证的理想平台。

二、设备结构与特点

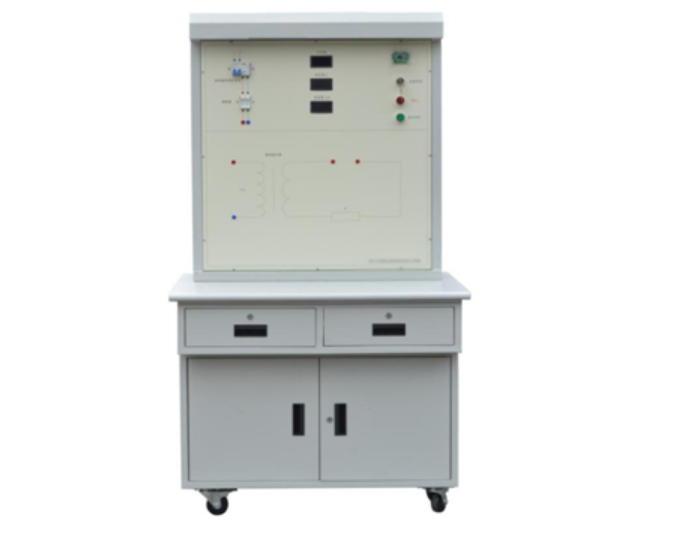

钳形电流表电器操作台由实训桌与实训台两部分组成，具备良好的移动性、安全性与实操便利性。

（一）实训桌

• 主体为全钢结构，表面亚光喷塑处理，美观耐用；

• 桌面采用高密度中纤板，边缘做抛光处理，高度800mm，符合人体工学；

• 配备两个带锁抽屉及一个双门储物柜，方便存放工具与资料；

• 底部装有无声万向轮（带刹车功能），移动灵活，定位稳定。

（二）实训台

• 台面采用铝塑板印刷电路图，集成漏电保护开关、熔断器、开关电源、数显计时器、单相变压器、交流接触器、钳形电流表、日光灯及安全接线柱；

• 采用插拔式安全接线方式，支持学生反复进行变压器线路装接与测量实训；

• 提供多组直流输出：DC24V、12V、9V、5V，满足不同电路实验需求；

• 支持钥匙与IC卡双重启动方式，便于设备管理与学生安全保护。

三、技术参数

• 输入电源：单相 AC220V±22V，50Hz

• 整机电流：≤2A

• 整机功率：≤0.5kVA

• 开关电源输出：DC24V、12V、9V、5V

• 整机重量：≤100kg

• 工作环境：温度-10℃～+40℃，相对湿度＜70%

• 外形尺寸：

• 操作柜：1000mm × 750mm × 1850mm

• 实训桌：1000mm × 750mm × 800mm

• 实训台：890mm × 330mm × 850mm

• 安全保护：漏电保护、短路保护、过载保护

四、实训项目

1. 单相变压器电路线路装接实训；

2. 钳形电流表直接测量交流电流实训；

3. 钳形电流表测量电压与电阻实训；

4. 电气安全操作与仪器规范使用训练；

5. 变压器工作原理与电路分析实训。

通过系统化实训，学生可全面掌握钳形电流表的实际应用技能，理解变压器在电路中的作用，并具备基本的电气安装与故障诊断能力。

五、设备配置清单

六、配套工具

• IC卡（S50）×1块

• 交流数字钳形表（MS2026）×1套

• 安全连接线（红/蓝，1000mm）×6条

钳形电流表电器操作台是一款功能全面、安全可靠的电工教学设备，既适合基础电气测量教学，也满足职业技能考核需求，是电工类专业实训室不可或缺的核心设备。
