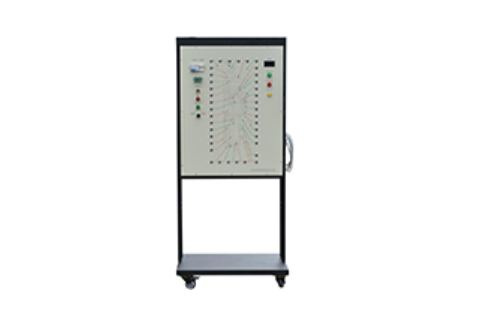

电梯设备识别操作台
电梯设备识别操作台是专为职业院校电梯相关专业开发的基础教学与考核设备，主要用于电梯机械部件和电气部件的识别训练。本操作台通过图形化界面、交互式操作与智能考核系统，帮助学生快速掌握电梯核心部件的名称、功能及安装位置，是电梯安装与维保专业的理想入门教学平台。
一、产品概述
电梯设备识别操作台整合了电梯常见机械与电气部件的基础知识，采用模块化、可视化的设计方式，将电梯结构以系统图形式呈现在台面上。该设备支持部件识别、功能学习、模拟考核等多种教学模式，适合用于高职、中职、技工学校以及职业鉴定机构的电梯专业课程教学与技能认证。
操作台具备智能答题与成绩记录功能，教师可通过设置选择题型故障或识别任务，对学生进行电梯部件知识的实训与考核，有效提升教学质量与学生实操能力。
二、设备特点
移动便捷与稳定设计：
底部配置带刹车功能的万向轮，移动灵活，固定稳定，适合在不同实训场所之间调配使用。
坚固美观的结构设计：
主体为全钢结构，表面亚光喷塑处理，台面采用铝塑板印刷电梯系统图，耐用且辨识度高。
交互式学习与考核功能：
台面印有电梯机械与电气部件结构图，每个部件配有对应选择按钮。学生可通过按键选择答案，设备提供正误提示，支持自主学习与教师主导考核。
双重安全管理机制：
支持钥匙应急开启和IC卡刷卡启动，防止未授权操作，保障设备与学生安全。
电气配置完善：
集成漏电保护开关、熔断器、开关电源、数显计时器、智能考核电路等，提供多电压输出（DC24V/12V/9V/5V），满足不同电路实训需求。
三、技术参数
输入电源：单相 AC 220V±22V，50Hz
整机电流：≤2A
整机功率：≤0.5kVA
开关电源输出：DC24V、12V、9V、5V
整机重量：≤50kg
外形尺寸：800mm × 600mm × 1700mm
工作环境：温度-10℃～+40℃，相对湿度＜70%(30℃)
安全保护：具备漏电保护、短路保护功能，符合国家标准
四、实训项目
电梯机械部件识别与考核：包括限速器、安全钳、曳引机、导轨、轿厢结构等；
电梯电气部件识别与考核：包括PLC控制器、变频器、开关门电机、感应器、外呼盒、安全回路元件等。
通过上述实训，学生可建立对电梯整体系统的初步认知，为后续电梯安装、调试与维修课程打下坚实基础。
五、设备配置清单
序号 | 名称 | 数量 | 单位 |
|---|---|---|---|
1 | 控制主板 | 1 | 块 |
2 | 灯模块 | 5 | 块 |
3 | 答案模块1 | 5 | 块 |
4 | 答案模块2 | 5 | 块 |
5 | 金属环形带灯按钮 | 38 | 只 |
6 | 钮子开关 | 38 | 只 |
7 | 单相漏电开关 | 1 | 只 |
8 | 熔断器 | 1 | 只 |
9 | IC读写模块 | 1 | 套 |
10 | 开关电源 | 1 | 只 |
11 | 数显计时器 | 1 | 个 |
12 | 带锁开关 | 1 | 个 |
电梯设备识别操作台是一款集教学、实训、考核于一体的多功能设备，适合作为电梯专业启蒙教育与技能鉴定的核心工具，有效提升学员对电梯系统的综合理解能力。
