五层消防技能培训专用电梯模型：功能全面的教学实训平台

五层消防技能培训专用电梯模型

五层消防技能培训专用电梯模型是一款专为消防电梯运行原理教学与实操培训所设计的多功能实训装置。本模型严格按照真实电梯结构缩小设计，涵盖机械传动、电气控制、安全保护及消防应急功能，适用于职业院校、消防培训中心及技能鉴定机构的电梯技术与消防应急处置课程。

一、设备概览与关键技术参数

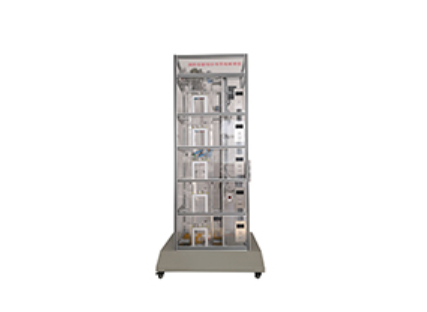

该五层消防技能培训专用电梯模型采用五层五站结构（底层、1F至4F），具备完整的电梯运行功能和消防应急控制机制，是理想的电梯教学与消防培训一体化平台。

主要技术参数：

• 外形尺寸：约700×700×2500mm（长×宽×高）

• 净重量：150kg，载重量：5kg

• 输入电源：AC220V ±10%，50Hz

• 额定电流：2.5A，整机功率：0.4KW

• 曳引机速比：1:15，模数1.5（蜗轮减速器）

• 曳引电机型号：YS-5634W，功率0.18KW，转速1400rpm

• 调速方式：交流变频调速（变频器型号：三菱FR-D720S-0.4）

• 控制核心：三菱FX3U-64MR PLC

• 平层机构：旋转编码器 + 永磁感应器

二、核心功能与安全系统

本五层消防技能培训专用电梯模型集成多项电梯安全与消防应急功能，高度模拟真实运行环境：

A. 机械与电气安全系统：

• 限速器—安全钳联动保护：当轿厢超速或钢丝绳断裂时触发，机械卡阻导轨；

• 弹簧缓冲装置：轿厢与对重底部均装有缓冲器，防止蹾底与冲顶；

• 终端极限开关保护：井道顶层与底层装有限位开关，实现电气双重防护；

• 门安全保护：包括安全触板装置与门机力矩检测，防夹人与防障碍；

• 厅门自动闭合与电气联锁：通过门刀机构实现层门锁闭，电气连锁接通才可运行。

B. 消防控制与迫降功能：

本五层消防电梯模型具备完整的消防控制逻辑：

1. 消防迫降功能：触发消防信号后，电梯自动回归消防入口层（通常设为1层）；

2. 消防员控制：停梯后由消防人员通过轿内开关手动控制运行；

3. 状态恢复机制：需断开消防信号、切换开关至“0”位并持续6秒以上方可恢复正常模式；

4. 配套消防设施：包括底层虚拟水泵、消防挡水与排水装置，模拟真实消防电梯环境。

C. 照明与结构系统：

• 井道照明系统：可手动控制照明，贴近实际工程环境；

• 透明化结构设计：井道与机房敞开可视，便于观察曳引机、限速器、导轨等关键部件。

三、电梯结构与电气控制系统

1. 机械结构组成：

• 机房部分：含曳引减速机、制动器、曳引电动机、旋转编码器、限速器；

• 井道部分：包括导轨、对重机构、轿厢（门机、安全钳、导靴、照明、风扇）、层门、随行电缆、缓冲器；

• 电气控制：配备PLC、变频器、漏电保护开关、DC12V电源、到站钟、消防开关等。

2. 控制与检测系统：

• 采用PLC进行逻辑控制，支持PC通讯（RS422/RS232），可通过GX-Developer软件编程调试；

• 使用变频器实现矢量调速，具备正反转、点动、多段速与多种保护功能；

• 轿厢位置检测采用双稳态磁性开关，系统可靠性高、线路简洁。

四、主要实训项目

该五层消防技能培训专用电梯模型支持以下实验与培训内容：

1. 电梯启停与点动控制实训

2. 信号指示与平层控制实训

3. 轿厢门控制与照明实训

4. 终端限位保护实训

5. 消防迫降功能实操实训

6. 限速器—安全钳联动实验

7. PLC编程与电梯控制调试

8. 变频器参数设置与调速实训

9. 电梯整体运行与故障诊断实训
