电梯限速器安全钳联动机构实训考核装置：专业电梯安全教学平台

电梯限速器安全钳联动机构实训考核装置

电梯限速器安全钳联动机构实训考核装置是专为职业院校、技术培训中心及技能鉴定机构开发的模块化教学平台。本装置基于真实电梯的安全保护系统设计，融合机械安装、电气控制与维护保养等多重实训功能，适用于电梯安装与维保、机电自动化、楼宇设备管理等专业课程教学与实操考核。

一、装置概述

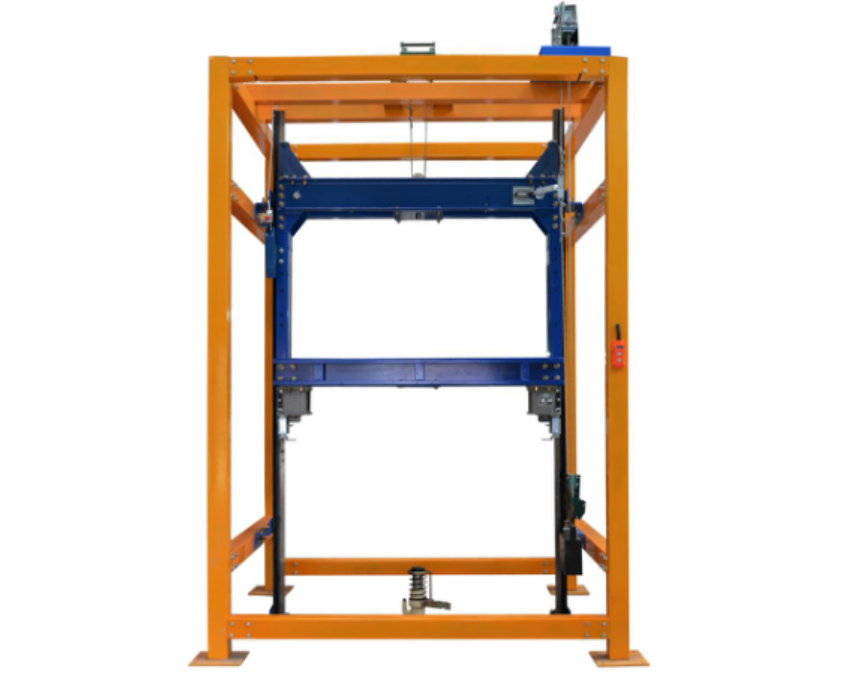

本电梯限速器安全钳联动机构实训考核装置采用全真实部件，包括限速器、安全钳、导轨、提升系统及电气控制单元等，严格模拟实际电梯的安全保护结构与工作机制。通过模块化设计与开放式安装界面，学生可直观理解限速器—安全钳联动原理，掌握其安装、调试、检修与保养的全流程技能。

该装置具备电动升降功能，可真实模拟安全钳在超速时的机械动作与联动响应，是一套符合现代电梯安全标准的高质量教学实训系统。

二、产品特点

• 真实部件构造：所有机械与电气元件均采用电梯实际使用的部件，确保学生所学即所用。

• 安装工艺仿真：设计贴合工程实际，学生可完成从导轨安装、限速器定位到安全钳调整的全部工艺过程。

• 维保操作便捷：开放式结构与模块化布局极大方便了日常维护、故障设置与排除实训。

• 电动提升演示：内置电动提升机，可实现平稳升降与联动响应演示，支持动作速度参数可调。

• 安全可靠：配备液压缓冲器、限位开关、安全钳开关等多重保护，保障实训操作安全。

三、技术参数

• 电源输入：三相四线 AC380V 50Hz；

• 整机功耗：≤0.5kW；

• 整机重量：≤600kg；

• 提升速度：7–14m/min；

• 最大起重量：≤600kg；

• 限速器动作速度：≤0.75m/s；

• 安全钳动作速度：≤1m/s；

• 外形尺寸：2100mm×2000mm×3500mm（长×宽×高）。

四、系统配置

本电梯限速器安全钳联动机构实训考核装置包含以下主要组成部分：

五、实训项目

该电梯限速器安全钳联动机构实训考核装置支持以下实训内容：

1. T型导轨的安装与调整训练；

2. 轿厢龙门架与导靴的安装；

3. 安全钳连杆机构的组装与调试；

4. 限速器与涨紧装置的安装与校准；

5. 安全钳与下导靴的配合调整；

6. 安全钳开关安装与动作试验；

7. 限位装置安装与调试；

8. 导轨与导靴的日常保养；

9. 限速器—安全钳系统维护与保养；

10. 限速器安全钳联动功能试验。
