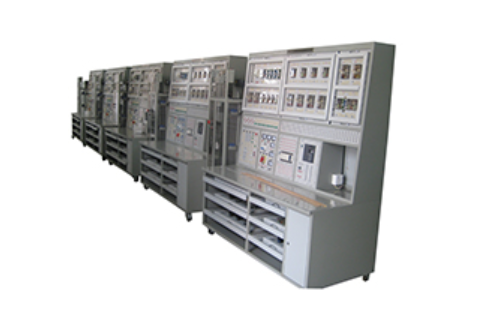

电梯电气线路实训考核装置
电梯电气线路实训考核装置是专为职业技术院校及培训机构设计的教学实训设备，集机械结构、电气控制与安全保护于一体，全面模拟真实电梯的运行原理与控制方式。该装置覆盖电梯电气安装、线路连接、程序编写、故障诊断及维护保养等核心实训内容，帮助学生深入掌握电梯电气系统的关键技术。
一、装置结构与组成
本电梯电气线路实训考核装置采用四层四站结构，包含模拟井道架、轿厢、对重、曳引机、电梯门系统、门机电机、各层外呼盒及安全保护装置。井道架以金属主体支架和有机玻璃封闭构成，内部装设与实际电梯一致的轿厢位置检测装置，包括楼层感应器与平层感应器，所有接线端子引至插接孔。
设备为台式结构，配有多层活动抽屉电气板，每层设有公共接线板，采用工业坦克链连接及真实电梯多芯随行电缆，总线连接点数不少于120点，充分满足电梯电气线路实训考核装置的高标准接线需求。
二、拖动与门控系统
拖动系统：采用三相交流电动机，配备减速器、熔断器、热继电器、相序与断相保护继电器及正反转交流接触器，额定电压380V，支持单速与双速模拟运行。
门控制系统：独立挂板设计，以直流24V继电器控制方式实现手动与自动门控制，包含开关门电路与门速调节功能。
三、电源与控制功能
电源系统为整个电梯电气线路实训考核装置提供多电压输出，包括三相380V、单相220V、直流110V与24V，配备总控开关、漏电与过载保护、状态指示灯和电压监测仪表。所有电源接线端引至工作面插接孔，方便学员进行线路连接与测量。
控制系统涵盖三种典型类型：
交流单速控制系统：含急停、门联锁、内外呼叫、选层、轿厢定位、自动定向与停层电路，以继电器控制实现2–4层站运行。
交流双速控制系统：由两块独立挂板构成，分别负责选层、定位、定向与开关门控制，以及快速启动、运行、换速和平层功能，直流110V供电。
变频控制系统：选用知名品牌变频器（功率≥0.4kW），支持交流单速与双速控制，安装于实验台面板，电源接至插接孔。
四、工艺与安全标准
本电梯电气线路实训考核装置在设计、制造与接线方面严格遵循工业标准与教学需求：
所有接线机器打码，线号与图纸一致；
元件符号、触头编号、插孔名称印刷清晰；
电气板与井道架间连接可靠，交付时系统完整并可演示；
采用实际电梯按钮与安全触板模拟装置，布局合理美观；
连接线按电压等级分色，插头可叠插，继电器带通电指示；
井道架线缆采用护套或电缆，有机玻璃封闭，触点不外露；
设备良好接地，保障操作安全。
五、实训内容概述
该电梯电气线路实训考核装置支持22项实训项目，包括：
电梯结构与门系统认识；
开关、按钮与感应器应用；
安全保护与门锁回路分析；
轿厢定位、内选、外呼电路调试；
平层、定向、换速与快车/慢车控制；
PLC指令与程序设计；
变频器参数设置与调速；
单速与双速整机运行调试。
