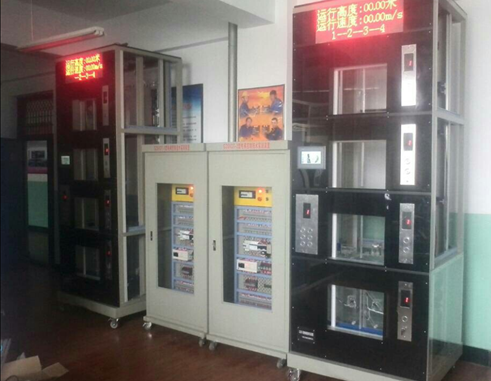

电梯控制技术综合实训装置（二座四层电梯、仿真实物）

电梯控制技术综合实训装置（二座四层电梯、仿真实物）

在电气自动化、机电一体化等专业实践教学中，电梯控制技术综合实训装置是培养学生掌握智能电梯控制与维护综合能力的核心教学设备。本装置按照智能建筑中真实升降电梯的结构与原理，以一定比例高度仿真设计，集成低压电气、PLC、变频调速、智能人机交互、传感检测、视频监控等先进技术于一体，构建出功能完备的二座四层群控电梯教学系统。通过该装置，学生可全面开展电梯安装、编程、调试、群控及故障诊断等综合实训，是专业教学、技能考核与竞赛的理想平台。

一、 产品概述：高度仿真的智能电梯教学系统

本装置是专为职业院校电气自动化、机电一体化等专业研制的电梯控制技术综合实训装置。其采用槽钢方管框架整体设计，正面配置透明有机玻璃面板，内部器件与实际电梯基本一致，真实再现电梯的机械结构与电气控制系统。

该二座四层电梯仿真实物系统具备按钮控制、信号控制、集选控制、人机对话等完整功能，并可实现两台电梯的智能并联控制（模糊控制与专家控制）及远程监控与故障诊断。学生通过本装置可完成电梯呼梯盒安装、井道信息系统调试、平层开关调整、门机机构调节、PLC编程、变频器参数设置、群控功能调试及综合维护等实训任务，全面培养智能电梯的装调与运维能力。

二、 产品特点

1. 高度仿真，结构透明：

   装置按实际电梯比例缩小设计，为四层结构，提升高度3米。采用透明化设计，电梯内部结构及运行过程清晰可见，便于学生直观理解电梯工作原理。

2. 二座四层群控，技术先进：

   每部电梯由一台PLC独立控制，PLC之间通过485通信模块实现数据交换，统一管理电梯外呼，高度模拟真实楼宇电梯群控功能，可开展单梯控制与多梯协同控制实训。

3. 双模式故障设置系统：

   具备机械故障设置与智能故障设置两种方式，配套智能考核终端与上位机软件，支持故障设置、排故记录、考核管理等功能，满足教学与技能鉴定需求。

三、 技术性能

• 输入电源：三相五线制 AC380V±10%，50Hz

• 工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)

• 装置容量：＜2kVA

• 整机尺寸：4400mm×860mm×3000mm

• 单台电梯尺寸：980mm×8600mm×3000mm

• 控制方式：开关量/数字量双控及VVVF技术

• 安全保护：接地保护、漏电保护，符合国家标准

四、 系统结构与功能

1. 电梯模型结构

包含驱动装置、轿厢及对重装置、导向系统、门机机构、安全保护机构等真实组件：

• 驱动装置：曳引机（含制动器、减速机、导向轮、编码器）、曳引钢丝绳

• 导向系统：井道钢架、导轨、导靴

• 门机机构：轿门、层门、开关门机构、安全触板、门套

• 安全保护机构：超载装置、缓冲器、安全钳、限速保护装置

2. 智能控制系统

• 变频驱动：三菱FR-D740-1.5kW变频器，实现VVVF调速

• PLC控制：西门子CPU226+扩展模块，负责电梯运行逻辑控制

• 人机交互：TPC7062KX触摸屏，实时显示运行状态与服务信息

• 信息系统：LED显示屏，动态显示电梯运行高度、速度与楼层状态

• 视频监控：轿厢内置网络摄像机，监控内部动态

• 智能考核：支持手动与智能故障设置，具备考核管理、成绩统计等功能

五、 核心实训项目

1. 电梯机械结构与安装检测实训

2. 电气控制柜器件安装与线路连接

3. 变频器参数设置与调速操作

4. PLC控制程序编写与调试

5. 电梯群控功能编程与调试

6. 智能电梯故障诊断与排除（48个故障点）

7. 电梯运行维护与保养实训

六、 故障设置系统（摘要）

该装置可设置48个典型故障，涵盖感应器、开关、按钮、继电器及PLC输出等各类故障类型，例如：

• 感应器故障：上/下强迫减速、限位感应器损坏

• 开关与按钮故障：安全触板失灵、内选/外呼按钮失效、门锁回路故障

• 安全回路故障：相序保护、热继电器动作、门联锁继电器异常

• PLC输出故障：内选指示灯不亮、变频器控制异常

所有故障点引至专用端子排，可通过短接方式快速排故，配套智能考核系统可实现故障设置、排故记录与考核评分。
