电梯安装、维修与保养实训考核装置
在电梯工程技术实践教学中，电梯安装、维修与保养实训考核装置是构建学生系统性工程能力的核心教学设备。本装置严格依据真实电梯的维护和保养规范开发，集安装、调试、故障诊断与保养于一体，为职业院校、技工学校以及职业资格鉴定中心提供了高度仿真的综合实训与考核平台。
一、 设备概述：真实还原电梯系统的一体化教学平台

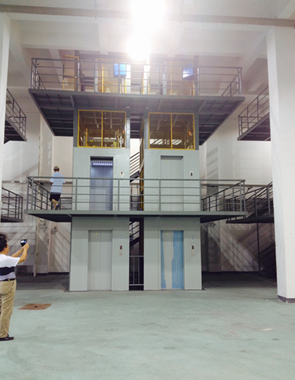

本装置是一款功能完备的电梯安装维修保养实训系统，采用真实电梯的标准部件与主流技术构建。其核心组成部分包括真实的导轨、轿厢、厅门、轿厢门、限速器、对重装置等机械结构，以及先进的全数字化微机控制系统（VVVF）和永磁同步曳引机。
装置特别设计了便于教学的开放式井架结构，为学生提供了电梯安装实训、故障排查和日常维护的完整操作环境。学生可依据电梯定期检查的技术要求，在装置上进行检测、调试与修复作业，全面掌握电梯维保的核心技术与实践技能。
二、 技术参数
工作电源：三相五线制 AC380V/220V ±7.5%，50Hz
整机尺寸：4500mm（长） × 4500mm（宽） × 8000mm（高）
电梯井道尺寸：2300mm × 2300mm
轿厢净尺寸：1200mm × 1200mm × 2200mm
厅门净尺寸：800mm × 1500mm
提升高度：5500mm
额定速度：0.3m/s
开门型式：中分式
控制方式：集选变频控制
安全保护：接地、过流、过载、漏电及防摔、防撞多重保护
整机功耗：≤4kW
三、 功能特点
系统结构高度真实：
装置完全依据真实电梯的八大系统构建，包括：
曳引系统：永磁同步曳引机、曳引钢丝绳、导向轮等；
导向系统：导轨、导靴与导轨支架；
轿厢与门系统：轿厢体、操纵箱、轿厢门、层门及开门机；
平衡系统：对重及对重块装置；
电力拖动系统：供电系统、电机调速装置；
电气控制系统：微机控制柜、平层装置、选层器；
安全保护系统：限速器、安全钳、缓冲器、端站保护装置。
实训便捷且贴近实战：
采用钢结构模拟井道与全真实部件，构建出高度逼真的电梯工作环境，源于真实、高于真实的设计使实训操作与行业标准完全对接。
教学全面且技术主流：
采用主流的永磁同步驱动与VVVF微机控制系统，确保学生所学即为行业所用，避免教学与实际脱节，是实现电梯维修保养实训高效化的理想平台。
设备规范且安全可靠：
具备一体化控制系统、开放式教学结构及多重安全防护（如制动器、安全钳、门联锁、急停开关、缓冲器等），完全符合工业现场规范，确保实训过程安全可控。
四、 核心实训项目
该装置支持以下三大类实训项目，全面覆盖电梯安装、维修与保养的各项技能：
1. 机械系统安装与调节实训
曳引机制动器机械调节与故障诊断
限速器动作调节与可靠性测试
安全钳机构调节与性能检测
轿厢与厅门传动机构调节维护
轿厢导轨与对重导轨检测调节
导靴与导轨配合间隙调整
2. 电气系统调试与故障排查实训
曳引电动机变频驱动控制电路检测与故障查找
轿厢门机变频器驱动控制电路调试
门控制系统电路故障诊断与排除（厅门、轿厢门）
平层装置、召唤箱、操纵箱电路故障维修
指层灯箱、检修箱、极限保护装置电路测试
照明、通讯、电源及微机控制电路综合故障处理
3. 系统保养与综合考核实训
电梯定期检查与维护保养项目实操
综合故障设置、诊断与修复考核
安全保护系统整体调试与验证
