电梯驱动系统识别操作台
一、产品概述
电梯驱动系统识别操作台是一款专为电梯技术教学与考核设计的先进实训设备。本操作柜能够全面支持四种电梯主驱动系统的识别教学、实操训练与技能考核，通过系统化实训帮助学生快速掌握电梯四种主驱动系统的识别技巧与工作原理。该设备深入解析电梯驱动系统电路原理及不同系统间的区别，为教师提供完整的电梯驱动系统识别实训与考核解决方案。电梯驱动系统识别操作台特别适合高职院校、高专院校、中等职业院校开设的电梯工程技术、电梯安装与维修等专业的基础教学与能力考核，同时也是技工学校、职教中心、职业资格鉴定站进行电梯职业技能实训与技能鉴定考核的理想选择。
二、设备特点

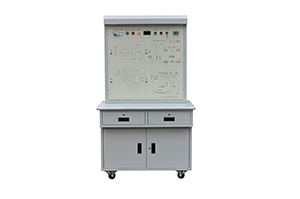

电梯驱动系统识别操作台采用模块化设计，由实训桌和实训台两部分组成，每部分都经过精心设计与优化。
（一）实训桌设计特点
实训桌配备两个带锁抽屉，可安全存放实训工具、器材及相关资料，下部设计有带锁双开门储物柜，提供更大存储空间。底部四角配置高性能带刹车万向轮，刹车时稳定可靠，移动时灵活便捷，极大方便了电梯驱动系统识别操作台的搬运与位置调整。
实训桌主体采用优质全钢结构，表面经过亚光喷塑处理，既美观又耐用。桌面选用高密度中纤板，边缘经过精细抛光处理，形成小R型滑边，使用更安全。静音滑轨设计使得操作更加顺畅。桌面高度严格按照人体工学原理设定为800mm，提供最佳操作体验。
（二）实训台功能特点
实训台主体同样采用全钢结构，表面亚光喷塑，台面采用高品质铝塑板印制而成。整套电梯驱动系统识别操作台包含漏电保护开关、熔断器、开关电源、数显计时器、智能刷卡启动电路板、照明日光灯、多种开关和安全接线柱等核心组件。
本实训台将电梯四种主驱动系统以精细的原理图形式印制在台面上，并设计相应的选择按钮。教师可通过系统设置选择题供学生进行识别选择，学生根据所学知识自由选择练习，系统会提供正确或错误的即时反馈，是检验学生电梯专业知识掌握程度的理想考核平台。
本电梯驱动系统识别操作台采用钥匙应急开启和刷卡双重开启方式，便于教师管理设备，防止未经授权人员操作，有效保障学生人身安全与设备安全。
三、技术参数
（1）电源系统
1.1 输入电源电压
1.2 系统总电源电压：单相AC（220±22）V；频率：（50±1）Hz
1.3 开关电源输入电压：AC（220±22)V；频率：（50±1）Hz
1.4 开关输出电压：DC（24±2.4）V；DC（12±1.2)V；DC （9±0.9）V；DC（5±0.5)V
（2）系统整机电流
≤2A
（3）整机功率
≤0.5KVA
（4）整机重量
≤100kg
（5）工作环境
温度-10℃～+40℃ 相对湿度＜70%(30℃) 海拔＜4000m
（6）外形尺寸
6.1 操作柜整体尺寸：1000mm750mm1850mm
6.2 实训桌尺寸：1000mm750mm800mm
6.3 实训台尺寸：890mm330mm850mm
（7）安全保护
符合国家标准的安全保护系统
7.1 具备漏电自动保护功能
7.2 具备短路保护功能
四、实训项目
电梯驱动系统识别操作台专注于电梯各种主驱动系统的识别实训与考核，通过实际操作提升学生对电梯驱动系统的理解与识别能力。
五、设备主要配置
| 序号 | 品名 | 型号 | 数量 | 单位 |
|---|---|---|---|---|
| 1 | 控制主板 | 1 | 块 | |
| 2 | 灯模块 | 1 | 块 | |
| 3 | 答案模块1 | 1 | 块 | |
| 4 | 答案模块2 | 1 | 块 | |
| 5 | 金属环形带灯按钮 | SB19A-PE | 4 | 只 |
| 6 | 钮子开关 | KN32 | 4 | 只 |
| 7 | 单相漏开 | DZ47LE-32 | 1 | 只 |
| 8 | 熔断器 | RT18-32 2P | 1 | 只 |
| 9 | IC读写模块 | CY-14443-C/P | 1 | 套 |
| 10 | 开关电源 | ZR-103 | 1 | 只 |
| 11 | 数显计时器 | WR5135-CT | 1 | 个 |
| 12 | 带锁开关 | LA68F-22Y/2 | 1 | 个 |
这款电梯驱动系统识别操作台是提升电梯技术教学质量的必备设备，为培养专业电梯技术人才提供了全面而实用的实训平台。
