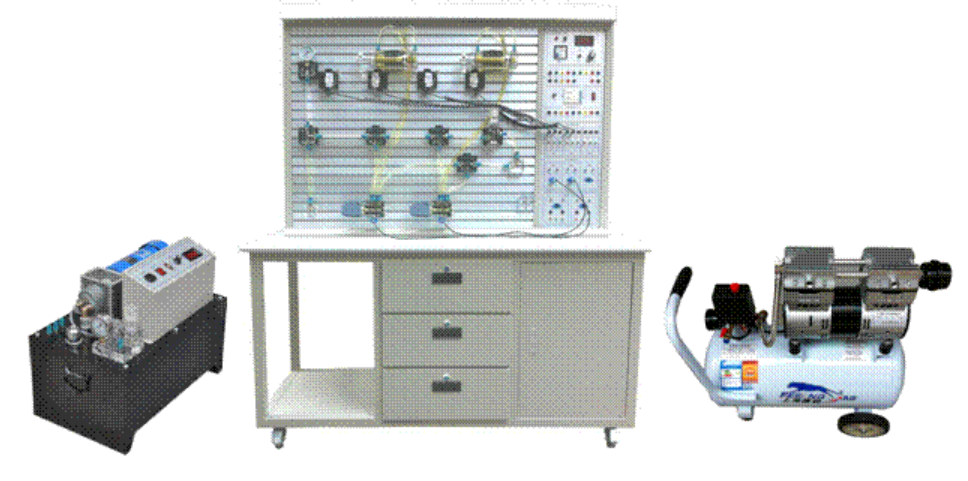

透明液压与气动PLC控制综合实训装置

透明液压与气动PLC控制综合实训装置

一、 产品概述：领先的透明液压气动PLC综合教学平台

本透明液压与气动PLC控制综合实训装置，专为高校机电一体化专业对气动、液压及PLC控制技术的教学大纲要求而研发。它集成了我司在液压PLC控制实训设备与气动PLC实训设备领域的核心优势，采用创新的开放式综合实验台结构。经过广泛采纳专家教授意见并持续优化，已成为当前集气动控制技术、液压传动控制技术及PLC可编程控制于一体的理想电液气综合实训系统。该透明液压实训装置，特别注重直观教学效果。其液压元件采用透明有机材料制造，内部结构和工作状态一目了然，使得抽象的液压原理学习变得直观感性的教学装置，让学生能够清晰对比和理解气动、电气、液压技术的各自特点、优势与应用局限，显著提升教学效果。

二、 产品核心优势：透明化、多功能、高效率的实训解决方案

1. 独特的双面高效结构：

• 透明液压气动PLC综合实训台采用“二合一”创新双面设计，一张实验桌可同时满足两组（四名学生）操作，既可分别独立进行气动实验或液压实验，亦可双面同步开展气电液综合实验任务。这种设计优化了教学空间和实验资源，大幅提升了设备的性价比。

• 主体为铁质双层亚光密纹喷塑结构，坚固耐用，美观大方，操作便捷。

2. 全面的系统配置基础 (基础清单)：

• 气动实验部分： 基础气动元件 (1套) + 气动PLC控制模块 (1套) + 无油低噪音静音空压机 (1台)。

• 液压实验部分： 透明基础液压元件 (1套) + 液压PLC控制模块 (1套) + 专用独立液压实验泵站 (1台)。

• (注：计算机系统可按院校需求单独配置)

3. 先进可靠的液压实验泵站：

• 配备专业直流电机无级调速系统，内置安全限速功能，确保实验速度可控且安全。

• 具有油路压力设定功能，可安全调节系统工作压力。

• 液压动力教学单元构成：定量齿轮泵 (6L/min, 2.5MPa) + 直流电机 (450W, 0-1500r/min 无级调速) + 30L容积油箱 (标配油温液位计、过滤器、空气滤清器、耐震压力表)，使用标准L-HL46液压油。

4. 透明的液压与PLC核心组件：

• PLC主控： 采用三菱FX1S-20MR PLC主机 (12点DC输入/8点继电器输出)。

• 继电器控制： 提供完整的继电器控制单元模块 (按钮、继电器等)，方便学生进行传统继电器控制与先进PLC控制的学习对比。

• 透明液压教学元件： 工作压力达2.0MPa。每个透明元件均配有专用安装底板，可便捷、稳固地固定在实验台铝合金面板上 (面板带“T”型槽)。管路连接采用快速接头和透明耐压软管，安装拆卸高效，密封性好，并且油液流动清晰可见。

• 灵活的控制模式：

• 组态仿真软件支持：可通过PLC与计算机通讯，实现组态画面监控与仿真。

5. 主要特点总结 (突出教学价值)：

• 透明直观教学： 核心液压透明实训元件让学生透彻掌握数十种常用元件的结构、性能和用途。

• 灵活组装实践： 元件底板与快换接头设计，使得回路搭建快捷高效，便于学生动手练习各种基础及应用回路。

• 控制方式多样： 同时支持机械控制、继电器控制实训、PLC可编程控制实训与组态监控技术（MGGS可选），是真正机电液气一体化教学平台，引导学生掌握现代控制技术。

• 安全稳定可靠： 专用泵站带安全限速限压，透明软管便于观察，控制电路布局清晰。

• 紧凑静音设计： 泵站内轴一体安装，静音空压机，保障良好实验环境。

三、 主要技术参数规范

• 电源： AC220V ±10%, 50Hz

• 控制电源输出： DC24V/3A

• 装置容量： ≤ 1kVA

• 工作环境： 温度 -5℃ ~ 40℃, 湿度 ≤90% (40℃时)

• 外形尺寸 (约)： 1500mm × 1000mm × 1750mm (长×宽×高)

• 液压系统额定压力： 0.8MPa (教学安全范围)

• 电磁阀规格： AC24V驱动，吸力约 3MPa

四、 丰富的透明液压PLC控制基础实训项目

本透明液压气动PLC综合实训装置可支持完成众多典型回路实验，覆盖基础到应用层面：

1. 换向与锁紧回路： 手动换向阀换向回路；中位机能换向阀锁紧回路；液控单向阀锁紧回路。

2. 压力控制回路： 压力调定回路；二级压力控制回路；减压阀减压回路；增压缸增压回路；H型换向阀卸荷回路。

3. 调速回路： 进油节流调速；回油节流调速；变量泵容积调速；变量泵+调速阀复合调速；流量阀短接速度换接；调速阀串联二次进给；调速阀并联二次进给。

4. 多缸顺序动作回路： 顺序阀顺序动作；压力继电器顺序动作；行程开关控制顺序动作；行程换向阀顺序动作。

5. 同步与其他回路： 串联液压缸同步回路；先导型溢流阀控制卸荷回路。

6. PLC综合控制实训： PLC编程基础学习；PLC与计算机通讯、监控与调试；应用PLC优化控制上述液压基本回路（重点）。

五、 组态仿真与控制拓展实训项目 (需配计算机与软件)

通过选配的组态仿真软件（如MGGS），可进一步实现以下液压回路项目的可视化监控、仿真与控制：

1. 手动换向阀换向回路

2. 中位机能锁紧回路

3. 液控单向阀锁紧回路

4. 压力调定回路

5. 二级压力控制回路

6. 减压回路

7. 增压回路

8. 卸荷回路

9. 进油/回油节流调速回路

10. 变量泵容积调速回路

11. 变量泵+调速阀复合调速回路

12. 流量阀短接速度换接回路

13. 调速阀串联/并联二次进给回路

14. 顺序阀/压力继电器/行程开关/行程阀顺序动作回路

15. 串联缸同步回路

16. 先导溢流阀控制卸荷回
