产品概述

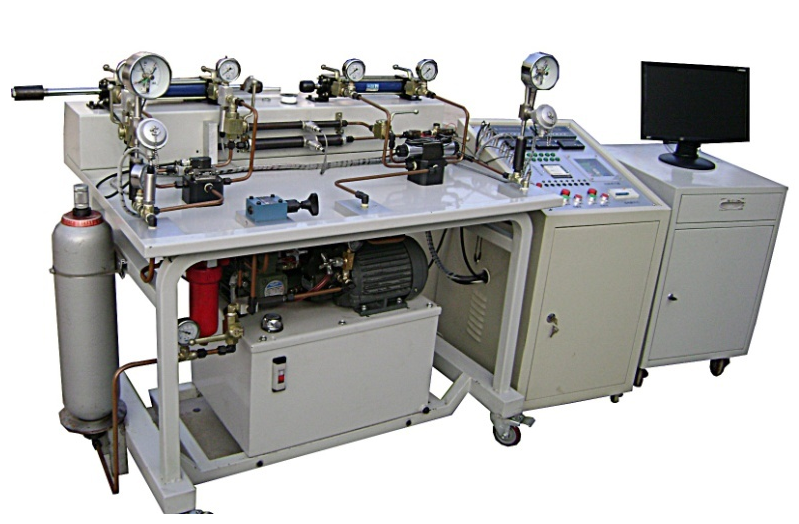

电液伺服测试试验台是专为现代液压控制技术教学研发的高端实验设备，完美融合了液压伺服控制、计算机辅助测试（CAT）和PLC控制三大核心技术。该试验台严格遵循JB/JQ20233-88、HB5610和GB/T15623等国家行业标准，可完成伺服阀静态特性、动态特性及系统闭环控制等关键实验，是培养机电液一体化技术人才的理想教学平台。

一、核心实验功能

1. 伺服阀性能测试

• 静态特性测试：压力增益/空载流量/压力流量/内泄漏特性

• 动态特性分析：频率响应/阶跃响应测试

• 比例阀控制实验：比例溢流阀/比例换向阀精准控制

2. 系统控制实验

• 开环控制系统响应实验（正弦/阶跃输入）

• 闭环反馈控制特性研究

• 机电液协同控制优化

3. 计算机辅助测试

• 32通道数据实时采集

• 实验数据智能分析处理

• 自定义激励信号生成

二、技术参数

三、系统组成

1. 液压动力单元

• 双泵系统（进口电机1.5KW×2）

• 高精度过滤系统

• 温度/压力/液位监控

2. 智能测控系统

• 工业控制计算机（酷睿双核2.0G）

• 高精度数据采集卡

• 专用测试分析软件

3. 人机交互界面

• 立式仪表柜（符合人机工程学）

• 17寸工业液晶显示器

• 彩色喷墨报表打印机

四、产品优势

1. 标准合规性

   严格遵循三项国家行业测试标准，确保实验数据的权威性

2. 高精度测试

   采用进口传感器，静态测试精度达±2%，动态频宽超过100Hz

3. 智能控制系统

   集成CAT技术，支持实时数据采集、分析和报表生成

4. 扩展性强

   开放式软件架构，提供二次开发接口，可扩展新实验项目

5. 安全可靠

   多重安全保护电路，稳压电源保障系统稳定运行

五、教学应用

本电液伺服测试试验台特别适用于：

• 伺服阀性能研究及选型测试

• 液压控制系统设计与验证

• 机电一体化专业课程教学

• 研究生课题研究及科研开发

通过该设备，学生可以：

1. 掌握伺服阀关键性能测试方法

2. 理解闭环控制原理及应用

3. 学习计算机辅助测试技术

4. 培养机电液系统集成能力
