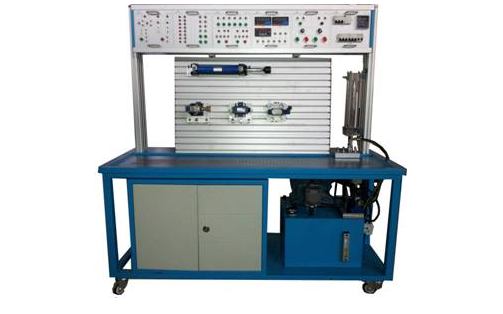

液压故障诊断与维修实验台
产品概述
液压故障诊断与维修实验台是专为现代工业液压系统维护需求研发的高端实训设备。本实验台集成了液压传动、电气控制和PLC编程三大技术模块，通过模拟50多种典型液压系统故障，培养学员快速诊断与排除故障的专业能力。作为机电液一体化教学平台，它广泛应用于职业院校液压课程教学、企业技术培训以及工程机械维修人才培养。
一、核心实训功能
1. 液压系统故障诊断体系
元件级故障诊断：涵盖压力阀、流量阀、换向阀等核心元件
系统级故障分析：针对完整液压回路的综合性故障排查
智能检测技术：集成压力/流量/温度多参数监测系统
2. 机电液控制实训
PLC编程控制实验（支持欧姆龙、西门子等主流品牌）
继电器控制系统实训
机电液一体化协同控制
3. 液压回路构建实验
9大类基本液压回路搭建
90+种扩展回路创新设计
典型工业液压系统模拟
二、技术参数
项目 | 参数 |
|---|---|
动力系统 | |
主电机功率 | 1.5KW/2.2KW（可选） |
变量叶片泵 | VP1-12（6.67ml/rev） |
定量叶片泵 | PV2R-8（8ml/rev） |
控制系统 | |
PLC模块 | 可扩展多种品牌 |
控制电压 | DC24V安全电压 |
结构参数 | |
外形尺寸 | 1650×600×1600mm |
工作压力 | 0-7MPa可调 |
三、产品核心优势
1. 工业级设计标准
采用力士乐技术液压元件
2mm冷轧钢板机身，工业喷塑处理
T型槽铝合金工作面板（阳极氧化表面）
2. 智能安全系统
四重保护：接地/漏电/过载/防反转
快换接头自带自锁单向阀
全封闭高绝缘导线设计
3. 模块化实训体系
6大电控模块自由组合
标准化液压元件接口
支持PC端二次开发
4. 先进故障模拟技术
遥控式隐蔽故障设置
可重复故障诊断训练
实时数据监测分析
四、实训项目体系
1. 基础诊断实训
压力阀故障诊断系列（8个实验）
流量阀故障分析实验（6个场景）
执行元件故障排查（4种类型）
2. 系统综合实训
调压回路故障诊断
调速系统异常分析
同步回路故障排查
3. 智能控制实训
PLC程序故障诊断
继电器控制系统检修
机电液协同调试
五、教学应用价值
本液压故障诊断与维修实验台通过：
真实还原工业现场故障场景
系统培养规范诊断流程
强化故障分析思维训练
提升综合维修技能水平
特别适用于：
液压系统维护人才培养
工程机械维修技术培训
自动化设备故障诊断教学
机电一体化专业技能认证
