高压智能型液压综合实验台

高压智能型液压综合实验台

产品概述

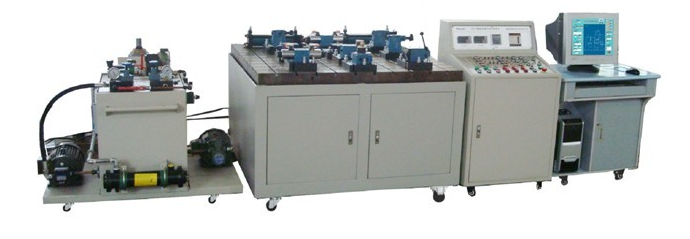

本款高压智能型液压综合实验台采用模块化设计，由操作台、中压泵站、控制台三大核心组件构成。作为新一代液压教学实验设备，它不仅能够完成液压传动课程的设计性、创造性、综合性实验，更适用于液压工程测试、元件性能测试等专业领域，为液压学科的教学、科研、检测提供全方位支持，是液压工程师、科研人员和技术专家的理想实验平台。

一、实验项目体系

1. 液压传动基础实验模块

• 高压智能型液压综合实验台系统组成示范演示

• 液压元器件结构原理观摩与拆装实验

• PLC电气控制与机电液一体化实验

• 液压回路组态画面演示及控制（含仿真软件）

2. 液压回路实验模块

（1）压力控制回路实验

① 高压限压回路实验

② 智能变压回路实验

③ 安全卸压回路实验

④ 精密稳压回路实验

（2）速度控制回路实验

⑤ 高效调速回路实验

⑥ 精准同步回路实验

（3）方向控制回路实验

⑦ 智能换向回路实验

⑧ 安全锁紧回路实验

3. 元件性能测试模块（智能软件支持）

① 高压溢流阀静/动态性能测试

② 智能减压阀静/动态特性分析

③ 液压泵综合性能评估

④ 节流调速回路性能测试

⑤ 液压缸特性检测

⑥ 液压马达性能测试（可选配）

4. 液阻特性研究模块

① 高压环形缝隙流阻测试

② 智能薄壁小孔特性分析

③ 精密细长小孔实验

二、核心优势特点

1. 高压智能泵站系统：采用变量泵+定量泵+蓄能器的创新组合

2. 专业实验平台：T型铝合金/铸铁操作台面，承压能力达20MPa

3. 智能检测系统：集成压力/流量/温度/转速/位移传感器，支持数据自动采集处理

4. 先进控制软件：基于NI LabVIEW开发，具备智能报告生成功能

5. 自动化控制系统：实现电磁阀智能控制，操作更便捷

6. 多重安全防护：超压报警、温度自控等智能安全系统

三、高压智能型技术参数

核心性能指标：

• 工作压力范围：0-20MPa（可定制）

• 主电机功率：11KW/5.5KW（可选）

• 变量柱塞泵排量：18ml/rev（最高压力25MPa）

• 定量叶片泵排量：10.1ml/rev（最高压力21MPa）

智能检测系统：

• 转矩转速传感器：20N·m（0.2级精度）

• 高压流量传感器：0.6-4m³/h（0.5级）

• 智能压力传感器：10/35MPa（0.5级）

设备规格：

• 操作台尺寸：1300×1300×850mm

• 高压泵站尺寸：1200×800×700mm

• 智能控制台尺寸：700×700×1200mm
