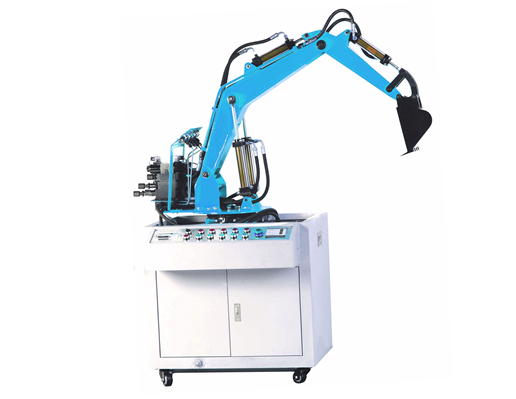

挖掘机液压系统实训装置

挖掘机液压系统实训装置

产品概述

挖掘机液压系统实训装置是专为工程机械专业教学研发的高端实验设备，完美再现了现代液压挖掘机的工作系统。作为工程建筑、施工筑路、水利工程等领域的关键设备，本装置通过全功能液压系统模拟，使学生深入理解挖掘机液压传动原理。该实训装置采用先进的机电液一体化技术，结合PLC智能控制系统，全面满足职业院校、技工学校对工程机械液压系统的教学需求。

一、核心实验项目体系

1. 液压系统基础实训模块

• 挖掘机液压系统元部件结构原理拆装实验

• 液压传动系统工作原理观摩实训

• 液压挖掘机械动作模拟控制实验

2. 智能控制实训模块

• PLC软件仿真与控制系统实验

• 机电液一体化综合控制实训

• 可编程控制器编程与应用实验

二、详细实验内容

1. 液压挖掘机械动作模拟实验

1）复合挖掘作业实验

• 铲斗与斗杆协同工作模拟

• 挖掘力动态测试与分析

2）回转作业实验

• 动臂提升与平台回转同步控制

• 回转力矩特性研究

3）智能卸料作业实验

• 斗杆伸缩与铲斗翻转协调控制

• 卸料高度自动调节

4）自动复位实验

• 多机构联动返回控制

• 位置记忆与轨迹规划

2. PLC电气控制实验

1）智能编程实训

• PLC指令编程与梯形图设计

• 工业标准编程软件应用

2）系统集成实验

• PLC与液压系统通讯调试

• 机电液协同控制优化

3）高级控制实验

• 故障诊断与排除训练

• 系统性能优化实验

三、产品优势特点

1. 专业结构设计

• 全金属冷轧钢板机身，经特殊喷塑防腐处理

• 工业级液压元件，耐压可达25MPa

2. 智能控制系统

• 手动/自动双模式操作

• 24V直流安全电压控制

3. 真实工况模拟

• 按比例缩小的全功能挖掘机构

• 完整再现实际工作循环

4. 多重安全保护

• 三相漏电保护系统（动作电流≤30mA）

• 过压保护与误操作防护

5. 教学实用性

• 支持4-6人小组协作实验

• 模块化设计便于维护升级

四、技术参数
