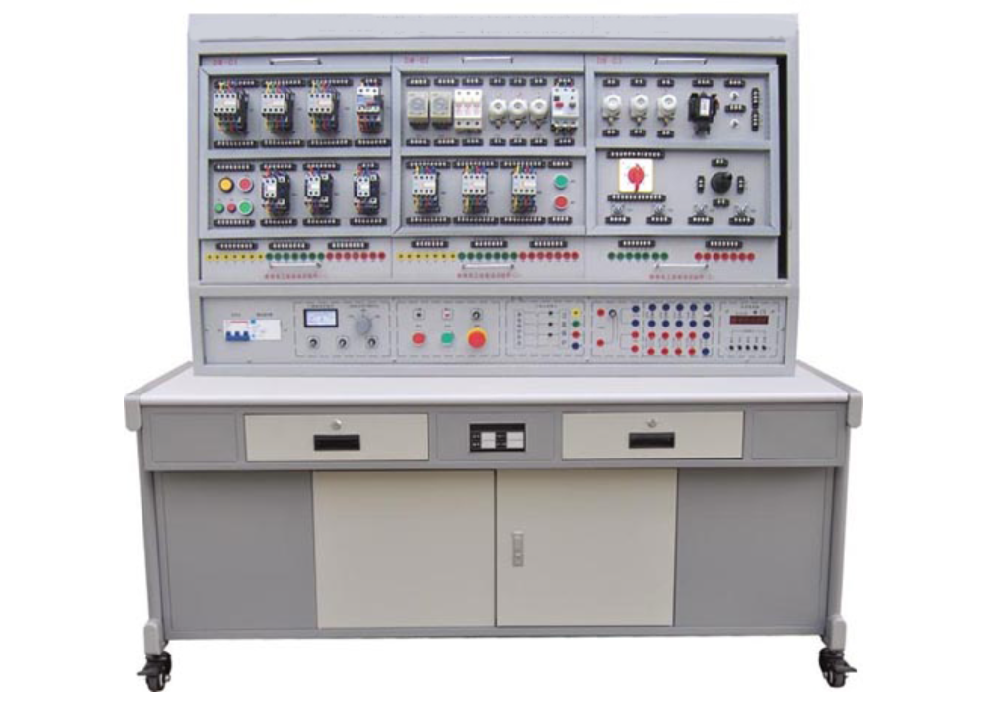

维修电工电气控制技能实训考核装置

维修电工电气控制技能实训考核装置

在维修电工技能培养领域，“维修电工电气控制技能实训考核装置”凭借其卓越性能脱颖而出。该装置紧密贴合劳动和社会保障部制定的初、中级维修电工技能考核标准，涵盖丰富电气控制线路，经专业研发，旨在为学员提供实训操作平台，助其快速掌握课程实操技能，成为大中专院校、技校、职校及职业技能鉴定部门开展初级、中级维修电工技能考核的优选设备。

一、产品优势

1. 电气控制线路元器件均安装于挂板式安装板，操作便捷、易于更换，方便功能拓展与新实训开发，其操作内容具备典型性、实用性和科学性，满足维修电工电气控制技能实训考核装置的多样化应用需求。

2. 操作台接入三相四线交流电源即可启动，对维修电工电气控制技能实训考核装置的使用环境要求简单。

3. 培训用控制线路搭配特制小电机，能模拟工厂各类电气拖动系统，充分满足维修电工安装、调试、故障分析与排除等技能训练要求，提升维修电工电气控制技能实训考核装置的实战价值。

4. 继电接触控制线路实训元器件经导线引至接线端子，学生在端子上接线，有效保护元器件；实训中通过线槽走线，开展工艺布线训练，强化学生的实际操作能力，这是维修电工电气控制技能实训考核装置在教学中的独特优势。

5. 接触器和热继电器等电气元件选用国内外知名品牌，确保维修电工电气控制技能实训考核装置的品质与性能，为实训提供可靠保障。

6. 配备电压型和电流型漏电保护器，各电源输出具备监测及短路保护功能。当实训中出现误操作或接线错误导致短路时，装置自动保护，避免烧毁保险丝和损坏电器，保障实训顺利进行，延长维修电工电气控制技能实训考核装置的使用寿命。

7. 控制屏配备定时器兼报警记录仪（服务管理器），平时作为时钟使用，可设定实验时间、定时报警、切断电源，自动记录漏电告警和电源短路次数，为学生实训技能考核提供统一标准，提升维修电工电气控制技能实训考核装置的考核功能。

8. 实训电路与装置电源通过安全插座和高可靠护套结构手枪插接线连接，安全快捷，提高维修电工电气控制技能实训考核装置的使用安全性。

9. 装置具备三相电源输出短路软截止保护功能，防止学生实训时因接线错误或误操作造成短路损坏元器件，保障实训顺利并节约成本，凸显维修电工电气控制技能实训考核装置的经济性。

二、技术参数

1. 输入电压：三相五线制 380V±10% 50Hz，符合标准电力供应要求，确保维修电工电气控制技能实训考核装置的稳定运行。

2. 工作环境：环境温度 - 10～＋40℃，相对湿度＜85%（25℃），海拔＜4000m，适应常见工作环境，保障维修电工电气控制技能实训考核装置的广泛适用性。

3. 装置容量：＜1.5KVA，满足常规实训能耗需求，体现维修电工电气控制技能实训考核装置的节能特点。

4. 外形尺寸：1305×805×1630mm3，空间占用合理，便于安置与操作，优化维修电工电气控制技能实训考核装置的使用空间。

三、配备详情

（一）DW02 电源控制屏

铁质双层亚光密纹喷塑结构，铝质面板，坚固耐用且美观。主控功能板资源丰富：

1. 三相四线电源输入经漏电保护器、总开关后，通过起停按钮控制接触器通断，配备急停控制按钮，保障操作安全，这是维修电工电气控制技能实训考核装置电源控制的关键设计。

2. 配备 450V 指针式交流电压表，通过波段开关切换观测三个电网电压，为实训提供准确电压监测，确保维修电工电气控制技能实训考核装置的电压使用安全。

3. 定时器兼报警记录仪（服务管理器），具备时钟、实验时间设定、定时报警、切断电源功能，自动记录漏电告警和电源短路次数，为学生实训技能考核提供标准，强化维修电工电气控制技能实训考核装置的考核功能。

4. 智能型多功能交流电路测量电表，八位 LED 显示，同时测量电流、电压、功率、电能、工作时间，精度 1.0 级，精准测量实训电路参数，提升维修电工电气控制技能实训考核装置的测量精度。

5. 交流低压电源配置变压器，原边 220V、副边 26V 和 6.3V 交流电压，分别为信号指示灯和能耗制动整流电路提供电源，满足不同实训环节需求，完善维修电工电气控制技能实训考核装置的电源供应体系。

6. 配备 4 只 5408 二极管和三只 75Ω/75W 电阻、一只 10Ω/25W 电阻，用于能耗制动整流电路和电动机降压启动、能耗制动，保障实训电路的完整性和功能性，拓展维修电工电气控制技能实训考核装置的实训项目范围。

（二）实训桌

铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固美观。左右各设两个带锁抽屉，并带柜子，可用于放置挂件和实训物品，为维修电工电气控制技能实训考核装置提供配套的存储和操作平台。

四、实训项目丰富

1. 单相启动停止控制电路

2. 异步电动机点动控制电路

3. 异步电动机两地控制电路

4. 异步电动机联锁正反转控制电路

5. 双重联锁控制电路

6. 自动顺序控制电路

7. 手动顺序启动

8. 异步电动机星、三角控制电路

9. 异步电动机能耗制动控制电路

10. 按钮联锁的三相异步电动机正反转控制线路

11. 接触器联锁的三相异步电动机正反转控制线路

12. 双重联锁的三相异步电动机正反转控制线路

13. 单向减压启动及反接制动控制线路

14. 异步电动机反接制动控制电路

15. 自动往返控制线路

16. 正反转点动、启动控制电路

17. 带有点动的自动往返控制电路

18. 异步电动机自锁控制电路

19. 异步电动机单相点动、启动控制电路

20. 三相异步电动机定子串电阻减压启动手动控制线路

21. 三相异步电动机定子串电阻减压启动自动控制线路

22. 接触器控制双速电动机的控制线路

23. 时间继电器控制双速电机的控制线路

24. C620 - 1 型车床控制电路

25. 电动葫芦控制电路

26. Y3150 型滚齿机控制电路

27. 电动葫芦电路

28. Z3040 摇臂钻床电路

29. CA6140 车床电路

五、实训组件挂箱

挂箱配备熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等国内外知名品牌器件。实训元器件接线在接线端子排上进行，避免器件损耗，通过走线槽走线开展工艺布线训练。实训电路与装置电源通过安全插座和高可靠护套结构手枪插连接线连接，安全快捷。

1. DW - 01 维修电工实训组件（一）：挂板上装有热继电器、交流接触器（380V）、按钮指示灯（6.3V）、接线端子等，满足基础实训需求。

2. DW - 02 维修电工实训组件（二）：挂板上有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子等，拓展实训功能。

3. DW - 03 维修电工实训组件（三）：挂板装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等，进一步丰富实训内容。

4. 配备多种三相鼠笼式电动机和双速异步电动机，满足不同实训项目对动力源的需求，提升维修电工电气控制技能实训考核装置的实训适应性。
