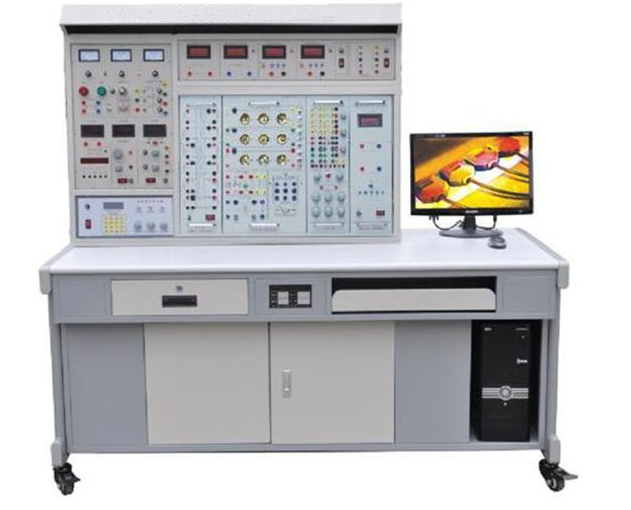

电工电子电力拖动.PLC.变频调速综合实验装置
一、产品概述
电工电子电力拖动.PLC.变频调速综合实验装置是本公司在深入总结国内电工实验设备经验的基础上，采用成熟技术精心打造的新型实验设备。该装置紧密围绕我国大学本科、专科、中专及职校相关课程实验大纲要求，如 “电路分析”“电工基础”“电工学”“模拟电子技术”“数字电路”“电机控制”“继电接触控制”“电力拖动” 及 “PLC 可编程控制” 等课程，旨在为高等院校实验设备更新换代以及中专、职校实验室新建扩建提供一站式解决方案，满足迅速开设实验课的需求。
二、产品特点
综合性强 ：全面覆盖国内各类学校电类基础课程的全部实验项目，无论是基础的电路分析还是复杂的 PLC 可编程控制实验，都能轻松应对。
适应性强 ：实验深度与广度可根据教学实际灵活调整，普及与提高有机结合。积木式结构设计，更换便捷，添加相应部件即可拓展功能或开发新实验。
整套性强 ：从仪器仪表、专用电源到实验连接专用导线等配套齐全，各配套设备的性能、精度、规格均紧密结合实验需求，确保实验顺利进行。
一致性强 ：实验器件选择合理、配套完整，保证多组实验结果具有良好的同一性，极大地方便了教师组织和指导实验教学，提高教学效果。
直观性强 ：采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作简便，维护轻松。
三、强大功能
提供实验所需各类电源，包括交流电源、低压直流电源、可调恒流源等，还配备函数信号发生器（含频率计）、受控源、交直流测量仪表以及各实验挂箱和电机等硬件设备。
能完成众多课程实验，如 “电工基础” 中的叠加、戴维南等定理验证实验，“电路分析” 中的单相、三相电路实验，“电机控制”“继电接触控制” 及 “电力拖动” 等课程实验。
四、技术性能
输入电源：三相四线（或三相五线）380V±10% 50Hz。
工作环境：温度 - 10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m。
外形尺寸：167×70×153cm³。
装置容量：＜1.5KVA。
五、丰富实验项目
（一）电工部分
基本电工仪表的使用与测量误差计算：掌握常用电工仪表的正确使用方法，并学会计算测量误差。
线性与非线性电路元件伏安特性测绘：通过对不同电路元件的测试，绘制伏安特性曲线，了解元件特性。
基尔霍夫定律验证及故障判断：验证基尔霍夫定律，学会运用该定律进行电路故障判断。
叠加定理验证及故障判断：验证叠加定理，培养利用定理分析电路故障的能力。
戴维南定理验证：掌握戴维南定理的实质和应用方法，学会将有源二端网络等效为一个电源。
诺顿定理验证：理解诺顿定理，学会将有源二端网络等效为一个电流源与电阻并联。
双口网络测试：学习双口网络参数的测试方法，掌握双口网络特性。
互易定理验证：验证互易定理，加深对线性电路特性的理解。
其他电路相关实验，如受控源研究、电信号观察测量、一阶二阶电路响应测试、元件阻抗特性测试等。
（二）电子部分
模电实验 ：涵盖常用电子仪器使用练习、单级与两级放大电路、负反馈放大电路、射极跟随器、差动放大电路、集成运放参数测试、各种波形电路实验等，还包括综合实验如用运算放大器组成万用电表的设计调试。
数电实验 ：包括门电路逻辑功能测试、组合逻辑电路实验、触发器实验、时序电路测试、集成计数器寄存器实验等，还有可选做实验如晶体管特性实验、TTL 与 CMOS 门电路测试、转换电路实验等。
（三）电力拖动实验
各种正转控制线路实验，如闸刀开关正转、接触器点动正转、自锁正转、过载保护正转控制线路实验。
正反转控制线路实验，包括接触器联锁、按钮联锁、复合联锁控制线路实验。
降压起动线路实验，如接触器控制、时间继电器控制串联电阻降压起动，Y/△降压起动等多种方式实验。
其他如能耗制动控制线路、车床电气控制线路、电气控制线路等实验。
（四）PLC 可编程实验内容
基本逻辑功能实验，如与、或、非逻辑功能实验。
定时器、计数器功能实验，了解定时与计数控制原理。
程序控制实验，如跳转、分支功能实验，移位寄存器实验等。
数据处理功能实验，包括微分、位操作实验等。
综合应用实验，如交通信号灯、搅拌器、LED 数码管显示、四层电梯、加工中心刀具库选择、艺术彩灯造型等 PLC 自动控制实验。
电机控制实验，涉及电机自动控制、步进电机 PLC 控制等。
其他模拟实验，如模拟电视发射塔、自动送料装车系统、自动售货机等控制实验。
（五）PLC 电气控制
三相鼠笼异步电动机的各种 PLC 控制实验，如点动和自锁控制、联动正反转控制、带延时正反转控制、Y/△转换起动控制、联锁控制等。
串电阻降压起动线路控制实验。
车床电气控制实验。
MCGS 组态棒图实验教学。
（六）变频调速
变频器基本功能实验，如功能参数设置与操作、报警与保护功能测试。
控制实验，包括外部端子点动控制、变频器控制电机正反转、多段速度选择变频调速、无级调速实验。
高级调速实验，如基于外部模拟量控制方式的变频调速、瞬时停电启动控制、PID 变频调速控制。
PLC 控制变频器实验，涵盖电机正反转、运行时间控制、多段调速、开环调速以及恒压供水系统模拟等实验。
