电气装配实训装置

电气装配实训装置

一、产品概述

电气装配实训台是一种由钢板制作的多功能网孔安装板实训台和电源装置等组成的先进职业教育实训设备。其设计精巧，采用开放式网孔板结构，使得在实训过程中，各种元件、器件和部件能够被便捷灵活地安装于网孔板之上。这一特性不仅极大地方便了实训操作，而且在教学与实训内容的适应性上展现出广泛的应用范围，能够满足不同课程模块以及多样化实训项目的需求。例如，它可以轻松应对从基础的电路连接到复杂的电气控制系统组建等多种实训任务。

凭借其高度的灵活性，电气装配实训台在使用完毕后，元件、器件和部件可以被高效地从实训台上拆卸下来，并进行集中统一的保管。这一过程有效降低了元件损坏和丢失的风险，确保了教学资源的完整性和可重复使用性。此外，电气装配实训装置以其经济适用性脱颖而出，在一个实训场所内即可满足多个专业的教学与实训需求，为职业院校提供了高性价比的实训解决方案。

二、技术指标

1. 外型尺寸 ：整体尺寸为 1632mm×750mm×1638mm，合理的空间布局确保了实训操作的舒适性和设备的稳定性。

2. 材料构成 ：实训台架主要采用钢板与铝合金结构，这种组合既保证了设备的坚固耐用，又兼顾了轻量化需求，便于移动和调整实训台位置。

3. 电源配置

• 输入电源 ：三相 AC 380V ±10% 50HZ 三相五线，适应不同供电环境，确保实训过程的稳定性。

• 固定交流输出 ：三相五线 380V 接插式 2 组、220V 接插式 2 组，为各种电气设备提供多样化的电源接口，满足不同电压等级的实训需求。

• 可调直流输出 ：0～24V/2A 连续可调 2 组，配备指针电压表和指针电流表实时监控电源变化，便于精确控制直流电源，适用于对直流电源有特殊要求的实训项目，如电子电路调试等。

4. 接口及仪表 ：配备指针式电压表 2 只，能够时刻监控电网电压变化，为实训提供实时的电压反馈，保障实训过程的安全性和准确性。

5. 保护功能 ：熔断器用于短路保护，断路器具备过载保护功能，漏电开关则提供漏电保护，且漏电保护动作电流≤30mA，全方位保障实训过程的人身和设备安全。

三、结构与功能

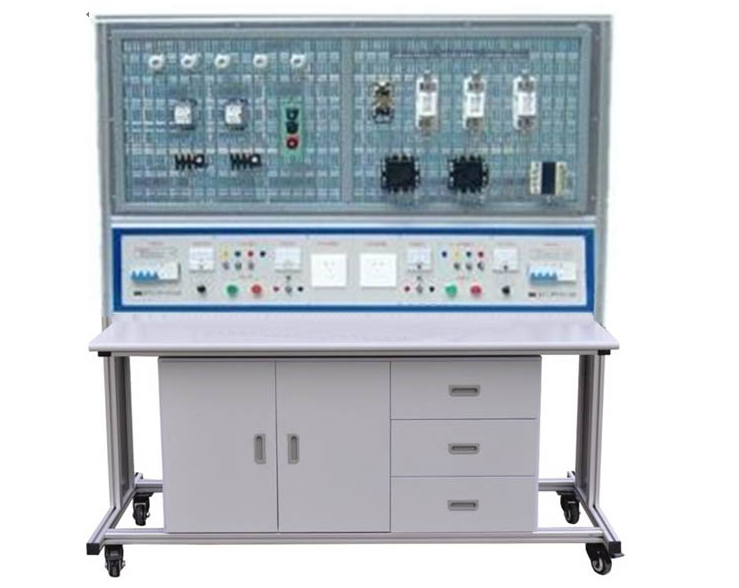

电气装配实训台主要由实训屏（内置电源）、实训桌和实训储物柜三大部分组成，各部分结构与功能如下 ：

1. 实训屏 ：以 30mm×30mm 成型方钢作为设备主要框架材料，关键部位采用三角筋用内六角螺钉加固连接，确保结构稳固。表面经高温喷塑处理，不仅美观大方，还有效起到防锈绝缘的作用。由两条 35mm×35mm 铝合金型材及滑槽组成网孔板固定机构，下方是铁制双工位电源箱，每工位电源箱依次布局为电源保护装置、电源指示装置、电源输出，保障电源供应的安全与稳定。

2. 实训桌 ：桌面采用 25mm 麻灰色高密度层压板封边特制，有效提高绝缘等级，确保实训过程的安全。实验桌底部装有至少 4 个导向轮，方便实训台架在实训场地内的移动和灵活调整位置。

3. 实训储物柜 ：采用标准结构和抽屉式设计，左侧有 3 层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计可同时存放两块通用挂板。储物柜的位置可根据实际需要灵活调整，外形尺寸为 1300mm×600mm×510mm，为实训用品提供了充足的存储空间，同时保持实训场所的整洁有序。

4. 网孔板 ：采用数控冲床精加工而成，网孔分布合理、均匀，孔径统一。厚度为 1.5mm，大小为 774*580mm，可在其上安装各类低压电气、PLC、单片机、变频器、触摸屏等元器件，为多样化实训项目提供了坚实的硬件基础，满足不同电气装配与调试需求。

四、实训项目

电气装配实训装置涵盖了丰富多样的实训项目，具体包括但不限于以下几个方面 ：

1. 基础电路布线与安装 ：如电工布线工艺实训、两个开关控制一盏灯线路训练、声控开关控制白炽电路训练等，帮助学生掌握基本的电路连接与布线技巧，以及常见开关电路的设计与安装。

2. 照明电路安装 ：包括日光灯线路接线训练、单相电度表直接安装接线、单相电度表经电流互感器安装接线、室内照明电路安装训练以及配电板安装训练等，使学生熟悉照明电路的组成与工作原理，能够独立完成照明系统的装配与调试。

3. 电动机控制电路 ：像三相异步电动机直接启动控制、接触器点动控制线路、接触器自锁控制线路、Y/△自动控制线路等，培养学生对电动机控制电路的接线、调试与故障排除能力，掌握电动机的各种启动与运行控制方法。

4. 正反转控制与多地控制 ：涉及用倒顺开关控制三相异步电动机正反转线路、接触器联锁的正反转控制线路、按钮联锁的正反转控制线路、双重联锁的正反转控制线路以及三相异步电动机多地控制等项目，让学生深入了解电动机正反转控制原理及多地控制的应用场景与实现方式。

5. 复杂控制电路 ：例如工作台自动往返控制线路、三相异步电动机串电阻降压启动控制线路、三相异步电动机能耗制动控制线路以及双速电机的控制线路等，提升学生对复杂电气控制系统的综合装配与调试能力，为今后解决实际工程问题打下坚实基础。

五、配置清单
