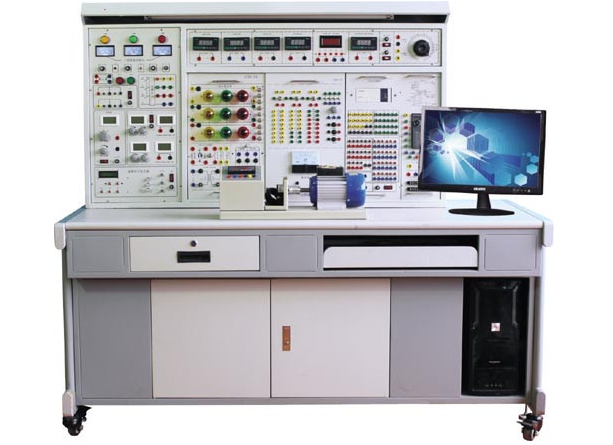

高性能电工电子电拖及自动化技术实训考核装置

高性能电工电子电拖及自动化技术实训考核装置

一、产品概述

高性能电工电子电力拖动及自动化实训考核装置是我公司融合国内外同类产品优势实训方法与先进科学实训手段，经消化整合后精心研制而成。该装置专为高等院校、职业技术教育等领域量身定制，是一套综合性实训考核设备。它适用于职业院校、中专、技校电工、电子、电拖、机电一体化、自动化等专业教学以及相关技术人员实训考核。

此装置巧妙融合电工、电子、电力拖动、PLC、变频器、单片机、触摸屏等实训内容，并配备多块可自由组合的实训挂箱，实现教学资源共享与一机多用。创新性地将教学管理、教材、教案、实训、认证、考核融为一体，显著节省实训用房，减少管理人员，经济效益突出，是各类院校及培训机构新建、改建实训室的理想之选。

二、产品特点

1. 卓越的安全性能 ：实训屏上 380V 交流输出处配备单片机全程监控的过流保护装置，相间、线间直接短路或过载，电流超设定值时，系统立即告警并切断总电源，保障设备安全。同时，装置配有漏电保护装置，通过启动停止按钮控制实训台工作电源，为使用者提供全方位安全保障。

2. 高精度测量仪表 ：采用数字化、智能化模式，符合现代测量发展方向，确保测量数据精准可靠，为实训教学提供有力支持。

3. 超强综合性 ：将电工、电子、电力拖动、PLC、变频调速多门学科有机整合于一个实训台，可依据工厂现场操作规程开展小型工程设计实训，让学生在校园内就能体验到实际工作场景，提升实践能力。

4. 灵活可变的实训深度与广度 ：装置采用挂箱式结构，更换便捷，可自由组合，满足不同实训要求。只需添加相应部件，就能扩展功能或开发新的实训项目，紧跟技术发展步伐，持续满足教学需求。

5. 合理完善的结构与配套 ：实训台结构设计合理，性能优越，配套完整。针对弱电和强电配置不同的实训连接线及相应插座，确保使用安全、可靠，为实训教学的顺利进行提供坚实物质基础。

三、技术性能

1. 工作电源 ：三相四线（或三相五线）～380V±5% 50Hz

2. 环境适应性 ：温度 - 10℃～+40℃，相对湿度＜85%（25℃）

3. 装置容量 ：＜1.5KVA

4. 重量 ：220Kg

5. 外形尺寸 ：1600mm×700mm×1500mm

四、实训装置基本配置及功能

高性能电工电子电拖及自动化技术实训考核装置主要由实训屏、实训挂箱、实训桌等组成，各部分功能如下：

（一）实训屏

实训屏采用铁质双层亚光密纹喷塑结构，搭配铝合金面板，为实训挂箱提供各类电源、信号发生器、测试仪表及实训器件等，具体功能丰富多样：

1. 控制及交流电源部分

• 提供三相固定 380V 交流电源，相间、线间直接短路或过载由单片机全程自动监控自动保护，配备电流型电压型漏电开关，通过启动和停止按钮控制实训台工作电源，具备告警和复位功能。

• 提供单相 0～250V/2A 连续可调交流电源一路，配备调压器，经整流环节可得 0-240V 连续可调直流电源，并有表指示输出电压值。

• 配备～220V 插座 2 只，方便为外部设备提供工作电源。

• 配备实训用 250V/30W 日光灯管及支架一套，可用于日光灯电路连接等实训。

2. 直流电源部分

• 双路恒流稳压电源，输出电压 0-30V，内置继电器自动换档，多圈电位器连续调节，使用方便。输出最大电流 1.5A，具备预设式限流保护功能，输出有数字电流表、电压表指示，电压稳定度 10-2，负载稳定度 10-2，纹波电压 5mv。

• 低压直流稳压电源提供 + 5V，+24V、±12V 电压，具有短路保护功能。

• 恒流源一路 0-500mA 连续可调，分 2mA、20mA、500mA 三档，配有数字式直流毫安表指示输出电流，具备输出开路、短路保护功能。

3. 函数信号发生器

• 波形丰富，包括正弦波、三角波、方波、脉冲波、锯齿波、TTL 方波。

• 频率范围 0.1Hz 到 2MHz，分七个频率档级。

• 正弦波失真度在 10-30Hz＜3%，30Hz-100KHz≤1%。

• 方波响应前沿 / 后沿≤100nS（开路）。

• 最大输出幅度（开路）：f＜1MH 幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p。

• 直流偏置（开路）：±l0V。

• 输出阻抗 Z：ZO=50Ω±5Ω。

• 占空比可调，脉冲与锯齿波上升、下降沿可连续变化，范围 10%～90％。

• 压控振荡（VCF）：外加直流电压 0±5V 变化时，对应频率变化大于 100:1。

• 输出衰减有 20dB、40dB、60dB 三档。

4. 频率计数器

• 测频范围 lHz～l00MHz，六位数显。

• 闸门时间 0.01S、0.1S、1S、10S。

• 输入阻抗（AC 耦合）：电阻分量约 500KΩ，并联电容约 100P。

5. 智能型真有效值交流数字电压表 ：采用新型高性能 RMS 真有效值转换器配高速 MPU 单元设计，测量范围 0-500V，频率范围 10Hz-20Hz，档位自动调节，精度 0.5 级，具备数据存储与查询功能。

6. 智能型真有效值交流数字电流表 ：与电压表类似，测量范围 0-5A，精度 0.5 级，实现对电流的精准测量。

7. 直流数显电压表 ：采用高性能 AD 转换器配高速 MPU 单元，测量范围 0-300V，精度 0.5 级，具有数据存储、查询、超量程报警等功能。

8. 直流数显毫安表 ：测量范围 0-2000mA，精度 0.5 级，功能齐全。

9. 智能型功率、功率因数表 ：由专用 DSP、高精度 A/D 转换器和 MPU 单元构成，能测量功率、功率因数，精度高，可自动判别负载性质，并存储测量数据。

10. 真有效值交流数字毫伏表 ：可精确测量复杂波形有效值，电压范围 1mV～450V，精度±1%，自动换档，频率范围 10Hz～600KHz，输入阻抗 1MΩ，输入电容≤30pF。

（二）实训挂箱

1. 电路基础实训挂箱（DY - 10 至 DY - 14） ：涵盖电路基础实训，如叠加原理、基尔霍夫定律、戴维南定理等实训，提供电阻、电感、电容、灯泡、稳压管、电位器、电阻箱等元件，完成 R、L、C 串联谐振、一阶、二阶动态电路研究等实训项目，还涉及仪表量程扩展实训。

2. 电工综合技能实训挂箱（DY - 15 至 DY - 17） ：包括电流表、电压表和欧姆表设计，运算放大器应用、报警保护电路设计等实训，配备铁芯变压器、互感线圈等，方便学生进行变压器保护测试、互感实验等。

3. 电子技术实训挂箱（DY - 20 至 DY - 21） ：提供低压交流电源、三极管、二极管、稳压块等元件及固定线路实训板，可进行单管 / 负反馈两级放大器等实训，培养学生的电子技术应用能力。

4. 继电接触控制实训挂箱（ZS - 04 至 ZS - 06） ：配备熔断器、按钮、变压器、接触器、热继电器等器件，满足继电接触控制实训需求，让学生掌握继电控制电路的设计与调试。

5. PLC 主机挂箱及 PLC 实训演示挂箱 ：主机挂箱配三菱 FX1N - 40mR 主机，集成数字量 I/O、通讯口及编程电缆等，搭配仿真教学软件和工控组态软件；演示挂箱用于 PLC 控制逻辑演示与教学，助力学生学习 PLC 编程与控制技术。
