通用型电工实验室成套设备

通用型电工实验室成套设备

一、产品特点

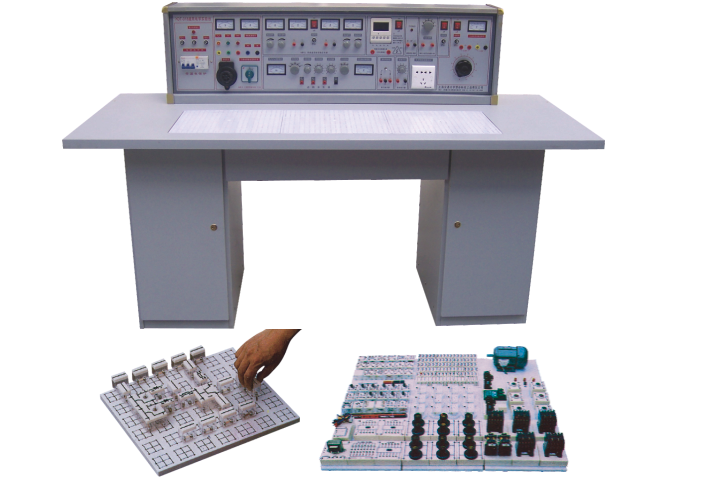

本通用型电工实验室成套设备专为电工学、电工原理等课程的实验教学而精心打造，不仅具备完善的安全保护措施，还拥有齐全的功能。实验桌中央配备通用电路板，采用注塑工艺制成，表面布满按组相互联通的插孔，元件盒可灵活拼插其上，瞬间搭建起实验电路。元件盒直观可视，盒盖印有永不褪色的元件符号，线条清晰美观，方便学生识别与操作；盒体与盒盖采用科学的压卡式结构，维修拆装便捷。元器件被整齐地安放在实验桌下方的左右柜内，这种布局极大提升了实验室的管理水平，实现了规范化的仪器管理，大大减轻了教师的实验准备工作负担，让实验课程的准备与开展变得轻松高效。

二、适用范围

本设备适用于高等、中等、职业学校及技工院校的电工学、电工原理等课程实验，是现有实验室设备更新换代或新建、扩建实验室的理想选择，配备此设备是学校提升教学水平、迈向更高等级的重要标志。

三、实验台及操作桌结构

实验台外壳尺寸为 123×35×20cm，配备三相保险座、三相电源输入指标、总开关（带漏电、过载保护）、试验按钮（试验漏电开关漏电功能）、电源输入指示、电源输出指示（红、绿、黄三色）、交流电压表、电压转换开关、接线座、电流表、O/I 开关、电表、旋钮、开关等丰富组件，满足多样化的实验需求。实验桌面尺寸为 160×70cm，通用电路板规格为 35×90cm，元件盒可任意拼插进行实验；配备储存板、左右储存柜（带门锁）、抽屉（放置常用工具），以及示波器（用户自备）和工具，为实验提供全方位的支持。

四、实验台主要技术指标

输入工作电源为三相四线，输出电源及信号包括：A 单元三相四线、B 单元交流 3、6、9、12、15、18、24V、C 单元双路恒流稳压电源（0～30V，具备过载及短路保护功能）、D 单元直流稳压 5V、E 单元交直流电压 0～240V 连续可调、F 单元 220V 电压输出。此外，还配备单次脉冲源、函数信号发生器（正弦波、三角波、矩形波）、音频功率放大器等，技术指标先进，性能稳定可靠，绝缘电阻大于 5MΩ，漏电保护动作电流≤30mA，全方位保障实验安全。

五、结构、配备及实验项目（以二十四座为例）

实验室配备 12 台学生实验桌、1 台示教控制台和 13 台实验台。学生实验桌一桌两座，桌面中央配置多孔电路板，元件盒拼插便捷；桌下设元件储存柜，整齐收纳实验元件。示教控制台可统一控制 12 台学生台电源，配备通用电路板演示屏，便于教师讲解、演示。器材配备丰富，包括三相电动机、时间继电器、热继电器、交流接触器、交直流电表、MF-47 万用表、工具套装以及实验所需的各种元件单元盒，为实验教学提供了坚实的物质基础。

实验项目涵盖电工测量仪表的使用、常用元件的识别与检测、线性元件与非线性元件的伏安特性、电源的外特性、电位值与电压值的测定、电流表和电压表的扩程、基尔霍夫定律的验证、迭加原理与互易定理的验证、戴维南定理与诺顿定理的验征等多个基础实验，以及一阶电路实验、二阶电路的过渡过程、LC 元件特性研究、负载获得最大功率的条件、交流电路参数测量、正弦交流电路中 RLC 元件特性、RL 及 RC 串联电路实验、RLC 串联谐振电路、日光灯电路连接及功率因数改善、三相负载接法、三相电路及功率测量、R-C 选频网络研究、二端口网络研究、单相变压器实验、互感电路实验、三相异步电动机控制实验等进阶实验，全面覆盖电工学实验教学的各个环节，为学生提供了系统的实践训练，助力学生扎实掌握电工学知识与技能，是培养电工专业人才的必备教学设备。
