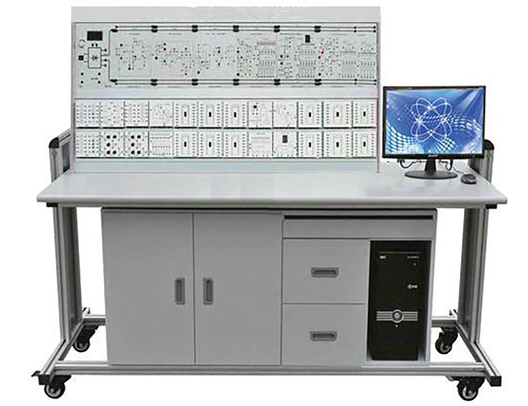

技师电子技术实训考核装置
一、产品概述
技师电子技术实训考核装置是一款专为电子类工种和电工类工种的等级电工培训与考核而精心设计的高效设备。它巧妙地融合了模块化设计理念，配备了分立元件模块、独立功能模块以及故障设置模块等三大核心模块类别，并配备了完善的软件接口。这种灵活多变的组合模式使得设备能够根据不同实训课题的需求，迅速搭建出各种经典电子技术线路，为学员提供实战化的训练平台。此外，借助先进的考核系统，教师可通过计算机在实训电路中精准设置各类故障，学员则需运用所学的电路原理知识以及测量工具来排查故障点，从而实现实训与考核的有机结合。该装置广泛适用于各劳动职业技能鉴定部门，能够以精确、科学的方式对相关工种的技术工人进行考核鉴定，同时也是各类院校电类专业学生提升实践技能和应试能力的重要设备。
二、产品特色
智能化考核系统 ：教师可借助电脑统一设置故障，操作流程简便快捷。训练与考核成绩能够实现自动记录、评分以及存档，极大地提升了教学管理水平和效率，确保考核结果的客观性与公正性。
创新性模块设计 ：采用独立的通用器件作为最小的积木式模块单元，用户能够根据不同课题的要求，灵活自由地组合出各种实训电路。这种模块化的设计理念不仅激发了学生的创造力，更着重培养了学生在深入理解的基础上，灵活运用所学知识解决实际问题的动手能力，以满足多样化的教学和培训需求。
工程实用性强 ：设备采用真实元器件，学生能够直观地观察到元器件及其符号和工作状态的变化，使教育培训与工程实际运用状态紧密相连。此外，带标准印刷的器件积木，让线路一目了然，方便学员快速查找故障点，有效提高了实训效果和质量，为学员今后的实际工作打下坚实基础。
强大的扩展兼容性 ：基本器件的模块化特点赋予了设备出色的可扩展性。面对新技术、新课题的不断涌现，该设备能够通过增加核心新部件轻松扩展新课题的实训内容，并且能够实现强 - 弱电之间、交叉课程之间的互联互通，与电子技术的快速发展保持同步升级，确保设备的长期可用性。
卓越的可靠性 ：采用特殊工艺制造的积木式连接部件及接插件，确保了设备的耐用性和稳定性。经过严格测试，这些部件可保证 10 万次的工作寿命，各触点的接触电阻严格控制在小于 10⁻⁴Ω，分布电容小于 10PF。同时，连接导线采用 1mm²（内部 252 股）超软优质铜芯线，有效降低了信号传输损耗，确保了电路连接的可靠性，为学员提供了稳定的实训环境。
全面的安全保障 ：除了具备常规的安全保护措施外，本装置还特别注重强电器件（110V 以上）和相关接插件的安全设计，确保没有任何带电接点外露，为师生提供了一个安全无虞的操作环境，消除了安全隐患，使得实训过程更加顺畅、安心。
三、技术规格
输入电源 ：交流 220V 50Hz，单相三线，适用于常规实验室电源环境，确保设备的稳定运行。
输出电源 ：
提供二路直流 0～12V 连续可调电源，每路电源的最大输出电流可达 1.5A，配备数字电压表指示输出电压，并带有过流保护功能和过流报警功能，有效保障设备和人员的安全。
设故电源 1 路，TTL 专用电源 1 路，±12V 固定电源 2 路，均带有数显指示，方便学员实时监控电源状态。
四、构成与配置
实训桌 ：尺寸为 1500×800mm，采用钢木结构，坚固耐用，为学员提供了宽敞舒适的实训操作空间，表面光滑平整，易于清洁维护，能够承受长时间的高强度操作。
挂箱支架 ：长 1400mm，上下二层，内有导轨，合理利用空间，方便挂箱的安装、更换与存放。同时配置 1 只示波器支架，便于学员进行信号观测与分析。
实训模块配置 ：设备配备了丰富的实训模块，包括电阻模块、电位器模块、四运放模块、开关发光二极管模块、555 震荡模块、十进制解码显示模块、七段解码显示模块、4011 模块、4012 模块、4027 模块、40175 模块、40192 模块、40194 模块、单脉冲模块等，涵盖了电子技术的各个关键领域，为学员提供了全面的实践锻炼机会。
设故模块 ：包含数字定时器 / 减法循环计数器电路、脉冲顺序控制器电路、三角波方波发生器电路、锯齿波发生器电路、电脑接口模块等。各个设故模块内各有 14 个故障点，为学员提供了丰富的故障排查训练内容。
设故考核软件 ：通过电脑自动设置实训考核故障点，学生在分析确定故障点后，在答题界面输入答案，故障点自动消失，系统自动记录成绩，实现了考核过程的智能化管理，提高了教学评估的客观性和准确性（需自备电脑）。
可编程逻辑器件 ：EDA 模块采用 ALTERA 公司的 EPM7128 芯片，配合 MAXPLUSII 编程软件，并提供实训软件，为学员提供了先进的可编程逻辑器件实验平台，培养学员的数字系统设计与开发能力。
附件 ：配备电源插座挂箱 1 块、通信电缆 1 套、插件板 4 块、标准导线 50 根、短接桥 20 只、数字万用表 1 只，附件齐全，满足实训过程中的各种连接与测量需求，为学员提供了便捷的实验条件。
五、实训项目
数字定时器电路 ：学员可深入理解数字定时器的工作原理和设计方法，掌握电路的调试技巧，学会运用相关芯片构建稳定的数字定时系统，培养学员在数字电路设计与应用方面的能力。
减法循环计数器电路 ：通过对减法循环计数器电路的学习与实践，学员能够掌握其独特的计数规律和工作特性，学会使用合适的逻辑芯片实现循环计数功能，并能够对电路进行精确的调试和测试，提高学员对数字电路逻辑设计的理解与应用能力。
脉冲顺序控制器电路 ：学员将学习脉冲顺序控制器电路的控制原理和实现方法，掌握如何根据设定的脉冲顺序对多个执行器件进行精确控制，培养学员在自动化控制系统中的电路设计与调试能力。
单脉冲控制移位寄存器电路 ：学员可深入了解单脉冲控制移位寄存器的工作机制，掌握其数据移位和存储功能的实现原理，学会运用单脉冲信号对移位寄存器进行有效控制，提高学员对数据传输与存储技术的掌握程度。
三角波方波发生器电路 ：学员将掌握三角波方波发生器电路的工作原理，学会选用合适的运算放大器和相关元件设计并调试出稳定的三角波和方波信号，为后续的信号处理和放大电路提供高质量的信号源，培养学员的模拟电路设计与调试能力。
锯齿波方波发生器电路 ：通过对锯齿波方波发生器电路的学习，学员能够掌握锯齿波和方波的产生原理，学会调整电路参数以获得理想的波形，提高学员对波形产生电路的设计与优化能力。
正弦三角波方波发生器电路 ：学员可全面学习正弦三角波方波发生器电路的设计与实现，掌握多种波形的产生原理和相互转换方法，学会运用不同的电路结构和元件参数配置，生成高质量的正弦波、三角波和方波信号，培养学员的综合电路设计与调试能力。
组合逻辑控制移位寄存器电路 ：学员将深入研究组合逻辑控制移位寄存器的工作模式和控制逻辑，学会运用组合逻辑电路对移位寄存器的操作进行精确控制，实现数据的并行输入、串行输出等功能，培养学员在数字系统中逻辑控制与数据传输相结合的设计与应用能力。
电平检测器控制扭环形计数器电路 ：学员可深入了解电平检测器控制扭环形计数器的工作原理和应用场景，掌握电平检测技术和扭环形计数器的联动控制方法，学会对该电路进行精确的调试和测试，培养学员在数字电路中的信号检测与计数技术方面的综合能力。
顺序脉冲控制器电路 ：学员将学习顺序脉冲控制器的工作原理和设计方法，掌握如何生成特定顺序的脉冲序列，并通过实际操作和调试，培养学员在脉冲控制技术方面的应用能力，为数字系统的时序控制提供技术支持。
定时计数电路 ：通过对定时计数电路的学习，学员能够掌握电路的定时和计数功能的实现原理，学会运用合适的芯片和电路结构设计出满足特定要求的定时计数电路，并进行精确调试，提高学员对时间控制和事件计数技术的理解与应用能力。
BCD 码加法器电路 ：学员可深入了解 BCD 码加法器的工作原理和编码规则，掌握如何使用逻辑芯片实现 BCD 码的加法运算，并通过实际操作和调试，培养学员在数字电路中的算术运算能力，为数字系统的数值处理提供基础支持。
BCD 码减法器电路 ：学员将学习 BCD 码减法器的工作原理和设计方法，掌握 BCD 码减法运算的实现过程，学会运用逻辑电路完成减法操作，并进行电路调试和测试，提高学员对数字电路中减法运算技术的掌握程度。
数字定时器电路排故 ：学员在掌握数字定时器电路工作原理的基础上，通过实际操作和测量，学会运用所学知识和技能快速查找和排除电路故障，培养学员的故障诊断和维修能力。
减法循环计数器电路排故 ：学员将学习减法循环计数器电路的常见故障类型和原因，通过实际操作和测量，掌握故障诊断的方法和技巧，能够迅速定位并排除故障，提高学员的电路维修技能。
脉冲顺序控制器电路排故 ：通过对脉冲顺序控制器电路的故障分析和实际操作，学员能够掌握故障诊断的方法，学会运用测量工具和电路原理知识快速查找故障点，恢复电路的正常功能，培养学员的故障处理能力。
三角波方波发生器电路排故 ：学员在了解三角波方波发生器电路的工作原理后，通过实际操作和测量，学会分析和判断电路故障，运用所学知识和技能排除故障，使电路恢复正常工作，提高学员的模拟电路维修能力。
锯齿波方波发生器电路排故 ：学员将学习锯齿波方波发生器电路的故障特征和诊断方法，通过实际操作和测量，掌握如何快速定位故障点，并采取有效的措施进行修复，恢复电路的正常运行，培养学员的故障处理能力。
