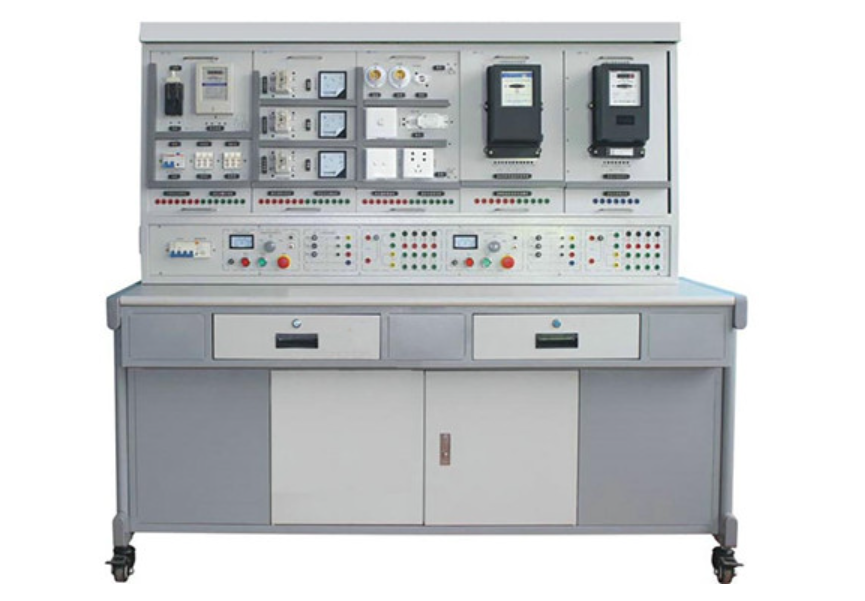

维修电工仪表照明实训考核装置

维修电工仪表照明实训考核装置

在维修电工技能培养与考核领域，一款综合性、多功能的实训设备至关重要。维修电工仪表照明实训考核装置”应运而生，该装置紧密贴合劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”要求，将理论教学、实际操作以及考核鉴定完美融合，打造出一站式多功能实训平台，为电工仪表和照明电路操作实训提供了坚实保障，同时成为劳动职业技能鉴定部门、大中专院校、职校、技校开展初、中、高级维修电工技能考核的得力助手。

一、装置特点亮点解析

1. 便捷操作与功能拓展 ：电气控制线路元器件均安装于挂板式安装板，操作便捷、更换迅速，为功能拓展与新实训开发提供了极大便利，确保操作内容兼具典型性和实用性，满足多样化的教学与考核需求。

2. 低门槛使用条件 ：操作台仅需接入三相四线交流电源即可启动运行，大幅简化了设备的部署与使用流程，降低了对使用场地的要求，使更多学习场景能够轻松开展实训教学。

3. 全方位安全防护 ：装置配备电压型和电流型漏电保护器，为操作者的人身安全筑牢防线。一旦发生漏电情况，保护器能够迅速动作，切断电源，有效避免触电事故的发生，确保实训过程安全无虞。

4. 元器件保护设计 ：所有元器件均通过导线引接到接线端子上，学生在接线操作时只需在端子上进行，避免了频繁在元器件本体上进行螺丝拆装，从而有效保护元器件，延长其使用寿命，降低设备维护成本，保障实训的连贯性和高效性。

5. 工艺布线训练与安全连接 ：通过走线槽进行走线，学生能够接受规范的工艺布线训练，培养良好的线路布局习惯。实训电路与装置电源的连接采用安全插座和高可靠护套结构手枪插接线，连接方式安全快捷，提高操作效率的同时降低电气连接风险，让学生能够专注于实训内容本身，提升实际操作技能水平。

6. 双组型设计提升效率 ：装置采用双组型设计，控制屏左右两边电源独立且互不干扰，可同时容纳两名学生进行独立的实训操作，有效提高了设备的利用率，在有限的教学资源下实现了更高效的实训教学，适用于各类集体培训和考核场景，促进了学生之间的相互学习和交流。

二、技术性能详细参数

1. 输入电压 ：支持三相四线（或三相五线）～380V±10% 50Hz 的输入电压范围，适应不同地区的电力供应条件，确保装置在各种实际教学与工作环境中的稳定运行。

2. 工作环境适应性 ：可在温度 - 10～＋40℃、相对湿度＜85%（25℃）、海拔＜4000m 的环境下正常工作，强大的环境适应性使其能够满足不同地区、不同季节的教学与考核需求，无论是在北方寒冷的冬季还是南方潮湿的梅雨季节，都能保持稳定的性能表现，为教学活动的持续开展提供了可靠的硬件支持。

3. 大容量与稳固结构 ：装置容量小于 1.5KVA，重量达到 100Kg，外形尺寸为 1605×805×1630mm3，坚固的结构确保了其在频繁操作和长期使用过程中的稳定性，能够承受一定程度的外力冲击和高强度的实训活动，为各种复杂电气操作和线路连接提供了稳固的平台，保障了实训过程的顺利进行和设备的使用寿命。

4. 灵敏漏电保护 ：漏电保护动作电流≤30mA，漏电保护动作时间≤0.1s，这一高效的漏电保护性能能够在极短时间内切断故障电路，最大限度地保护操作者的安全，将触电风险降低至最低限度，为实训教学提供坚实的安全保障，让师生能够安心进行各项电气操作实训。

三、装置基本配置及功能深度剖析

1. 电源控制与保护系统 ：实训台配备两组电源，通过启、停按钮精准控制电源输出，并设置急停按钮以应对突发情况。电源输出端具备短路保护功能，当电路出现短路故障时，能够迅速切断电源，保护设备和人员安全，有效避免因短路引发的设备损坏和电气火灾等安全事故，确保实训教学的顺利进行。

2. 多样化的交流电源输出 ：提供线电压 380V 和相电压 220V 两种电源形式，并配备多个单、三相电源插座，满足不同电气设备和实训项目对电源电压的具体要求，方便学生进行各种照明电路和仪表电路的接线与调试，提高了设备的通用性和灵活性，使其能够适应丰富多样的维修电工实训内容。

3. 整流与电阻元件配置 ：提供整流二极管 1N5408 四个，用于能耗制动电路；配备 75Ω/75W 功率电阻三个，用于降压启动电路；以及 10Ω/25W 功率电阻一个，用于能耗制动电路。这些元件的合理配置为学生提供了充足的实践材料，使其能够深入学习和掌握各种电气控制电路的工作原理和接线方法，培养解决实际问题的能力，为今后从事维修电工工作打下坚实的基础。

4. 智能测量电表助力精准教学 ：智能型多功能交流电路测量电表采用八位 LED 显示，可同时测量工作电路中的电流 I、电压 V、功率 KW、电能 KWh、工作时间 T 等关键参数，精度达到 1.0 级。这一高精度的测量工具为学生提供了实时、准确的电路运行数据，有助于他们更好地理解电路原理，分析电路故障，提高电气测量技能和故障排除能力，是维修电工实训教学中不可或缺的重要工具，通过实际测量数据与理论计算值的对比，加深学生对专业知识的理解和掌握，提升教学效果。

5. 实训桌的实用配套 ：实训桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，不仅结构坚固，造型美观大方，而且具备出色的实用性和耐用性。桌子左右各设有两个抽屉，方便学生存放工具、元器件以及实训资料，保持实训区域的整洁有序，为学生创造良好的学习环境，提高实训效率，培养学生的良好工作习惯和职业素养。

四、丰富的实训项目实战指南

1. 照明电路基础实训 ：涵盖插座和一个开关控制一盏灯（白炽灯、荧光灯 + 二极漏电开关）、两个双联开关控制一盏灯（白炽灯、荧光灯 + 二极漏电开关）、三个开关控制一盏灯（白炽灯、荧光灯 + 二极漏电开关）等项目，通过这些基础照明电路的接线实训，学生能够熟练掌握开关与灯具的连接方法，理解不同控制方式下照明电路的工作原理，学会运用二极漏电开关增强电路安全性，为后续复杂的照明系统学习奠定坚实基础，培养学生的电气安全意识和基本操作技能。

2. 特殊照明控制电路实训 ：包括日光灯线路的接线、声控开关控制白炽灯电路的接线、触摸延时开关控制白炽灯电路的接线、人体感应开关控制白炽灯电路的接线等。这些实训项目让学生接触到各种特殊照明控制元件及其应用，了解不同场景下照明控制的需求和实现方式，掌握声控、触摸延时、人体感应等智能控制技术在照明系统中的应用，拓宽学生的知识面，提高他们对现代化照明控制系统的认识和应用能力，培养创新思维和解决实际问题的能力，使学生能够更好地适应未来智能化照明领域的发展趋势。

3. 电度表及相关测量电路实训 ：涉及单相电度表直接接线电路、单相电度表经电流互感器的接线电路、电压表、电流表接线电路、万能转换开关的电压表测量三相电压接线、一只电流互感器用于单相回路的控制电路接线、三只电流互感器接成星形接线电路、三只电流互感器接成三角形接线电路、三相功率因数表的测量电路、三相三线有功电度表的接线电路、三相三线有功电度表经电流互感器的接线电路、三相四线有功电度表的接线电路、三相四线无功电度表经电流互感器的接线电路、三相四线无功电度表的接线电路等多个项目。通过这些实训，学生深入学习电度表的接线方法和工作原理，掌握电流互感器在电度表测量电路中的应用，学会使用电压表、电流表、万能转换开关、功率因数表等仪表进行电气测量，了解三相电系统中不同接线方式的特点和应用场景，能够准确测量电能消耗、功率因数等重要电气参数，为从事电气计量、电能管理等工作提供必备的专业技能，同时也培养了学生严谨的科学态度和精准的测量技能，使其能够在实际工作中确保电能计量的准确性和可靠性，为企业和社会的节能减排工作做出贡献。
