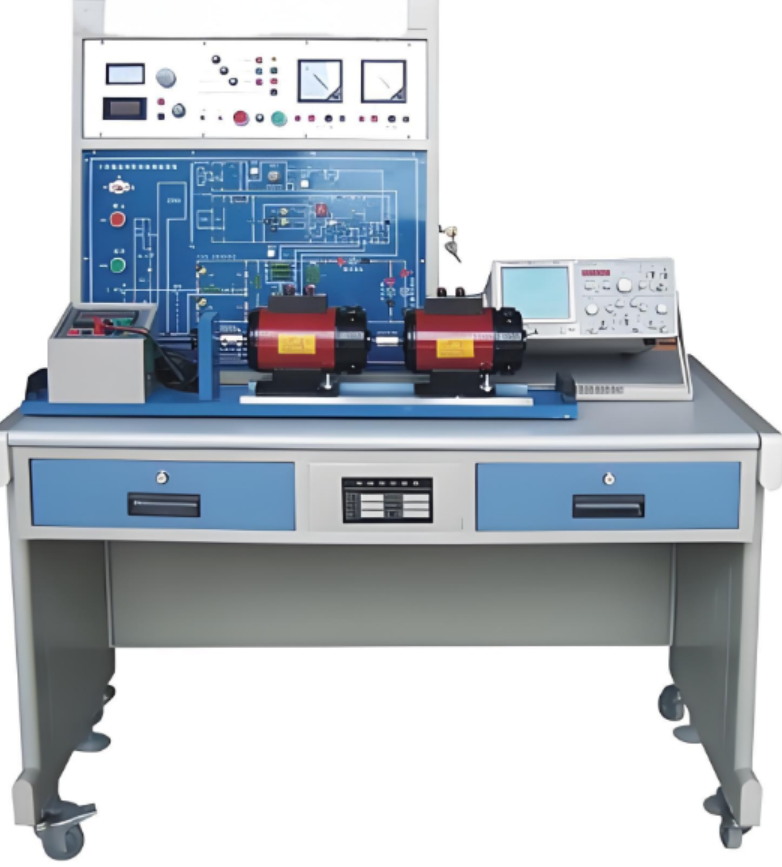

小容量晶闸管直流调速系统实训考核装置
在职业教育与技能培训领域，一款高品质的小容量晶闸管直流调速系统实训考核装置显得尤为重要。该装置凭借其先进的技术和全面的功能，为电气相关专业的教学、考核以及技能鉴定提供了有力支持。
一、装置概述
此小容量晶闸管直流调速系统实训考核装置，其主电路采用单相桥式半控结构，运用通用的小容量晶闸管直流调速电路。系统搭载电压负反馈与电流正反馈控制策略，同时配备电流截止负反馈环节以及串联微分校正网络，确保调速过程的稳定与精准。
该装置严格遵循国家最新《职业标准》以及中华人民共和国劳动与社会保障部最新颁布的 “实训设备行业标准”，专为各类中等职业技术学校、劳动培训及技能鉴定单位量身定制，是教学培训、维修电工中 / 高级实操考核与技能鉴定的理想选择。
为满足多样化教学需求，装置预留扩展接口，集成漏电保护功能，并配备专门的故障设置箱。使用者可利用自备机组，搭建单闭环有静差直流调速控制系统，依据教学与考核要求灵活随机设置故障点，提升学员的故障排查与解决能力。
二、技术性能
输入电压 ：三相四线（380V±10% 50Hz），保障了装置在不同电力环境下的稳定运行。
工作环境适应性 ：能在 - 10℃~+40℃的温度范围、相对湿度＜85%（25℃）以及海拔＜4000 米的条件下正常工作，展现出良好的环境适应性。
装置容量 ：≤1.5kVA，既能满足实训需求，又具备较高的能效比。
三、基本配置
（一）电源控制屏
交流电源 ：提供三相～380V 电源，具备输出短路保护功能，确保用电安全。
直流电源 ：220V /0.5A 直流励磁电源，为直流发电机供应励磁电源，配备数字显示，便于实时监测电源状态。
测量式仪表
交流电压表：借助下方的波段开关，可切换指示三相电网输入线电压，精度达 1.0 级。
直流电压表：采用镜面精密指针式，量程 ±300V，精度 1.0 级，能精准测量直流电压。
直流电流表：带镜面精密指针式，量程 ±2A，精度 1.0 级，用于准确测量直流电流。
故障设置箱 ：可设置不少于 10 个故障点，为学员提供丰富的故障诊断与排除实践机会。
人身安全保护体系 ：集成电压型漏电保护器、电流型漏电保护装置，配备实训连接线及插座，控制屏两侧还设有单相三极 220V 的电源插座及三相四极 380V 的电源插座等，全方位保障操作人员的安全。
（二） 实训桌
采用铁质双层亚光密纹喷塑结构，桌面选用防水、防火、耐磨高密度板，坚固耐用且易于清洁。设有两个大抽屉，方便存放工具、部件及资料等。底部配备四个万向轮和四个固定调节机构，方便移动与固定，为实训操作提供了舒适的平台。
（三）不锈钢电机导轨、1024 光码盘测速系统及智能数显转速表
涵盖日本欧姆龙 1024 光电编码器、智能数显转速表以及用于固定电机的不锈钢导轨等。该不锈钢导轨平整度高，无应力变形，加工精细，同心度与互换性良好，能有效保证电机与电机之间连接的同心度偏差控制在 ±5 丝以内，确保电机运行噪声低，实验参数典型，充分满足实验教学要求。
（四）其他核心部件
包括 直流并励电动机、直流发电机、电阻负载箱以及实验连接线等。
实验连接线依据不同实验项目特点，配备两种不同类型的连接线。强电部分采用高可靠护套结构手枪插连接线，内部以无氧铜抽丝制成头发丝般细的多股线，外包丁晴聚氯乙烯绝缘层，插头为实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分则采用弹性铍轻铜裸露结构联接线。两种导线均只能与相应内孔的插座配合，极大提升了实验的安全性与合理性。
四、技术参数
输入电源 ：三相四线（380V±10% 50Hz）
交流电源 ：单相 AC220V 50Hz
整流输出电压 ：DC 180V
最大输出电流 ：DC2A
励磁电压 ：DC180V
调速范围 ：D=10
静差率 ：S≤10%
工作环境 ：温度范围 - 10℃至 + 40℃，相对湿度＜85%（25℃），海拔＜4000 米
装置容量 ：≤1.5KVA
五、实训项目
单结晶体管原理与使用 ：帮助学员深入理解单结晶体管的工作原理，并掌握其实际应用方法。
单结晶体管触发电路的调试与测量 ：通过实践操作，让学员学会调试与测量单结晶体管触发电路，提升动手能力。
单闭环有静差直流调速控制系统操作实训 ：使学员熟悉并能熟练操作单闭环有静差直流调速控制系统，了解其运行流程与特点。
单闭环有静差直流调速控制系统参数的测量 ：引导学员准确测量该系统的各项参数，为系统优化与故障诊断提供数据支持。
单闭环有静差直流调速控制系统故障的检修 ：培养学员对单闭环有静差直流调速控制系统故障的快速诊断与有效检修能力，提高学员的实践解决问题能力。
