电机与变压器综合实验装置
电机与变压器综合实验装置能够满足多门课程大纲的实验需求，如《电机拖动与调速》《电机及拖动基础实验》《电机学》《电机与变压器》等。其设计新颖、结构合理、外观豪华气魄，非常适合高等院校、中等专业学校、职业技术学院等在新建或扩建实验室时使用，能迅速开设实验课，是理想的实验设备。
一、产品特点
综合性强 ：可完成 “电机拖动” 实验、单相及三相变压器实验，还能扩展电气控制技术实验。
整套性强 ：配套齐全，涵盖仪器仪表、专用电源、电机等实验部件及连接线。
电机导轨与底板质量高 ：电机导轨采用不锈钢制造，底板用 20mm 厚轧钢板，保证电机运行噪音小且不变形，确保设备长期稳定运行。
测功机优势明显 ：用 “校正直流测功机” 测原动机输出功率，克服了 “涡流测功机” 死区大、误差大的问题。配套的小型电机设计特殊，能模拟中小型电机特性，助力学生深入理解电机理论。
安全保护功能完善 ：设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护。
适应开放式教学 ：配备定时器兼报警记录仪，便于教师管理与考核实验。
二、技术性能
输入电源 ：三相四线 380V±10% 50Hz。
工作环境 ：温度范围 - 10℃到 40℃，相对湿度小于 85%（25℃）。
装置容量 ：小于 1.5KVA。
重量 ：300Kg。
外形尺寸 ：1600×750×1300（mm）。
三、实验项目
直流电机实验
认识实验。
直流发电机实验。
直流并励电动机实验。
直流电动机启动实验，包括串电阻启动、降压启动。
改变直流电动机转向的方法实验。
直流电动机调速特性实验，通过改变电枢回路所串电阻、励磁回路所串电阻、降低电枢电压等方式进行。
单相变压器实验
测定单相变压器变比 K。
单相变压器空载实验，测量空载数据 IO、PO 和 UO。
单相变压器短路实验，测量短路数据 UK、IK 和 RK。
单相变压器负载实验，测量负载数据 UZ = f（IZ）。
三相变压器实验
测定三相变压器绕组极性。
测定三相变压器联结组别。
异步电动机实验
测试三相绕线式异步电动机定子电阻。
三相异步电动机空载实验，测量空载时电压 U0，电流 I0、三相功率 P0，绘制空载特性曲线。
三相异步电动机短路实验，测量短路时电压 UK，电流 IK、功率 PK，绘制短路特性曲线。
求取三相异步电动机参数。
研究三相异步电动机在不同运行状态下的机械特性。
四、装置基本配备

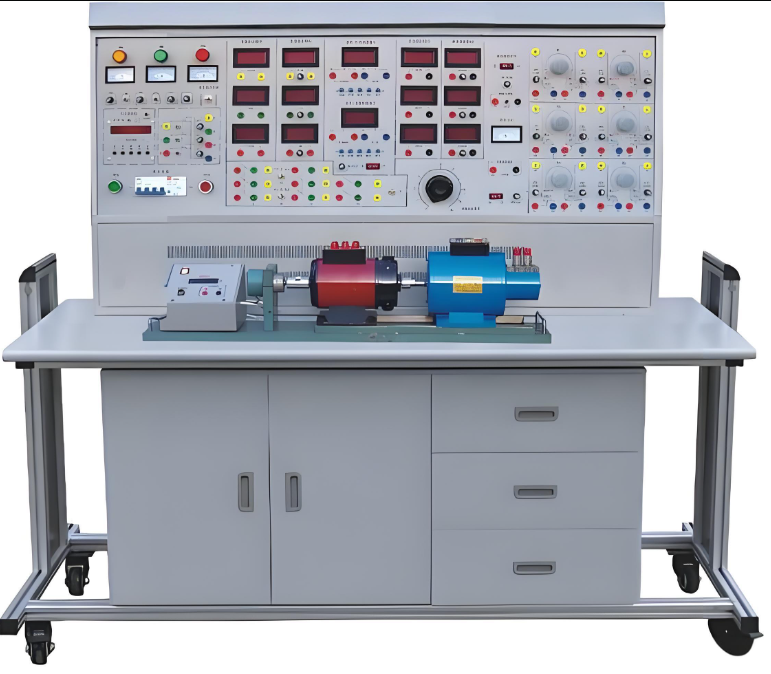

实训屏（铁质双导亚光密纹喷塑，铝质面板）
交流电源 ：提供三相 0～450V 可调交流电源及单相 0～250V 可调交流电源，配有三相同轴联动自耦调压器。设有过流保护装置，配三只指针式交流电压表及指示灯。
高压直流电源 ：提供 220V（0.5A）励磁电源及 0～250V（2A）连续可调稳压电枢电源，配有数显电压表。
定时器兼报警记录仪 ：具备设定时间、定时报警、切断电源及记录告警次数功能。
测量仪表 ：包括直流数显电流表、直流数显电压表、交流数显电流表、交流数显电压表以及智能型功率、功率因数表等，能满足多种电参数测量需求。
三相及单相转换开关 ：配备相应转换开关。
可调电阻器 ：配备三相可调电阻器。
器材配备
变压器与电机 ：包含单相变压器、直流并（他）励电动机、校正直流测功机、绕线机交流异步电动机等。
不锈钢电机导轨及测速系统 ：导轨质量高，配有光码盘测速系统及数显转速表。
灯箱负载与安全导线 ：配备灯箱负载及高可靠护套结构手枪插连接安全导线。
实验桌
实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，设计美观实用。
五、总结
电机与变压器综合实验装置以其强大的综合性、整套性、安全性和适应性，为电气工程相关课程的实验教学提供了全面而先进的解决方案。通过丰富的实验项目和完善的配备，该装置不仅能帮助学生深入理解电机与变压器的理论知识，还能有效提升学生的实践操作能力和创新思维，是现代电气工程教育中不可或缺的重要实验设备。
