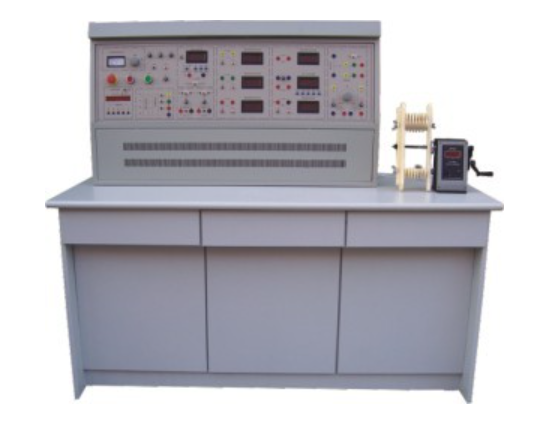

电机装配技能实训装置
电机装配技能实训装置依据劳动和社会保障部及中国就业培训技术指导中心编写的《国家职业资格培训教程 — 常用电机装配工》（初级）而研制，旨在推动常用电机装配工职业培训与技能鉴定工作。该装置涵盖电机加工、装配与检测等技能，适合高职、高专及中等职业院校相关专业教学与实训，也适用于技工学校、职教中心、职业资格鉴定站（所）作为技能考核装置。
一、装置特点
实训装置采用模块化设计，便于进行技能训练。
配备相应的电机装配工具及仪器，满足装配需求。
控制屏采用实训台结构，测量仪器固定其上，方便操作。
装置具备良好自身保护体系，符合开放性实训室需求。
设有漏电压、漏电流保护装置及仪器超量程保护装置，安全达标。
二、技术性能
输入电压：三相四线（或三相五线）～380V±10%，50Hz。
工作环境：温度 - 10℃到 40℃，相对湿度小于 85%（25℃）。
装置容量：小于 1.5KVA。
重量：100kg。
外形尺寸：1300mm×750mm×1250mm。
三、电机装配技能实训装置配备
电源控制屏：铁质双层亚光密纹喷塑，铝面板。
实训桌：铁制结构，桌面配防静电绝缘橡胶垫。
主控功能板：
三相四线电源输入经漏电保护器和总开关，接触器配合起、停按钮操作，设急停按钮。
面板有三只指针式交流电压表，可监测三相线电压。
定时器兼报警记录仪，具时钟、定时报警、切断电源功能，能记录漏电和仪表超量程次数。
三相电源输出有过载保护和指示。
直流电源部分为 0～30V/2A 可调直流稳压电源，继电器自动换档，具短路保护。
配备直流数字电压表和毫安表，具备超量程保护功能。
螺口灯座一只。
仪器仪表：兆欧表、数字万用表、钳形电流表。
电机及拆装工具等：
拆装工具一套，含多种工具。
手摇电子计数绕线机一台。
绕线装置一套。
未浸漆的三相鼠笼异步电动机和他励直流电动机各一台。
实验导线及配件：采用高可靠护套结构手枪插连接线，内为无氧铜多股线，外包绝缘层，插头接触优良。
四、实训项目
三相异步电动机装配实训
拆装三相交流鼠笼异步电动机。
进行定子绕线、嵌线，处理断头及绝缘、绑扎。
检测电机绕组故障，检查线圈或极相组嵌反、接错及绕组头尾接反。
进行绕组耐压测试和绝缘浸漆处理。
装配电机轴承并清洗，检测气隙配合，进行总装后耐压测试和空载测试。
直流电动机装配实训
装配换向器并进行耐压测试。
嵌装电枢波形绕组并测试耐压。
进行绝缘浸漆处理和转子静平衡测试。
装配电刷装置，检测励磁绕组和气隙配合，进行总装后耐压测试。
五、用户自配仪器设备
交流耐电压测试仪。
烘箱、浸漆槽。
电机装配技能实训装置为电机装配技能教学与实训提供了全面的解决方案，帮助学生系统掌握电机装配技能，满足相关职业资格培训和鉴定需求。
